Sterownik roletowy dwuprzyciskowy STR-1 napięcie 230V AC | STR-1 F&F

Opis i Kluczowe Cechy

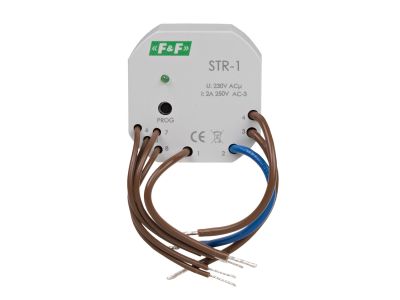

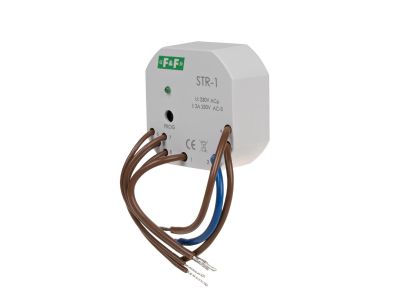

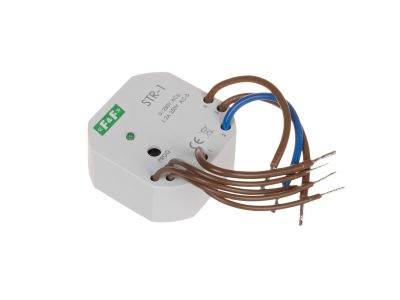

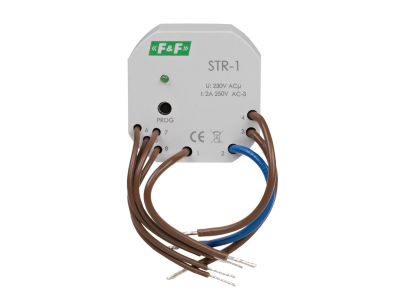

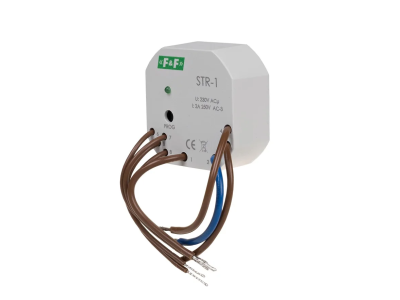

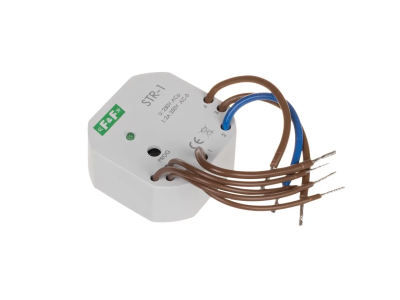

Sterownik roletowy STR-1 marki F&F to zaawansowane urządzenie elektroniczne zaprojektowane do precyzyjnego sterowania napędami rolet okiennych, bram oraz innych obiektów napędzanych jednofazowym silnikiem elektrycznym prądu zmiennego 230 V AC. Urządzenie charakteryzuje się wysoką funkcjonalnością, umożliwiając pracę w trybie autonomicznym dla pojedynczej rolety lub w rozbudowanych systemach grupowych. Kluczową cechą sterownika jest dwuprzyciskowe sterowanie lokalne oraz centralne, co pozwala na pełną kontrolę nad automatyką budynkową z wielu punktów.

• Wszechstronność sterowania: Możliwość wyzwalania sygnałem L lub N sprawia, że sterownik jest kompatybilny z różnymi schematami instalacyjnymi.
• Programowalny czas załączenia: Zakres od 0 sekund do 10 minut pozwala na idealne dopasowanie czasu pracy silnika do pełnego cyklu otwarcia lub zamknięcia rolety.
• Wysoka obciążalność: Maksymalny prąd obciążenia w kategorii AC-3 wynosi 1,5 A, co gwarantuje stabilną pracę z większością standardowych silników roletowych.
• Energooszczędność: Pobór mocy na poziomie zaledwie 1 W minimalizuje koszty eksploatacji systemu.
• Kompaktowa konstrukcja: Wymiary o średnicy 55 mm i wysokości 20 mm pozwalają na bezproblemowy montaż w standardowej puszce podtynkowej Ø60.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi na rynku europejskim. Stopień ochrony IP20 definiuje odporność urządzenia na dostęp do części niebezpiecznych palcem oraz ochronę przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +50°C, co potwierdza jego niezawodność w zróżnicowanych warunkach środowiskowych wewnątrz budynków.

Zastosowanie

Sterownik STR-1 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz obiektach komercyjnych. Jest idealnym rozwiązaniem do:

• Indywidualnego sterowania roletami okiennymi za pomocą łączników chwilowych (np. dzwonkowych).
• Tworzenia systemów centralnego sterowania, gdzie jeden przycisk zamyka lub otwiera wszystkie rolety w budynku lub na piętrze.
• Automatyzacji pracy bram wjazdowych i garażowych napędzanych silnikami 230 V AC.
• Integracji z systemami inteligentnego domu poprzez wykorzystanie wejść sterujących do współpracy z innymi modułami automatyki.

Wskazówki Montażowe

Montaż sterownika powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przeznaczone do montażu w puszce podtynkowej o średnicy 60 mm. Dzięki fabrycznie wyprowadzonym przyłączom, instalacja jest szybka i przejrzysta:

• Przyłącze zasilające: Wykonane z czterech przewodów typu DY o przekroju znamionowym 1,5 mm² i długości 10 cm, co zapewnia bezpieczne przewodzenie prądu roboczego i łatwość upakowania w puszce.
• Przyłącze sygnałowe: Wykonane z czterech przewodów typu DY o przekroju znamionowym 1 mm² i długości 10 cm, dedykowane do podłączenia przycisków sterujących.
• Logika sterowania: Należy pamiętać, że impuls sterujący może być podawany z przewodu fazowego (L) lub neutralnego (N), co należy uwzględnić przy projektowaniu instalacji.
• Zabezpieczenie: Zaleca się stosowanie odpowiednich zabezpieczeń nadprądowych w obwodzie zasilania sterownika i silnika.

FAQ

1. Czy sterownik STR-1 zapamiętuje czas pracy po zaniku napięcia?
Tak, zaprogramowany czas załączenia jest przechowywany w pamięci urządzenia i nie ulega skasowaniu przy braku zasilania.

2. Czy mogę połączyć kilka sterowników STR-1, aby sterować wszystkimi roletami naraz?
Tak, sterowniki STR-1 są przystosowane do łączenia w grupy. Wykorzystując wejścia sterowania centralnego, można jednym przyciskiem wydać polecenie dla wszystkich połączonych jednostek.

3. Jakie przyciski są wymagane do obsługi sterownika?
Należy stosować przyciski chwilowe (monostabilne), czyli takie, które po puszczeniu wracają do pozycji wyjściowej, np. przyciski dzwonkowe.

4. Czy sterownik nadaje się do silników prądu stałego (DC)?
Nie, model STR-1 jest dedykowany wyłącznie do silników jednofazowych prądu zmiennego 230 V AC.
