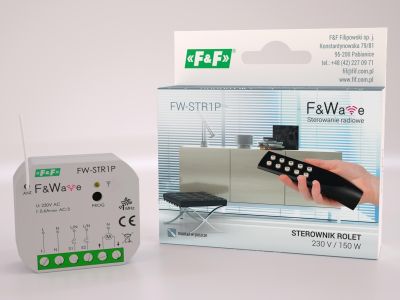

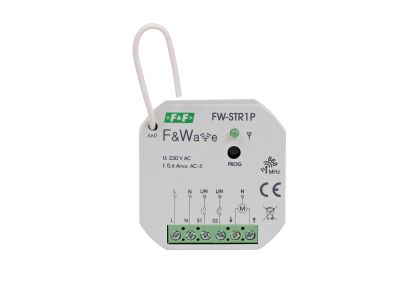

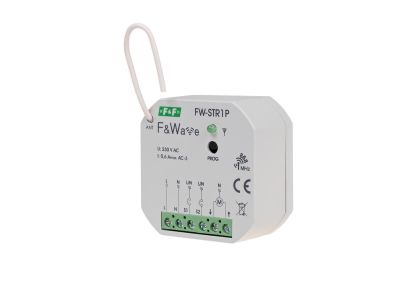

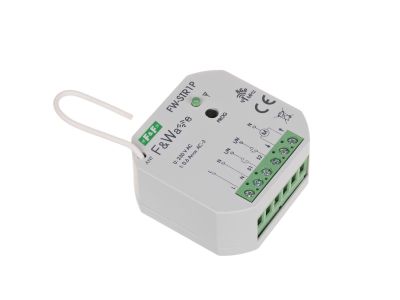

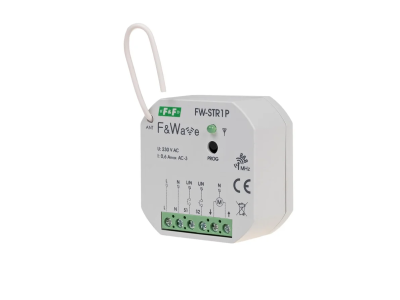

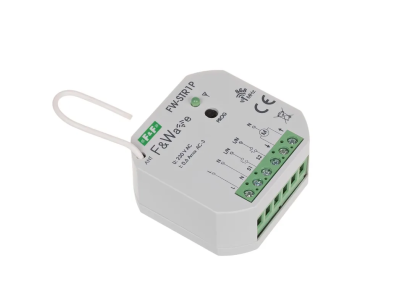

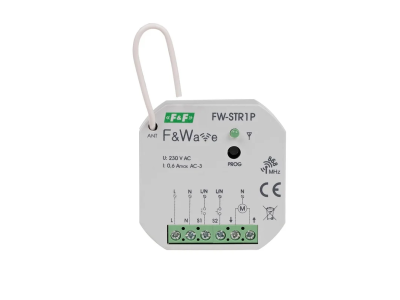

Sterownik radiowy rolet FW-STR1P 230V montaż podtynkowy 85-265V AC/DC | FW-STR1P F&F

Opis i Kluczowe Cechy

Sterownik radiowy rolet FW-STR1P przeznaczony do montażu podtynkowego w puszce Ø60 umożliwia wygodne zdalne sterowanie roletami z silnikami AC w instalacjach domowych i biurowych. Zasilany napięciem 85–265 V AC/DC, oferuje obciążalność wyjścia 3 A (AC-1) oraz 0,6 A (AC-3), co zapewnia bezpieczną pracę zarówno przy obciążeniach rezystancyjnych, jak i indukcyjnych. Kompaktowa obudowa (43 mm x 48 mm x 20 mm) ułatwia instalację w standardowej puszce.

• Zasilanie 100÷265 V AC/DC: szeroki zakres napięcia gwarantuje kompatybilność z instalacjami 230 V AC oraz niskonapięciowymi systemami sterowania.
• Obciążalność wyjść 3 A (AC-1) / 0,6 A (AC-3): bezpieczne sterowanie silnikami rolet bez ryzyka przeciążenia styków przekaźnika.
• Częstotliwość radia 868 MHz: stabilna i niezawodna komunikacja z nadajnikami F&Wave w paśmie ISM.
• Dwa wejścia sterowania lokalnego: możliwość podłączenia dowolnego przycisku monostabilnego (np. dzwonkowego) do bezpośredniego sterowania przekaźnikiem.
• Elektroniczne zabezpieczenie termiczne i blokada elektryczna: chronią przekaźnik i silnik przed uszkodzeniem w przypadku nadmiernego obciążenia lub jednoczesnego załączenia obu kierunków.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE, co potwierdza bezpieczeństwo użytkowania i zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Sterownik FW-STR1P jest przeznaczony do zdalnego i lokalnego sterowania roletami z silnikami AC w budynkach mieszkalnych, biurowych oraz użyteczności publicznej.

• Sterowanie roletami za pomocą nadajników zdalnego sterowania F&Wave – wygoda i oszczędność czasu.
• Możliwość pracy z maksymalnie 8 nadajnikami – elastyczność w systemach wielopunktowych.
• Lokalne sterowanie z użyciem przycisków monostabilnych w puszce podtynkowej – intuicyjna obsługa bez sięgania po pilot.
• Zwiększenie zasięgu łączności dzięki retransmisji rozkazów z nadajnika – idealne w dużych pomieszczeniach lub na piętrach.

Wskazówki Montażowe

Montaż i podłączenie sterownika mogą być wykonywane wyłącznie przez osoby posiadające aktualne uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie instaluje się w puszce podtynkowej o średnicy Ø60 mm za pomocą zacisków śrubowych 2,5 mm² z momentem dokręcania 0,4 Nm. Przekrój przewodów należy dobrać odpowiednio do prądu obciążenia. Sterownik posiada wbudowane elektroniczne zabezpieczenie termiczne, jednak zawsze zaleca się stosowanie bezpiecznika nadprądowego w obwodzie zasilania.

FAQ

• Jaki jest stopień ochrony sterownika? Stopień ochrony wynosi IP20 – urządzenie przystosowane do montażu wewnątrz puszek w suchych pomieszczeniach.
• Czy można sterować roletą z więcej niż jednego nadajnika? Tak, sterownik współpracuje z maksymalnie 8 nadajnikami zdalnego sterowania F&Wave.
• Jakie napięcie zasilania jest wymagane? Sterownik pracuje w zakresie napięcia 85–265 V AC/DC, co pozwala na zastosowanie zarówno w typowych instalacjach 230 V AC, jak i w systemach niskonapięciowych DC.
