Sterownik radiowy dwukanałowy PW-LED2D 12V montaż na szynie DIN 10-16V DC | FW-LED2D F&F

Opis i Kluczowe Cechy

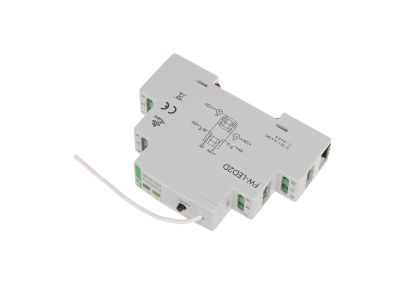

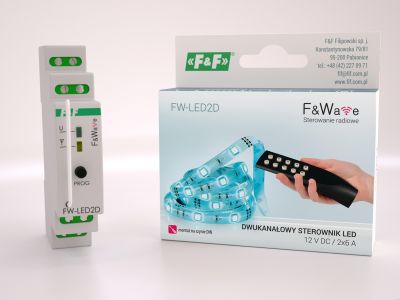

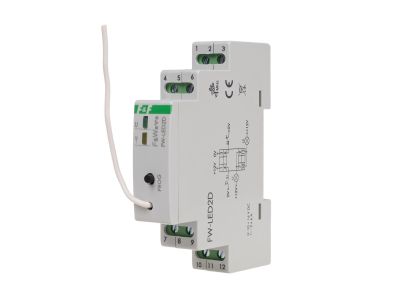

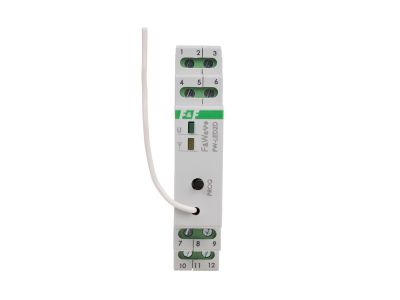

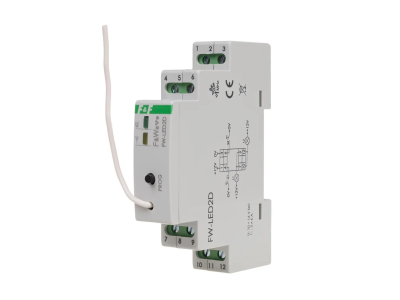

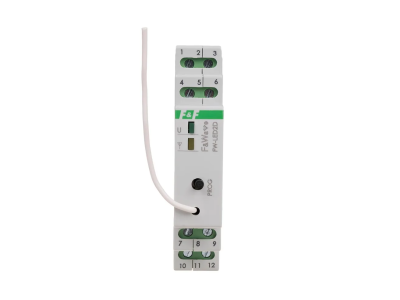

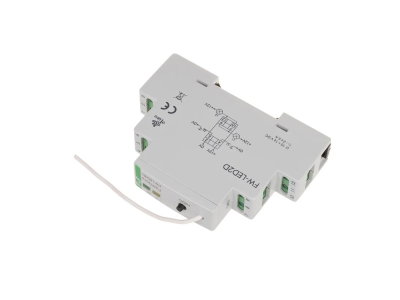

Sterownik radiowy dwukanałowy FW-LED2D (symbol PW-LED2D) to kompaktowe urządzenie przeznaczone do bezprzewodowego sterowania oświetleniem LED 12 V DC. Dzięki dwóm niezależnym kanałom umożliwia indywidualne zarządzanie dwoma obwodami, a wbudowana funkcja ściemniacza zapewnia płynną regulację jasności. Urządzenie montowane jest na szynie 35 mm i zajmuje zaledwie 1 moduł (18 mm), co pozwala oszczędzić miejsce w rozdzielnicy.

• Dwa kanały wyjściowe (ściemniacz 12 V): niezależne sterowanie dwoma obwodami LED 12 V DC, np. paskami LED lub żarówkami ściemnialnymi, z możliwością płynnej regulacji jasności.
• Obciążalność wyjścia 6 A / 12 V DC: bezpieczna obsługa obciążeń o łącznej mocy do około 72 W na kanał (przy 12 V), bez ryzyka przeciążenia tranzystorowego elementu wykonawczego.
• Sterowanie radiowe 868 MHz: współpraca z nadajnikami F&Wave (do 8 sztuk), umożliwiająca zdalne włączanie, wyłączanie i ściemnianie z dużą swobodą aranżacji.
• Dwa wejścia sterowania lokalnego: możliwość podłączenia dowolnych przycisków monostabilnych (np. dzwonkowych) do bezpośredniego załączania/ściemniania oświetlenia z paneli ściennych.
• Wbudowane zabezpieczenie termiczne i miękki start: elektroniczna ochrona przed przegrzaniem wydłuża żywotność sterownika, a płynne narastanie napięcia chroni diody LED przed skokami prądu przy załączaniu.

Zgodność z Normami

Sterownik FW-LED2D został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Urządzenie posiada oznakowanie CE, potwierdzające zgodność z wymaganiami dyrektyw Unii Europejskiej w zakresie kompatybilności elektromagnetycznej (EMC) i niskonapięciowej (LVD). Przeznaczone jest do montażu w rozdzielnicach w suchych pomieszczeniach (stopień ochrony IP20).

Zastosowanie

Dwukanałowy sterownik radiowy FW-LED2D znajduje zastosowanie wszędzie tam, gdzie potrzebne jest nowoczesne, bezprzewodowe sterowanie oświetleniem LED 12 V DC z funkcją ściemniania. Doskonale sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących systemów.

• Sterowanie paskami LED 12 V w salonach, kuchniach, sypialniach – regulacja nastroju świetlnego za pomocą pilota lub przycisku ściennego.
• Automatyka budynkowa – integracja z systemami inteligentnego domu (poprzez styki przekaźnikowe lub wejścia lokalne) do tworzenia scen świetlnych.
• Oświetlenie gablot, witryn i wystaw – zdalne włączanie/ściemnianie z możliwością synchronizacji z czujnikami ruchu.
• Sterowanie oświetleniem zewnętrznym lub ogrodowym (zasilanym 12 V) – przy zastosowaniu odpowiedniego zasilacza i nadajnika o zasięgu zwiększonym przez retransmisję.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Sterownik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe przystosowane są do przewodów o przekroju do 2,5 mm²; moment dokręcający nie może przekraczać 0,4 Nm. Należy dobrać przekrój przewodów do prądu obciążenia (max 6 A na kanał) oraz zabezpieczyć obwód odpowiednim wyłącznikiem nadprądowym zgodnie z projektem instalacji. Przed uruchomieniem sprawdź poprawność połączeń i brak zwarć.

FAQ

• Jakie napięcie zasilania jest wymagane dla sterownika FW-LED2D? Sterownik wymaga stabilizowanego napięcia stałego w zakresie 10–16 V DC. Typowo stosuje się zasilacz 12 V DC o odpowiedniej wydajności prądowej (sumaryczny prąd obu kanałów plus zapas).
• Czy sterownik może sterować żarówkami LED 230 V? Nie – sterownik FW-LED2D jest przeznaczony wyłącznie do odbiorników 12 V DC. Do sterowania żarówkami 230 V należy zastosować dedykowany ściemniacz sieciowy.
• Ile nadajników F&Wave można sparować z jednym sterownikiem? Zgodnie z danymi producenta możliwe jest zaprogramowanie maksymalnie 8 nadajników (pilotów) dla jednego sterownika. Większa liczba może spowodować nieprawidłowe działanie systemu.
