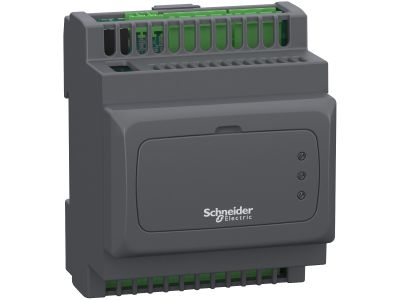

Sterownik PLC HVAC M171 Moduł rozszerzeń TM171P 4xDI 4xAI 4xDI 2xAO | TM171EP14R Schneider Electric

Opis i Kluczowe Cechy

Moduł rozszerzeń TM171EP14R dedykowany do sterowników PLC serii M171 przeznaczonych do systemów HVAC. Symbol TM171EP14R oznacza konfigurację wejść/wyjść: 4 wejścia cyfrowe (DI), 4 wejścia analogowe (AI), dodatkowe 4 wejścia cyfrowe oraz 2 wyjścia analogowe (AO). Umożliwia rozbudowę istniejącej instalacji sterującej o dodatkowe punkty pomiarowe i sygnały sterujące, co przekłada się na większą elastyczność w projektowaniu automatyki budynkowej.

• 4 wejścia cyfrowe (DI): umożliwiają odczytywanie sygnałów binarnych z czujników, przycisków czy przełączników, co zwiększa liczbę monitorowanych stanów w systemie.
• 4 wejścia analogowe (AI): pozwalają na rejestrację sygnałów ciągłych (np. temperatura, wilgotność, ciśnienie) z czujników analogowych, co daje precyzyjny pomiar parametrów HVAC.
• Dodatkowe 4 wejścia cyfrowe (DI): rozszerzają możliwość podłączenia kolejnych elementów sygnalizacyjnych lub sterujących bez potrzeby stosowania dodatkowych konfiguracji.
• 2 wyjścia analogowe (AO): służą do sterowania siłownikami, zaworami modulacyjnymi lub przetwornicami częstotliwości, co umożliwia płynną regulację procesów grzewczych, wentylacyjnych i klimatyzacyjnych.
• Moduł rozszerzeniowy do systemu M171: zapewnia kompatybilność z rodziną sterowników PLC M171, co ułatwia integrację w istniejących rozwiązaniach automatyki budynkowej bez konieczności zmiany platformy.

Zgodność z Normami

Moduł TM171EP14R został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Stosowanie w systemach HVAC wymaga montażu w rozdzielnicach o odpowiednim stopniu ochrony (zazwyczaj IP20 – w zależności od zastosowanej obudowy).

Zastosowanie

Moduł TM171EP14R przeznaczony jest do pracy w systemach automatyki HVAC jako element rozszerzający sterowniki PLC M171. Sprawdza się w aplikacjach wymagających wielopunktowego pomiaru i sterowania analogowego.

• Sterowanie siłownikami przepustnic powietrza i zaworów regulacyjnych w centralach wentylacyjnych.
• Monitorowanie temperatury, wilgotności i ciśnienia za pomocą czujników analogowych w strefach klimatyzowanych.
• Rozbudowa istniejących szaf sterowniczych o dodatkowe wejścia cyfrowe do sygnalizacji stanów alarmowych lub pozycji urządzeń.
• Integracja z nadrzędnymi systemami BMS poprzez magistralę komunikacyjną sterownika M171 (w zależności od konfiguracji systemu).

Wskazówki Montażowe

Montaż i podłączenie modułu TM171EP14R może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania całego systemu. Przewody należy podłączać zgodnie ze schematem elektrycznym dostarczonym przez producenta sterownika M171, zwracając uwagę na polaryzację sygnałów analogowych. Moment dokręcania zacisków oraz przekroje przewodów dobieraj według dokumentacji technicznej danego systemu.

FAQ

• Czy moduł TM171EP14R posiada podświetlenie lub wskaźniki LED? Na podstawie dostępnych danych moduł nie zawiera wbudowanego podświetlenia. Diody sygnalizacyjne mogą występować na sterowniku głównym M171 – należy sprawdzić dokumentację systemu.
• Jaki jest stopień ochrony (IP) modułu? Producent nie podaje w danych wejściowych konkretnego stopnia IP dla samego modułu – typowo dla aparatury montowanej w rozdzielnicy przyjmuje się ochronę IP20, ale ostateczna wartość zależy od zastosowanej obudowy.
• Jakie tryby pracy wejść/wyjść oferuje moduł? Wejścia cyfrowe (DI) są przeznaczone do odczytu stanów binarnych. Wejścia analogowe (AI) mogą być konfigurowane w oprogramowaniu sterownika jako np. 0–10 V, 4–20 mA. Wyjścia analogowe (AO) zazwyczaj zapewniają sygnały standardowe (np. 0–10 V). Dokładna konfiguracja zależy od systemu M171 i oprogramowania narzędziowego.
