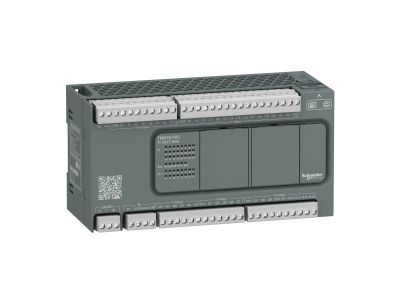

Sterownik M200 40 IO z wyjściami tranzystorowymi typu SINK | TM200C40U Schneider Electric

Opis i Kluczowe Cechy

Sterownik PLC M200 40 IO z wyjściami tranzystorowymi typu SINK to kompaktowe rozwiązanie dla aplikacji przemysłowych wymagających elastycznego sterowania. Wyposażony w 16 standardowych wejść, 4 szybkie wejścia, 4 wejścia o wysokiej prędkości oraz 16 tranzystorowych wyjść typu SINK (2 szybkie) zapewnia precyzyjną kontrolę procesów. Zasilanie 24V DC i napięcie wyjściowe 24V DC/220V AC przy prądzie 2A gwarantują kompatybilność z szeroką gamą urządzeń automatyki. Wbudowana pamięć flash 512B oraz obsługa kart microSD do 32GB ułatwiają przechowywanie programów i danych.

• 16 wejść dyskretnych + 4 szybkie wejścia + 4 wejścia wysokiej prędkości: Pozwala na elastyczne sterowanie zarówno sygnałami standardowymi, jak i wymagającymi wysokiej częstotliwości.
• 16 wyjść tranzystorowych typu SINK (2 szybkie): Precyzyjna kontrola obwodów wyjściowych z prądem do 2A, odpowiednia do sterowania przekaźnikami, stycznikami czy elementami wykonawczymi.

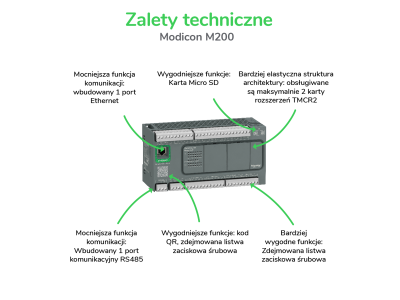

• Porty komunikacyjne: USB, RS485, RS232: Umożliwiają szybką wymianę danych z systemami nadrzędnymi, panelami HMI czy innymi urządzeniami automatyki.
• Pamięć flash 512B + microSD do 32GB: Umożliwia przechowywanie programów sterujących i danych – prosta aktualizacja oprogramowania.
• Zintegrowany zasilacz 24V DC: Uproszczona instalacja – zasilanie bezpośrednio z sieci 24V, bez konieczności dodatkowych zasilaczy.

Zgodność z Normami

Sterownik M200 40 IO spełnia wymagania norm bezpieczeństwa EN/IEC 61010-2-201 oraz EN/IEC 61131-2 dla sterowników PLC. Posiada certyfikaty CE, CSA, IACS E10, RCM i CULus, potwierdzające zgodność z międzynarodowymi standardami przemysłowymi.

Zastosowanie

Sterownik PLC M200 40 IO dedykowany jest do aplikacji wymagających kompaktowej, wydajnej automatyki przemysłowej o wysokim stopniu elastyczności.

• Sterowanie maszynami włókienniczymi, obrabiarkami CNC i pakowarkami w produkcji przemysłowej.
• Zastosowanie w systemach przenoszenia materiałów i liniach pakujących.
• Automatyka pompowa i układy podnoszenia – precyzyjna regulacja parametrów procesowych.
• Maszyny do montażu elektronicznego – sterowanie cyklem produkcyjnym z wysoką częstotliwością sygnałów.
• Małe systemy automatyki zintegrowane z panelami operatorskimi HMI.

Wskazówki Montażowe

Montaż sterownika powinien zostać przeprowadzony przez wykwalifikowanego inżyniera automatyki z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN 35mm, zachowując odpowiednie odstępy chłodzące. Zasilanie 24V DC powinno być doprowadzone z zasilacza o odpowiedniej mocy, zgodnego z normami bezpieczeństwa. Przed podłączeniem przewodów wejściowych i wyjściowych należy upewnić się, że obwody zasilające są odłączone. Programowanie sterownika wymaga użycia dedykowanego oprogramowania inżynierskiego, dostępnego u producenta. Po uruchomieniu zaleca się testowanie wszystkich wejść/wyjść i zabezpieczeń.

FAQ

• Czy sterownik obsługuje programowanie online? Tak, dzięki zintegrowanemu portowi USB i oprogramowaniu inżynierskiemu możliwe jest programowanie i diagnostyka w trybie online.
• Jakie maksymalne obciążenie mogą mieć wyjścia tranzystorowe? Każde wyjście tranzystorowe typu SINK może pracować z prądem do 2A przy napięciu 24V DC.
• Czy sterownik współpracuje z panelami HMI? Tak, dzięki obecnym portom RS485 i RS232 sterownik może być zintegrowany z panelami operatorskimi HMI, umożliwiając wizualizację procesów.
