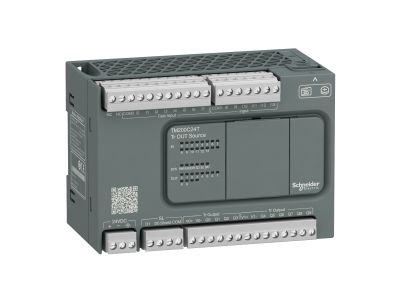

Sterownik M200 24 IO z wyjściami tranzystorowymi typu Source | TM200C24T Schneider Electric

Opis i Kluczowe Cechy

Sterownik PLC M200 24 IO z wyjściami tranzystorowymi typu Source to kompaktowe rozwiązanie dla układów automatyzacji przemysłowej. Wyposażony w 6 wejść zwykłych, 4 szybkie wejścia, 8 wyjść tranzystorowych (0,5A) i 2 szybkie wyjścia, zapewnia elastyczność w sterowaniu różnorodnymi procesami. Napięcie zasilania/wyjść 24V DC oraz pobór mocy 16W gwarantują stabilność pracy w aplikacjach o umiarkowanym poborze energii. Wbudowana pamięć flash 512 B i obsługa karty micro SD do 32 GB ułatwiają przechowywanie programów i danych. Montaż na szynie DIN 35 mm ułatwia integrację z szafami sterowniczymi.

• 24V DC zasilanie/wyjścia: Kompatybilność z powszechnie stosowanymi systemami niskonapięciowymi, co ułatwia integrację z istniejącą infrastrukturą.
• 8 wyjść tranzystorowych 0,5A: Przeznaczone do sterowania obwodami o niskim i średnim prądzie, idealne dla przekaźników, styczników lub innych elementów wykonawczych.
• 4 szybkie wejścia/wyjścia: Przeznaczone do aplikacji wymagających szybkiej reakcji, takich jak liczniki, enkodery lub czujniki wysokiej częstotliwości.
• Micro SD do 32 GB: Umożliwia łatwe archiwizowanie programów, danych procesowych i aktualizacji oprogramowania – brak konieczności stosowania zewnętrznych nośników.
• Montaż na szynie DIN 35 mm: Standardowe rozwiązanie dla przemysłowych szaf sterowniczych, zapewniające stabilne mocowanie i łatwy dostęp podczas serwisu.

Zgodność z Normami

Sterownik spełnia wymagania norm bezpieczeństwa i kompatybilności elektromagnetycznej, w tym EN/IEC 61010-2-201 (bezpieczeństwo) oraz EN/IEC 61131-2 (sterowniki programowalne). Posiada certyfifikaty CE, CSA, IACS E10, RCM i CULus, potwierdzające zgodność z międzynarodowymi standardami przemysłowymi.

Zastosowanie

Sterownik M200 24 IO z wyjściami tranzystorowymi znajduje zastosowanie w kompaktowych układach automatyki, gdzie wymagana jest niezawodność i elastyczność sterowania.

• Maszyny pakujące i pakowalnicze – precyzyjne sterowanie napędami i czujnikami.
• Systemy przenoszenia materiałów – synchronizacja pracy transporterów i podajników.
• Maszyny do obróbki drewna i metalu – sterowanie osiami i procesami technologicznymi.
• Pompy i systemy nawadniające – regulacja wydajności i monitorowanie parametrów.
• Małe instalacje automatyki budynkowej – sterowanie oświetleniem, klimatyzacją lub roletami.

Wskazówki Montażowe

Montaż sterownika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Urządzenie należy zamontować na szynie DIN 35 mm w pozycji pionowej, zapewniając odpowiednią przestrzeń do wentylacji. Połączenia elektryczne wykonywać przy odłączonym napięciu zasilania. Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanych do prądu obciążenia wyjść. Przed uruchomieniem przeprowadzić testy funkcjonalne i weryfikację poprawności połączeń.

FAQ

• Czy sterownik obsługuje komunikację przez USB? Tak, wyposażony jest w port mini B USB 2.0, który umożliwia programowanie, diagnostykę i transfer danych.
• Jakie protokoły komunikacyjne są dostępne? Sterownik oferuje nieizolowane łącze szeregowe 1 (RS485), nieizolowane łącze szeregowe 2 (RS232/RS485) oraz izolowane łącze szeregowe 2 (RS485), co pozwala na elastyczną integrację z różnymi systemami nadrzędnymi.
• Jaka jest maksymalna pojemność karty micro SD? Sterownik obsługuje karty micro SD o pojemności do 32 GB, co pozwala na przechowywanie rozbudowanych programów i danych procesowych.
