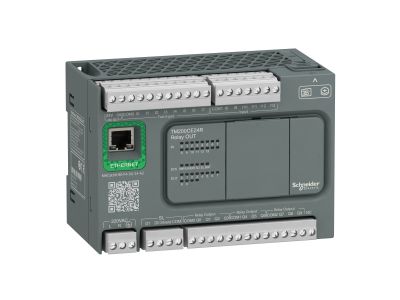

Sterownik M200 24 IO z wyjsciami przekaźnikowymi +Ethernet | TM200CE24R Schneider Electric

Opis i Kluczowe Cechy

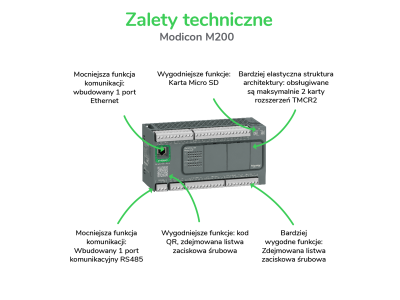

Sterownik M200 24 IO z wyjściami przekaźnikowymi i interfejsem Ethernet to kompaktowe urządzenie klasy PLC przeznaczone do sterowania maszynami i procesami przemysłowymi. Wyposażony w 24 wejścia/wyjścia (4 szybkie, 4 wysokiej prędkości, 6 standardowe wejścia, 10 wyjścia przekaźnikowe NO), współpracuje z napięciem zasilania 24V DC i zapewnia dyskretne wyjścia 24V DC oraz 220V AC przy prądzie 2A. Zintegrowany interfejs Ethernet Modbus TCP/IP umożliwia szybką komunikację z systemami nadrzędnymi, zaś slot microSD (do 32GB) ułatwia archiwizację danych i aktualizację oprogramowania.

• 24 kanały I/O (4 szybkie wejścia, 4 wysokiej prędkości, 6 standardowe wejścia, 10 wyjścia przekaźnikowe NO): Elastyczność konfiguracji dla różnych typów sygnałów – od czujników przemysłowych po sterowanie silnikami.
• Interfejs Ethernet Modbus TCP/IP: Szybka i niezawodna komunikacja z systemami SCADA, HMI lub innymi sterownikami PLC w sieci przemysłowej.
• Slot microSD (do 32GB): Umożliwia łatwe przenoszenie programów, archiwizację danych oraz szybkie aktualizacje oprogramowania – bez konieczności używania komputera.
• Wytrzymała konstrukcja do montażu na szynie DIN: Kompaktowe wymiary (130x90x70 mm) pozwalają na montaż w szafach sterowniczych, oszczędzając miejsce i ułatwiając integrację z istniejącą aparaturą.
• Zasilanie 24V DC z dyskretnymi wyjściami 24V DC/220V AC: Kompatybilność z szeroką gamą czujników, siłowników i urządzeń wykonawczych w standardowych instalacjach przemysłowych.

Zgodność z Normami

Sterownik M200 24 IO spełnia wymagania norm bezpieczeństwa EN/IEC 61010-2-201 oraz EN/IEC 61131-2 dotyczących urządzeń automatyki przemysłowej. Posiada certyfikaty CE, CSA, IACS E10, RCM i CULus, potwierdzające zgodność z międzynarodowymi standardami przemysłowymi.

Zastosowanie

Sterownik PLC M200 24 IO dedykowany jest do aplikacji wymagających niezawodnego sterowania procesami przemysłowymi, gdzie kluczowe są szybkość reakcji, elastyczność i prostota integracji.

• Maszyny włókiennicze – sterowanie napędami, czujnikami i systemami nawijania.
• Obrabiarki CNC – precyzyjne sterowanie osiami, narzędziami i cyklem pracy.
• Linie pakujące – synchronizacja przenośników, detekcja produktów i sterowanie siłownikami.
• Systemy podnoszenia i przenoszenia materiałów – kontrola napędów i bezpieczeństwa pracy.
• Maszyny do montażu elektronicznego – zarządzanie procesami produkcyjnymi z wysoką powtarzalnością.

Wskazówki Montażowe

Montaż sterownika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP w zakresie automatyki przemysłowej. Urządzenie przeznaczone jest do montażu na szynie DIN w szafie sterowniczej. Przed podłączeniem zasilania należy upewnić się, że napięcie zasilające wynosi 24V DC i że wszystkie obwody wyjściowe są odpowiednio zabezpieczone (prąd max 2A na kanał). Połączenia sieciowe Ethernet powinny być wykonane zgodnie z normami przemysłowymi (kable kategorii 5e lub wyższe). Programowanie i uruchomienie sterownika wymaga znajomości standardu IEC 61131-3.

FAQ

• Czy sterownik obsługuje karty microSD większe niż 32GB? Sterownik kompatybilny jest z kartami microSD o pojemności do 32GB. Użycie karty o większej pojemności może skutkować błędami działania.
• Jakie protokoły komunikacyjne są obsługiwane przez interfejs Ethernet? Interfejs Ethernet obsługuje wyłącznie protokół Modbus TCP/IP – standardowy w przemysłowych sieciach automatyki.
• Czy sterownik można programować zdalnie przez Ethernet? Tak, po odpowiednim skonfigurowaniu sieci i aplikacji narzędziowej (np. SoMachine, EcoStruxure) możliwe jest programowanie i monitorowanie sterownika zdalnie.
