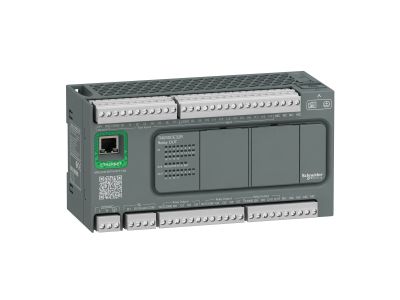

Sterownik M200 20I/12O przekaźnikowych + Ethernet - 220VAC | TM200CE32R Schneider Electric

Opis i Kluczowe Cechy

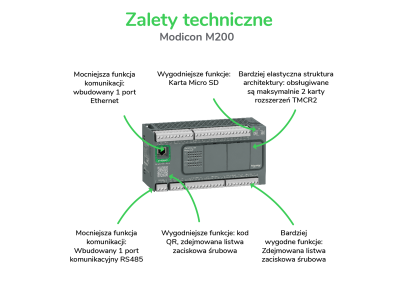

Sterownik PLC M200 z serii Easy Modicon to kompaktowe rozwiązanie dla aplikacji automatyki przemysłowej i systemów sterowania maszyn. Wyposażony w 20 wejść cyfrowych (w tym 4 wejścia szybkie) oraz 12 wyjść przekaźnikowych, obsługuje napięcie wejściowe 24V DC i zasilanie 220V AC. Zintegrowane porty komunikacyjne (Ethernet, USB 2.0, RS485/RS232) oraz obsługa karty microSD umożliwiają elastyczne przesyłanie danych i programowanie. Montaż na szynie DIN ułatwia integrację z szafami sterowniczymi.

• 20 wejść cyfrowych (4 szybkie): szybkie rejestrowanie sygnałów i sterowanie procesami wymagającymi wysokiej częstotliwości próbkowania.
• 12 wyjść przekaźnikowych 2A: bezpośrednie sterowanie obwodami mocy w maszynach i urządzeniach przemysłowych.
• Zasilanie 220V AC: kompatybilność z siecią energetyczną zakładów produkcyjnych i hal przemysłowych.
• Port Ethernet + USB 2.0 + interfejsy szeregowe: wszechstronna komunikacja z systemami nadrzędnymi, panelami operatorskimi i urządzeniami peryferyjnymi.
• Obsługa karty microSD: proste archiwizowanie programów, aktualizacje firmware i zbieranie danych diagnostycznych.

Zgodność z Normami

Sterownik M200 spełnia wymagania norm EN/IEC 61010-2-201 (bezpieczeństwo urządzeń pomiarowych, sterujących i laboratoryjnych) oraz EN/IEC 61131-2 (specyfikacja sprzętowa sterowników programowalnych). Posiada certyfekaty CE, CSA, IACS E10, RCM i CULus, potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa i przemysłowymi.

Zastosowanie

Sterownik PLC M200 przeznaczony jest do realizacji zadań automatyki w różnych gałęziach przemysłu, gdzie wymagana jest niezawodność, elastyczność i prostota obsługi.

• Maszyny włókiennicze – sterowanie procesami produkcyjnymi i monitorowanie parametrów.
• Obrabiarki CNC – synchronizacja osi i współpraca z systemami pomiarowymi.
• Linie pakujące – zarządzanie przepływem materiałów i sygnalizacja stanów awaryjnych.
• Systemy przenoszenia i podnoszenia – sterowanie silnikami i czujnikami położenia.
• Maszyny do montażu elektronicznego – precyzyjne pozycjonowanie i kontrole jakości.
• Pompy i systemy uzdatniania wody – regulacja ciśnienia i przepływu.

Wskazówki Montażowe

Montaż sterownika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną i obowiązującymi przepisami. Urządzenie należy montować na szynie DIN w pozycji pionowej, zapewniając odpowiednią wentylację. Przed podłączeniem zasilania należy zweryfikować poprawność okablowania wejść/wyjść i uziemienia. Programowanie sterownika wymaga zastosowania dedykowanego oprogramowania zgodnego z normą IEC 61131-3. Wszelkie prace konserwacyjne i aktualizacje oprogramowania należy przeprowadzać przy odłączonym zasilaniu.

FAQ

• Czy sterownik M200 obsługuje protokół MODBUS? Tak, sterownik posiada zintegrowane interfejsy szeregowe (RS485/RS232) obsługujące protokół MODBUS RTU, co umożliwia komunikację z szeroką gamą urządzeń przemysłowych.
• Jaka jest maksymalna pojemność karty microSD? Sterownik obsługuje karty microSD o pojemności do 32GB, co pozwala na archiwizację dużych programów i danych diagnostycznych.
• Czy sterownik wymaga zewnętrznego zasilacza 24V DC? Tak, wejścia cyfrowe wymagają zasilania 24V DC, które może być dostarczone z zewnętrznego zasilacza lub poprzez dedykowany moduł zasilający w systemie.
