Sterownik M200 16I/O z tranzystorowymi wyjściami typu Source | TM200C16T Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1668474

EAN

3606480696046

Kod Producenta

TM200C16T

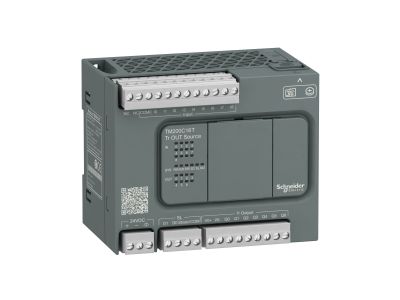

Sterownik M200 16I/O z tranzystorowymi wyjściami typu Source

Informacja o Produkcie

Opis i Kluczowe Cechy

Sterownik logiczny M200 z 16 wejściami/wyjściami (16I/O) to kompaktowe rozwiązanie dla prostych aplikacji automatyki przemysłowej. Wyposażony w 1 wejście standardowe, 4 wejścia szybkie, 4 wejścia o wysokiej częstotliwości oraz 7 wyjść tranzystorowych (w tym 2 szybkie), zapewnia precyzyjną obsługę sygnałów cyfrowych. Zasilanie 24V DC i wyjścia tranzystorowe typu Source o prądzie 0,5A gwarantują kompatybilność z większością urządzeń automatyki. Wbudowana karta micro SD ułatwia programowanie, archiwizację i aktualizację oprogramowania.

Wejścia/wyjścia 16I/O: Elastyczna konfiguracja dostępnych portów umożliwia sterowanie zarówno sygnałami standardowymi, jak i szybkimi, co zwiększa wydajność systemu.
Wyjścia tranzystorowe Source 0,5A: Wysoka obciążalność prądowa zapewnia pewne sterowanie przekaźnikami, stycznikami lub innymi urządzeniami wykonawczymi.
Zasilanie 24V DC: Uniwersalne napięcie zasilania, kompatybilne z typowymi systemami automatyki przemysłowej.
Karta micro SD 32GB: Umożliwia łatwe przechowywanie programów sterujących i danych diagnostycznych, zwiększając funkcjonalność urządzenia.
Montaż na szynie DIN: Kompaktowa konstrukcja o wymiarach 110x90x70 mm ułatwia montaż w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Sterownik M200 spełnia wymogi norm bezpieczeństwa EN/IEC 61010-2-201 oraz EN/IEC 61131-2 dotyczące sterowników PLC. Posiada certyffikaty CE, CSA, IACS E10, RCM i CULus, potwierdzające zgodność z międzynarodowymi standardami jakości i bezpieczeństwa.

Zastosowanie

Sterownik M200 16I/O z wyjściami tranzystorowymi typu Source to wszechstronne urządzenie dla aplikacji automatyki przemysłowej, gdzie wymagana jest precyzja, niezawodność i prostota obsługi.

Maszyny włókiennicze – sterowanie procesami produkcyjnymi z wysoką częstotliwością sygnałów.
Obrabiarki CNC – precyzyjna obsługa osi i sygnałów wejściowych.
Urządzenia pakujące – kontrola taśmociągów i systemów sortowania.
Systemy przenoszenia materiałów – automatyzacja linii produkcyjnych i magazynowych.
Pompy i systemy nawadniania – sterowanie procesami ciągłymi w warunkach przemysłowych.

Wskazówki Montażowe

Montaż sterownika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami do prac przy instalacjach niskonapięciowych. Urządzenie należy zamontować na szynie DIN w stabilnej pozycji, z dala od źródeł ciepła i zakłóceń elektromagnetycznych. Zasilanie 24V DC musi być stabilne i wolne od zakłóceń. Podłączanie przewodów wejściowych i wyjściowych należy wykonać zgodnie z dokumentacją techniczną, dbając o odpowiednie zabezpieczenie połączeń. Po montażu przeprowadzić testy funkcjonalne i weryfikację poprawności działania aplikacji.

FAQ

Czy sterownik M200 obsługuje protokół Modbus? Tak, sterownik wyposażony jest w nieizolowane łącze szeregowe 1 (RS485) oraz izolowane łącze szeregowe 2 (RS232/RS485), co umożliwia komunikację protokołem Modbus RTU.
Jaka jest maksymalna pojemność karty micro SD? Sterownik obsługuje karty micro SD o pojemności do 32GB, co umożliwia przechowywanie dużych programów i danych diagnostycznych.
Czy wyjścia tranzystorowe są typu PNP czy NPN? Wyjścia tranzystorowe są typu Source, co odpowiada konfiguracji PNP w standardowych systemach automatyki.
