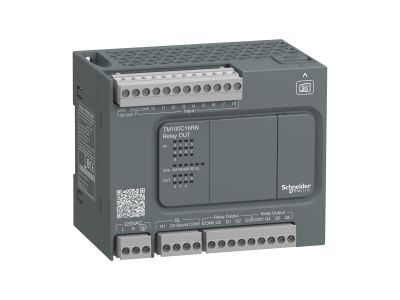

Sterownik M100, 9 we/7 wy przekaźnikowych, 220VAC | TM100C16RN Schneider Electric

Opis i Kluczowe Cechy

Sterownik PLC M100 to kompaktowe rozwiązanie dla prostych układów sterowania maszyn i procesów produkcyjnych. Wyposażony w 9 wejść i 7 wyjść przekaźnikowych, obsługuje napięcie zasilania 220V AC. Wbudowana pamięć flash o pojemności 512KB oraz obsługa kart microSD do 32GB zapewniają elastyczność w przechowywaniu programów i danych. Zintegrowane interfejsy komunikacyjne (USB 2.0 mini B, RS485, RS232/RS485) ułatwiają wymianę danych z innymi urządzeniami. Montaż na szynie DIN pozwala na szybkie i stabilne mocowanie w szafach sterowniczych.

• 9 wejść / 7 wyjść przekaźnikowych: Wsparcie dla wejść szybkich (2) i standardowych (7), umożliwiające sterowanie sygnałami cyfrowymi i analogowymi w prostych aplikacjach.
• Zasilanie 220V AC: Bezpośrednie podłączenie do sieci energetycznej – eliminacja potrzeby stosowania zewnętrznych zasilaczy.
• Pamięć 512KB + microSD 32GB: Możliwość przechowywania programów sterujących i logów, ułatwiająca diagnostykę i rozbudowę.
• Porty USB/RS485/RS232: Kompatybilność z szerokim zakresem urządzeń peryferyjnych i systemów nadrzędnych – szybka wymiana danych i aktualizacja oprogramowania.
• Montaż na szynie DIN: Standardowe mocowanie w szafach sterowniczych, ułatwiające integrację z innymi komponentami.

Zgodność z Normami

Sterownik M100 spełnia wymagania norm bezpieczeństwa EN/IEC 61010-2-201 i EN/IEC 61131-2 dla urządzeń sterujących. Posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i zgodność z unijnymi dyrektywami.

Zastosowanie

Sterownik PLC M100 przeznaczony jest do prostych układów sterowania w małych maszynach i urządzeniach przemysłowych, gdzie wymagana jest niezawodność i łatwość programowania.

• Automatyzacja małych maszyn produkcyjnych i pakujących – sterowanie sekwencyjne, sygnalizacja stanów.
• Maszyny wykończeniowe i montażowe – proste pętle sterowania z sygnałami cyfrowymi.
• Systemy monitoringu i diagnostyki – zbieranie danych z czujników i przekazywanie ich do systemów nadrzędnych.
• Małe linie produkcyjne – sterowanie napędami, zaworami i innymi elementami wykonawczymi.

Wskazówki Montażowe

Montaż sterownika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Należy go zainstalować w suchym, dobrze wentylowanym miejscu, z dala od źródeł ciepła i zakłóceń elektromagnetycznych. Przed podłączeniem zasilania upewnić się, że napięcie sieciowe wynosi 220V AC. Sterownik montować na szynie DIN w pozycji pionowej. Wszystkie połączenia elektryczne muszą być wykonane zgodnie z dokumentacją techniczną – szczególną uwagę należy zwrócić na prawidłowe uziemienie. Po podłączeniu zasilania przeprowadzić test funkcjonalny układu.

FAQ

• Czy sterownik obsługuje wejścia analogowe? W danych produktu nie wskazano obsługi wejść analogowych – sterownik wyposażony jest w wejścia cyfrowe (szybkie i standardowe) oraz wyjścia przekaźnikowe. W przypadku potrzeby sterowania sygnałami analogowymi zaleca się rozważenie innego modelu sterownika.
• Jaki jest maksymalny prąd wyjściowy na jednym wyjściu? Z danych wynika, że prąd wyjściowy wynosi 2A na wyjściu przekaźnikowym – wartość ta nie powinna być przekraczana.
• Czy sterownik można zaktualizować programowo? Tak, dzięki karcie microSD i portowi USB możliwa jest łatwa aktualizacja oprogramowania sterownika oraz wymiana programów sterujących.
