Sterownik M100, 24 we/16 wy przekaźnikowych, 220VAC | TM100C40RN Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

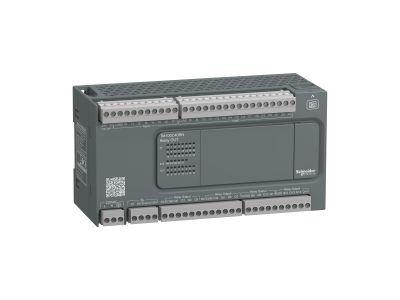

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1875121

EAN

3606481190789

Kod Producenta

TM100C40RN

Sterownik M100, 24 we/16 wy przekaźnikowych, 220VAC

Informacja o Produkcie

Opis i Kluczowe Cechy

Sterownik M100 to kompaktowe, ekonomiczne rozwiązanie do sterowania prostymi maszynami przemysłowymi, montażowymi lub pakującymi. Wyposażony w 24 wejścia cyfrowe i 16 wyjść przekaźnikowych o napięciu 220V AC, zapewnia niezawodną współpracę z czujnikami, stycznikami i innymi elementami wykonawczymi. Wbudowana pamięć flash 512 KB oraz obsługa kart micro SD (do 32 GB) umożliwiają rozbudowę programu i archiwizację danych. Komunikacja z innymi urządzeniami odbywa się poprzez port USB, interfejsy RS485 i RS232.

24 wejścia cyfrowe + 16 wyjść przekaźnikowych 220V AC: Elastyczność w sterowaniu maszynami o złożoności do 40 punktów I/O, obsługa sygnałów cyfrowych i sterowanie elementami mocy.
Pamięć flash 512 KB + karta micro SD (32 GB): Możliwość rozbudowy programu i bezpiecznego przechowywania danych – aktualizacje oraz kopie zapasowe bez konieczności reprogramowania.
Komunikacja: USB, RS485, RS232: Uniwersalne interfejsy do integracji z systemami nadrzędnymi, panelami operatorskimi lub innymi sterownikami PLC.
Montaż na szynie DIN: Uproszczony montaż i utrzymanie w szafach sterowniczych, zgodny z normami przemysłowymi.
Stopień ochrony IP20: Bezpieczne użytkowanie w suchych środowiskach wewnętrznych, ochrona przed przypadkowym dotykiem części pod napięciem.

Zgodność z Normami

Sterownik M100 spełnia wymagania norm EN/IEC 61010-2-201 (bezpieczeństwo urządzeń elektrycznych) oraz EN/IEC 61131-2 (wymagania dotyczące sterowników programowalnych PLC). Posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami unijnymi.

Zastosowanie

Sterownik M100 jest przeznaczony do automatyzacji prostych maszyn i urządzeń przemysłowych, gdzie wymagane jest niezawodne sterowanie sekwencyjne i sygnałowe. Jego kompaktowa budowa i elastyczność sprawiają, że sprawdzi się w różnorodnych aplikacjach.

Sterowanie prostymi maszynami produkcyjnymi (np. pakowarkami, montażowymi, wykończeniowymi).
Automatyzacja procesów w liniach technologicznych z ograniczonymi wymaganiami I/O.
Integracja z systemami nadzoru (np. SCADA) poprzez interfejsy RS485/RS232.
Zastosowanie w małych i średnich zakładach produkcyjnych jako ekonomiczne rozwiązanie PLC.

Wskazówki Montażowe

Montaż sterownika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Urządzenie należy montować na szynie DIN, zachowując odpowiednie odstępy chłodzące. Przed podłączeniem zasilania upewnić się, że napięcie zasilania 220V AC jest zgodne z wymaganiami sterownika. Połączenia sygnałowe wykonywać przewodami ekranowanymi w przypadku długich odcinków. Programowanie i konfigurację należy przeprowadzić zgodnie z dokumentacją techniczną sterownika.

FAQ

Czy sterownik M100 obsługuje analogowe sygnały wejściowe? Nie – sterownik wyposażony jest wyłącznie w wejścia cyfrowe. Do obsługi sygnałów analogowych wymagany jest dodatkowy moduł rozbudowy (nieujęty w standardowej konfiguracji).
Jaka jest maksymalna pojemność karty micro SD? Sterownik obsługuje karty micro SD o maksymalnej pojemności 32 GB, co pozwala na przechowywanie rozbudowanych programów i danych.
Czy sterownik wymaga zasilania 24V DC? Tak – sterownik wymaga zasilania 24V DC do swojego działania, natomiast wyjścia są przystosowane do napięcia 220V AC (przekaźniki).
