Sterownik do napędów 230V STR-3D 100-265V AC na szynę DIN | STR-3D F&F

Opis i Kluczowe Cechy

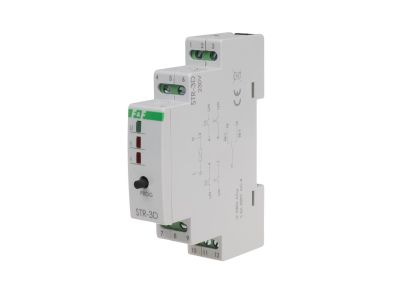

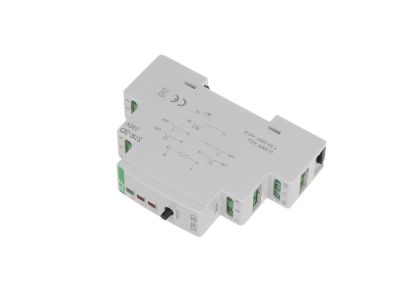

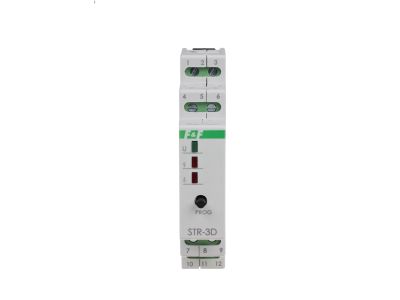

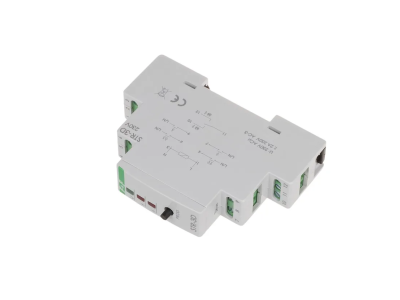

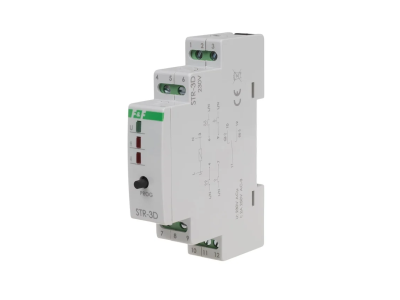

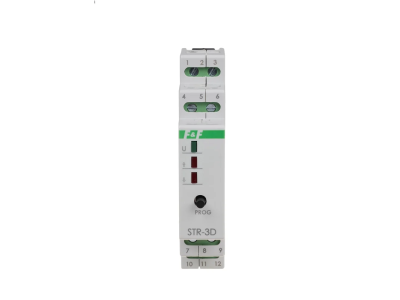

Sterownik STR-3D to zaawansowane urządzenie elektroniczne marki F&F, zaprojektowane do precyzyjnego zarządzania napędami rolet, bram oraz innych obiektów napędzanych jednofazowymi silnikami elektrycznymi prądu zmiennego 230 V AC. Urządzenie charakteryzuje się wyjątkową elastycznością dzięki szerokiemu zakresowi napięcia zasilania od 100 do 265 V AC/DC, co gwarantuje stabilną pracę nawet w sieciach o dużych wahaniach napięcia. Kompaktowa obudowa o szerokości jednego modułu (18 mm) pozwala na znaczną oszczędność miejsca w rozdzielnicy.

• Inteligentne sterowanie: Możliwość pracy w trybie lokalnym (jedno- lub dwuprzyciskowym) oraz centralnym, co pozwala na tworzenie rozbudowanych systemów automatyki budynkowej.
• Asynchroniczny start: Innowacyjna funkcja opóźniająca załączenie napędu w sterowaniu centralnym o losowy czas (do 1 sekundy). Rozwiązanie to minimalizuje udar prądowy w sieci, chroniąc instalację przed przeciążeniem przy jednoczesnym starcie wielu rolet.
• Pamięć kierunku: System zapamiętuje ostatni wykonany ruch, co optymalizuje logikę sterowania lokalnego po wydaniu komendy centralnej.
• Energooszczędność: Pobór mocy w stanie czuwania wynosi zaledwie 0,15 W, co wpisuje się w standardy nowoczesnego, ekologicznego budownictwa.
• Bezpieczeństwo: Funkcja blokady trwałym sygnałem na wejściu Centralny Dół pozwala na integrację z systemami alarmowymi lub czujnikami pogodowymi, uniemożliwiając przypadkowe otwarcie obiektu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz rozdzielnic elektrycznych. Element wykonawczy w postaci przekaźnika o obciążalności styku AC-1 / AC-3 (8 A / 320 W) gwarantuje długą żywotność urządzenia nawet przy częstym przełączaniu obciążeń indukcyjnych typowych dla silników roletowych.

Zastosowanie

Sterownik STR-3D znajduje szerokie zastosowanie w instalacjach domowych oraz przemysłowych. Jest idealnym rozwiązaniem do:

• Automatyzacji rolet okiennych i żaluzji w budynkach mieszkalnych.
• Sterowania bramami wjazdowymi i garażowymi wyposażonymi w silniki 230 V AC.
• Integracji z systemami inteligentnego domu (Smart Home) poprzez wejścia sterujące wyzwalane poziomem N.
• Współpracy z zewnętrznymi czujnikami deszczu, wiatru oraz centralami alarmowymi w celu automatycznego zabezpieczania obiektu przed warunkami atmosferycznymi lub włamaniem.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie TH-35 (DIN). Przyłącze elektryczne realizowane jest za pomocą solidnych zacisków śrubowych o przekroju znamionowym 2,5 mm², co pozwala na pewne i stabilne połączenie przewodów instalacyjnych. Należy zwrócić szczególną uwagę na moment dokręcania wkrętów, który powinien wynosić 0,4 Nm, aby uniknąć uszkodzenia zacisku przy jednoczesnym zapewnieniu optymalnego styku elektrycznego. Programowalny czas załączenia w zakresie od 1 sekundy do 15 minut pozwala na precyzyjne dopasowanie parametrów pracy do pełnego cyklu otwarcia lub zamknięcia konkretnego napędu.

FAQ

1. Czy sterownik STR-3D może współpracować z przyciskami dzwonkowymi?
Tak, urządzenie jest przystosowane do współpracy z włącznikami chwilowymi (monostabilnymi), takimi jak popularne przyciski dzwonkowe.

2. Co oznacza funkcja asynchronicznego startu?
Jest to mechanizm bezpieczeństwa, który przy sterowaniu grupowym (centralnym) uruchamia poszczególne napędy z niewielkim, losowym przesunięciem czasowym. Zapobiega to gwałtownym skokom poboru prądu w instalacji.

3. Czy mogę zablokować możliwość sterowania roletami w nocy?
Tak, wykorzystując funkcję blokady na wejściu Centralny Dół, można uniemożliwić sterowanie lokalne i centralne, co jest często wykorzystywane przy integracji z systemami alarmowymi lub programatorami czasowymi.
