Sterownik do napędów 12/24V 10-27V DC na szynę DIN | STR-4D F&F

Opis i Kluczowe Cechy

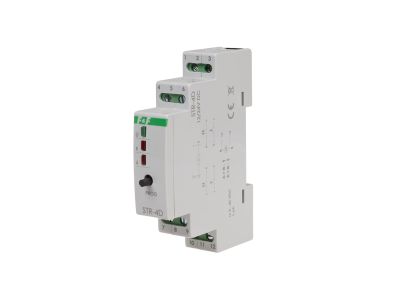

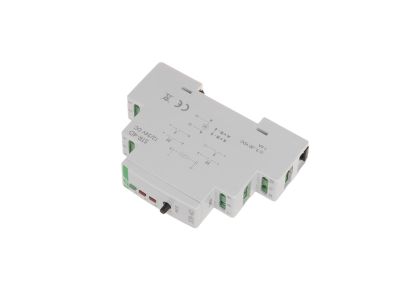

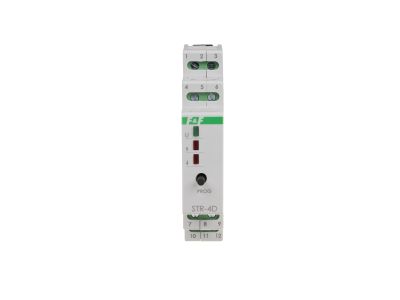

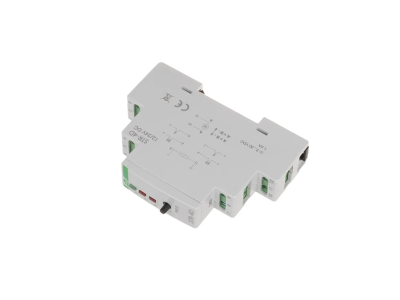

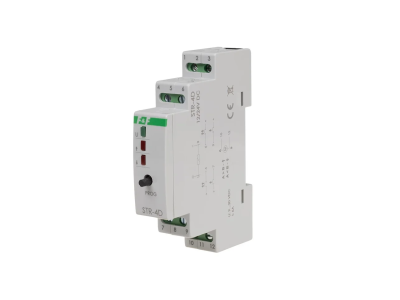

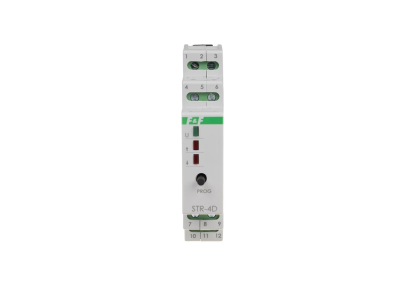

Sterownik STR-4D to zaawansowane urządzenie przeznaczone do sterowania napędami prądu stałego 12/24V DC, montowane na szynie DIN w rozdzielnicy. Oferuje szeroki zakres napięcia zasilania 10÷27V DC oraz obciążenie styku przekaźnika do 6A przy 24V, co gwarantuje niezawodną pracę w instalacjach automatyki budynkowej. Kompaktowa obudowa o szerokości 1 modułu (18 mm) pozwala na oszczędność miejsca w szafie sterowniczej.

• Napięcie zasilania 10÷27V DC: Uniwersalność zasilania umożliwia pracę w instalacjach o różnym napięciu bez konieczności stosowania dodatkowych konwerterów.
• Obciążenie styku przekaźnika 6A / 24V: Bezpieczne przełączanie obciążeń sterujących napędami rolet i bram, z zachowaniem wysokiej trwałości łączeniowej.
• Programowalny czas załączenia od 1 s do 15 min: Precyzyjne dopasowanie czasu pracy napędu do indywidualnych potrzeb – od krótkich impulsów po długie cykle.
• Pamięć kierunku dla sterowania lokalnego i centralnego: Intuicyjna obsługa – sterownik zapamiętuje ostatni wykonany ruch, co upraszcza sterowanie przyciskami lokalnymi.
• Asynchroniczny start w sterowaniu centralnym: Losowe opóźnienie (maks. 1s) redukuje udar prądowy przy jednoczesnym uruchamianiu wielu napędów, chroniąc instalację przed przeciążeniami.

Zgodność z Normami

Sterownik STR-4D został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i wyposażony w certyfikat CE. Montaż na szynie DIN odpowiada wymogom normy DIN EN 60715, a stopień ochrony IP20 zapewnia bezpieczeństwo w suchych pomieszczeniach rozdzielnic.

Zastosowanie

Sterownik dedykowany jest do sterowania rolet, żaluzji, markiz oraz bram napędzanych silnikami prądu stałego 12/24V. Sprawdza się zarówno w instalacjach domowych, jak i komercyjnych systemach automatyki budynkowej.

• Sterowanie lokalne i centralne roletami w domach jednorodzinnych i biurach – wygoda i oszczędność czasu.
• Integracja z zewnętrznymi czujnikami deszczu i wiatru – automatyczne zabezpieczenie markiz i rolet zewnętrznych.
• Współpraca z centralami alarmowymi – automatyczne zamykanie rolet w przypadku alarmu.
• Sterowanie impulsowe bram garażowych i wjazdowych – kompatybilność z włącznikami chwilowymi (dzwonkowymi).

Wskazówki Montażowe

Montaż i podłączenie sterownika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe przystosowane są do przewodów o przekroju do 2,5 mm² – moment dokręcający wynosi 0,4 Nm. Przekrój przewodów dobrać zgodnie z obowiązującymi normami dla prądu obciążenia.

FAQ

• Czy sterownik ma podświetlenie przycisków lub wskaźnik LED? W dostępnych danych nie ma informacji o podświetleniu. Sterownik nie posiada wbudowanego wskaźnika LED – stan pracy można ocenić po reakcji napędu.
• Jaki stopień ochrony ma urządzenie? Sterownik posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm. Przeznaczony jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• W jakim trybie pracuje styk przekaźnika? Styk przekaźnika pracuje w trybie chwilowym – załączany jest na zaprogramowany czas, a następnie samoczynnie wyłącza się. Sterowanie odbywa się za pomocą włączników chwilowych (monostabilnych).
