Stanowisko sterowania, z pustym odlewem ciśnieniowym, XAP G, Fi-22mm, 3 wycięcia | XAPG39203 Schneider Electric

Opis i Kluczowe Cechy

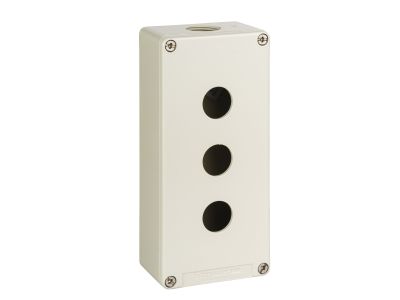

Stanowisko sterowania XAP G (symbol XAPG39203) to obudowa z pustego odlewu ciśnieniowego, wyposażona w trzy wycięcia o średnicy 22 mm do montażu aparatury sterowniczej. Konstrukcja z odlewu ciśnieniowego zapewnia wysoką wytrzymałość mechaniczną i odporność na uszkodzenia w warunkach przemysłowych. Trzy wycięcia Fi22mm pozwalają na zabudowę przycisków, przełączników lub lampek sygnalizacyjnych w jednym kompaktowym panelu.

• Materiał – odlew ciśnieniowy: gwarantuje sztywność, trwałość i odporność na wibracje w trudnych środowiskach produkcyjnych.
• 3 wycięcia Ø22 mm: umożliwiają montaż standardowych elementów sterowniczych zgodnych z normą DIN, co skraca czas instalacji i ułatwia rozbudowę.
• Uniwersalna seria XAP G: dedykowana do tworzenia stanowisk operatora w rozdzielnicach i szafach sterowniczych – łatwa integracja z osprzętem modułowym.
• Kompaktowa obudowa: oszczędza miejsce na panelu, a jednocześnie zapewnia ergonomiczny dostęp do elementów sterowania.
• Konstrukcja bez elementów elektrycznych: elastyczność w doborze aparatów (styków, podświetleń) według potrzeb projektu.

Zgodność z Normami

Stanowisko sterowania XAPG39203 jest zaprojektowane zgodnie z ogólnymi wymaganiami norm europejskich dla obudów aparatury sterowniczej. Produkt posiada certyfikację CE i jest przeznaczony do stosowania w instalacjach niskiego napięcia. Konkretne klasy ochronności i stopnie IP zależą od użytych aparatów oraz uszczelnień montażowych.

Zastosowanie

Stanowisko sterowania z trzema wycięciami Fi22mm znajduje zastosowanie wszędzie tam, gdzie potrzebny jest lokalny panel operatora do ręcznego sterowania maszynami lub procesami.

• Montowane w rozdzielnicach przemysłowych jako panel z przyciskami START/STOP i lampkami sygnalizacyjnymi.
• W szafach sterowniczych do obsługi styczników, przekaźników lub PLC przez podłączenie elementów stykowych.
• W automatyce budynkowej jako centralny panel sterowania oświetleniem, bramami czy wentylacją.
• Jako element systemów bezpieczeństwa – awaryjne wyłączniki i przyciski zatrzymania (w zależności od zastosowanej aparatury).

Wskazówki Montażowe

Montaż stanowiska sterowania może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia w całej instalacji. Obudowę należy mocować do panelu lub szafy za pomocą dostarczonych elementów (np. blokad montażowych, śrub) z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów przyłączeniowych do aparatów wewnątrz obudowy powinien być dobrany do prądu znamionowego zastosowanych urządzeń. Aby zachować deklarowany stopień ochrony, należy stosować odpowiednie uszczelki wokół wycięć i w miejscach przepustów kablowych.

FAQ

• Czy stanowisko jest dostarczane z aparatami (przyciskami, stykami)? Nie, jest to pusta obudowa z trzema wycięciami Fi22mm. Aparaturę sterowniczą należy dobrać i zamontować oddzielnie według potrzeb projektu.
• Jaki stopień ochrony IP zapewnia ta obudowa? Producent nie deklaruje konkretnego stopnia IP dla samej obudowy – ochronność uzyskuje się po zamontowaniu aparatów, uszczelek i odpowiednim uszczelnieniu otworów. W typowych zastosowaniach przy użyciu standardowych przycisków z uszczelkami można osiągnąć IP65.
• Czy wycięcia pasują do aparatów innych producentów (np. EAO, Schmersal)? Tak, średnica 22 mm jest uniwersalna i zgodna z normą DIN IEC 60947-5-1. Większość przycisków, przełączników i lampek sygnalizacyjnych z otworem Ø22 mm pasuje do tej obudowy, jednak zalecamy weryfikację głębokości montażu i wymiarów mechanicznych.
