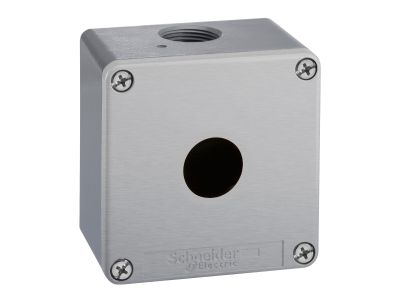

Stanowisko sterowania, z pustym odlewem ciśnieniowym, XAP G, Fi-22mm, 1 wycięcie | XAPG19501 Schneider Electric

Opis i Kluczowe Cechy

Stanowisko sterowania XAP G (symbol XAPG19501) to pusta obudowa z odlewu ciśnieniowego, przeznaczona do zabudowy aparatury sterowniczej o średnicy montażowej 22 mm. Pojedyncze wycięcie (1 otwór) pozwala na szybki montaż przycisku, przełącznika lub lampki sygnalizacyjnej, co czyni je uniwersalnym elementem w systemach sterowania maszyn i linii produkcyjnych.

• Pusty odlew ciśnieniowy: Umożliwia indywidualne skonfigurowanie stanowiska poprzez dobór odpowiedniego modułu sterowniczego – doskonałe rozwiązanie dla instalacji wymagających elastyczności.
• Średnica wycięcia Fi 22 mm: Kompatybilny z szeroką gamą przycisków, przełączników i wskaźników zgodnych z międzynarodowym standardem 22 mm, co ułatwia rozbudowę i wymianę elementów.
• 1 wycięcie montażowe: Przeznaczone do pojedynczego aktuatora – idealne do prostych stacji sterowniczych, paneli operatorskich lub przycisków awaryjnych.
• Solidna konstrukcja z odlewu ciśnieniowego: Zapewnia mechaniczną wytrzymałość i odporność na wstrząsy oraz drgania w środowisku przemysłowym.
• Seria XAP G: Kompatybilna z akcesoriami i osprzętem Schneider Electric, co gwarantuje łatwy montaż oraz dostępność części zamiennych w całym cyklu życia produktu.

Zgodność z Normami

Produkt zgodny z wymaganiami dyrektyw Unii Europejskiej i posiada oznaczenie CE. Konstrukcja odlewu ciśnieniowego oraz wymiary montażowe są zgodne z ogólnie przyjętymi standardami branżowymi dla obudów sterowniczych. Zastosowane materiały spełniają kryteria bezpieczeństwa mechanicznego i odporności na korozję typowe dla obudów przemysłowych.

Zastosowanie

Stanowisko sterowania XAP G znajduje zastosowanie wszędzie tam, gdzie potrzebny jest kompaktowy i wytrzymały panel z pojedynczym elementem sterowniczym. Sprawdza się w:

• Tworzeniu przycisków awaryjnych (stop awaryjny) w maszynach i urządzeniach przemysłowych.
• Budowie stacji sterowniczych do lokalnego załączania/wyłączania napędów, wentylatorów lub oświetlenia.
• Montażu przycisków start/stop na szafach sterowniczych i rozdzielnicach.
• Integracji z systemami bezpieczeństwa maszyn jako element sygnalizacji lub sterowania ręcznego.

Wskazówki Montażowe

Montaż stanowiska sterowania powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w miejscu instalacji. Obudowę mocuje się w wycięciu panelu (np. płyta czołowa szafy) przy użyciu dostarczonego pierścienia/podkładki oraz nakrętki. W przypadku montażu w trudno dostępnych miejscach zaleca się użycie klucza dynamometrycznego i momentu dokręcania zgodnego z dokumentacją producenta. Przekrój przewodów oraz dobór modułów sterowniczych należy dostosować do prądu znamionowego obwodu.

FAQ

• Jakie przyciski/sterowniki można zamontować w tym stanowisku? Stanowisko jest przeznaczone do modułów sterowniczych o średnicy otworu montażowego 22 mm, np. przycisków, przełączników obrotowych, lamp sygnalizacyjnych z serii Harmony XB4/XB5 lub innych kompatybilnych serii.
• Czy obudowa posiada stopień ochrony IP? Produkt jest pustym odlewem – stopień ochrony końcowego stanowiska zależy od zastosowanego modułu sterowniczego oraz uszczelnienia otworu. Sam odlew nie jest hermetyczny. W przypadku wymogu wyższego IP należy dobrać odpowiednią uszczelkę oraz element sterowniczy z odpowiednią klasą.
• Czy można zamontować więcej niż jeden przycisk w tym modelu? Model XAPG19501 posiada jeden otwór montażowy. Do stworzenia stanowiska z wieloma elementami należy wybrać wariant z odpowiednią liczbą wycięć (np. XAPG19502 – 2 wycięcia).
