Stacja sterująca z przyciskiem grzybkowym Fi 40 Harmony XALD | XALK188G Schneider Electric

Opis i Kluczowe Cechy

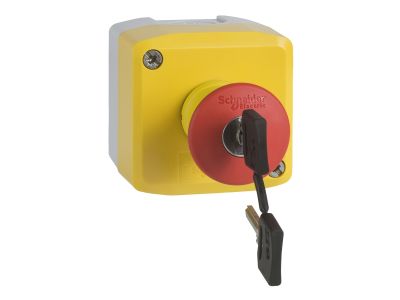

Stacja sterująca Schneider Electric Harmony XALK188G to gotowe do montażu rozwiązanie z czerwonym przyciskiem grzybkowym o średnicy 40 mm, przeznaczone do wyraźnie widocznego wyłączania awaryjnego. Wyposażona w 2 styki normalnie zamknięte (NC) i 1 styk normalnie otwarty (NO), zapewnia bezpieczne odcięcie obwodu oraz możliwość sygnalizacji stanu. Żółta obudowa w kolorze RAL1021 gwarantuje wysoką widoczność w środowisku przemysłowym, a stopień ochrony IP65/NEMA 4 chroni przed wilgocią i zapyleniem. Szeroki zakres temperatur pracy od -40°C do 70°C umożliwia stosowanie w różnorodnych warunkach klimatycznych.

• 2 styki NC + 1 styk NO: Gwarantują niezawodne przerwanie obwodu sterowania (bezpieczeństwo) oraz możliwość przesłania sygnału o zadziałaniu do układu nadrzędnego.
• Stopień ochrony IP65 / NEMA 4: Odporność na pył i strugi wody – stacja może pracować w trudnych warunkach przemysłowych oraz na zewnątrz.
• Zakres temperatur -40°C do 70°C: Zachowanie pełnej funkcjonalności w ekstremalnych temperaturach, od mroźnych hal po nasłonecznione maszyny.
• Żółta obudowa RAL1021: Wyraźny kontrast wzrokowy ułatwia szybką lokalizację przycisku awaryjnego w razie potrzeby.
• Odporna na uderzenia i plamy obudowa: Zachowuje estetyczny wygląd nawet przy intensywnej eksploatacji, bez uszczerbku dla funkcjonalności.

Zgodność z Normami

Stacja sterująca XALK188G spełnia wymagania międzynarodowych norm i posiada certyfikację morską, co potwierdza jej przydatność w wymagających aplikacjach przemysłowych oraz środowiskach o podwyższonej wilgotności. Produkt oznaczony jest znakiem CE.

Zastosowanie

Dzięki kompaktowej budowie i gotowym połączeniom styków stacja sterująca XALK188G znajduje zastosowanie w wielu gałęziach przemysłu, w szczególności tam gdzie wymagane jest szybkie i bezpieczne wyłączenie awaryjne maszyny.

• Wyłączanie awaryjne maszyn produkcyjnych (packaging, tekstylia, obróbka drewna).
• Sterowanie małymi podnośnikami i bramami przemysłowymi (kontrola drzwi, rolet).
• Instalacje w systemach transportu bliskiego oraz prostych liniach montażowych.
• Zastosowania zewnętrzne i w trudnych warunkach (hale przemysłowe, myjnie, chłodnie).

Wskazówki Montażowe

Montaż i podłączenie stacji sterującej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Stację montuje się na szynie DIN TH35 lub bezpośrednio do panelu za pomocą otworów montażowych. Przekrój przewodów dobrać zgodnie z obciążalnością prądową styków (zgodnie z dokumentacją techniczną). Moment dokręcania zacisków oraz dopuszczalny przekrój przewodów należy stosować według wytycznych producenta.

FAQ

• Czy przycisk jest podświetlany? Nie, przycisk grzybkowy w modelu XALK188G nie posiada podświetlenia. W razie potrzeby sygnalizacji stanu, można wykorzystać styk NO do sterowania zewnętrzną lampką.
• Jaki jest stopień ochrony stacji? Obudowa spełnia wymagania IP65 oraz NEMA 4 – jest pyłoszczelna i odporna na strugi wody, co pozwala na stosowanie w wilgotnych i zapylonych środowiskach.
• Jak działają styki w stanie spoczynku? W stanie nieaktywnym (przycisk nie wciśnięty) styki NC (normalnie zamknięte) przewodzą prąd, a styk NO (normalnie otwarty) jest rozwarty. Wciśnięcie grzybka powoduje rozwarcie styków NC i zwarcie styku NO.
