Stacja sterująca z przyciskiem grzybkowym Fi 40 Harmony XALD | XALK188F Schneider Electric

Opis i Kluczowe Cechy

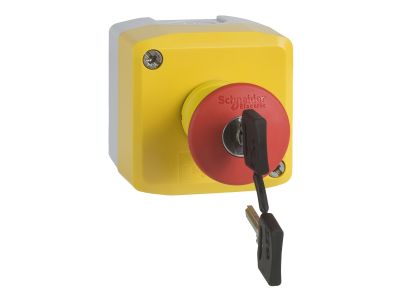

Stacja sterująca Schneider Electric XALK188F z przyciskiem grzybkowym φ40 mm w żółtej obudowie RAL1021 stanowi niezawodny element wyłącznika awaryjnego w maszynach przemysłowych. Wyposażona w 2 styki normalnie zamknięte (NC) oraz stopień ochrony IP65/IP69/IP69K, zapewnia bezpieczne przerywanie obwodów sterowania i odporność na trudne warunki środowiskowe. Szeroki zakres temperatur pracy od -40°C do 70°C gwarantuje funkcjonalność w klimacie od arktycznego po gorący.

• Przycisk grzybkowy φ40 mm: Duża, łatwo dostępna powierzchnia nacisku ułatwia szybkie wyłączenie awaryjne, nawet w rękawicach.
• 2 styki normalnie zamknięte (NC): Redundancja w obwodzie bezpieczeństwa – przerwanie obwodu przy każdorazowym wciśnięciu przycisku, zgodnie z wymogami kategorii zatrzymania awaryjnego.
• Stopień ochrony IP65, IP69, IP69K: Pyłoszczelność i odporność na strumienie wody oraz mycie wysokociśnieniowe – idealne do przemysłu spożywczego, maszynowego i środowisk zewnętrznych.
• Zakres temperatur pracy -40°C do 70°C: Niezawodne działanie w ekstremalnych warunkach – od mroźnych hal po nagrzane strefy produkcyjne.
• Żółta obudowa RAL1021: Wyraźny kontrast ułatwiający szybką lokalizację przycisku awaryjnego, zwiększający bezpieczeństwo obsługi.

Zgodność z Normami

Produkt spełnia międzynarodowe standardy jakości i bezpieczeństwa, potwierdzone certyfikacją morską (np. DNV, Lloyd’s). Posiada stopień ochrony IP65, IP69 oraz IP69K wg norm PN-EN 60529. Urządzenie jest zgodne z dyrektywami Unii Europejskiej i posiada oznaczenie CE.

Zastosowanie

Stacja sterująca XALK188F została zaprojektowana do zastosowań wymagających szybkiego i niezawodnego wyłączenia awaryjnego, a także jako element sterująco-sygnalizacyjny w prostych układach.

• Wyłączanie awaryjne w maszynach produkcyjnych – obrabiarki, prasy, linie montażowe.
• Sterowanie w systemach pakowania, tekstyliach, małych podnośnikach i windach towarowych.
• Kontrola bram garażowych, rolet, bram przemysłowych – szybkie zatrzymanie w razie potrzeby.
• Zastosowania w przemyśle morskim i ciężkim dzięki odporności na wilgoć, sól i wysokie ciśnienie wody.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Stacja montowana jest w otworze montażowym φ22 mm (grubość panelu do 2 mm). Należy stosować przewody o przekroju dobranym do obciążenia prądowego – dane prądowe nie są podane, dlatego należy kierować się dokumentacją techniczną odbiornika. Połączenia dokręcać momentem zgodnym z instrukcją producenta. Dla zachowania szczelności IP zaleca się stosowanie odpowiednich dławic kablowych.

FAQ

• Czy przycisk jest podświetlany? Nie, w modelu XALK188F przycisk grzybkowy nie posiada podświetlenia. Jest to mechaniczny element wyłącznika awaryjnego, bez elementów LED.
• Jaki stopień ochrony ma obudowa? Obudowa posiada stopień ochrony IP65, IP69 oraz IP69K – oznacza to pyłoszczelność oraz odporność na strumienie wody z dowolnego kierunku i mycie wysokociśnieniowe.
• Ile styków ma przycisk i w jakim są trybie? Przycisk wyposażony jest w 2 styki normalnie zamknięte (NC). Wciśnięcie powoduje rozwarcie obwodu.
