Stacja sterująca z przyciskiem grzybkowym Fi 40 Harmony XALD | XALK188E Schneider Electric

Opis i Kluczowe Cechy

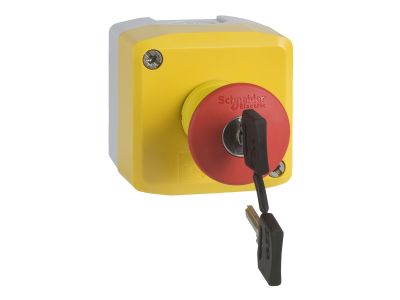

Stacja sterująca Schneider Electric Harmony XALK188E to kompaktowe urządzenie przeznaczone do funkcji zatrzymania awaryjnego. Wyposażona w czerwony przycisk grzybkowy (średnica 22 mm) z mechanizmem zwalniania klucza oraz dwa zestyków (1 normalnie otwarty + 1 normalnie zamknięty) pod zaciski śrubowe. Dzięki stopniowi ochrony IP66/IP67/IP69/IP69K stacja sprawdza się w najtrudniejszych warunkach przemysłowych – odporna na kurz, wodę, uderzenia i wibracje.

• Stopień ochrony IP66/IP67/IP69/IP69K: odporność na strumienie wody pod ciśnieniem, zanurzenie oraz mycie wysokociśnieniowe – idealna do maszyn w przemyśle spożywczym, chemicznym i na zewnątrz.
• Mechanizm zwalniania klucza: zapobiega przypadkowemu ponownemu uruchomieniu maszyny – wymaga fizycznego obrotu kluczem, co podnosi bezpieczeństwo operatora.
• 1 zestyk NO + 1 zestyk NC: umożliwia podwójne sterowanie – rozłączanie obwodu bezpieczeństwa (NC) i sygnalizację stanu (NO) w jednym urządzeniu.
• Zaciski śrubowe: solidne i pewne połączenie przewodów bez ryzyka samoistnego poluzowania – ułatwia szybki montaż w rozdzielnicy.
• Szeroki zakres temperatur pracy -40°C do +70°C: gwarantuje niezawodne działanie w halach przemysłowych, chłodniach i na zewnątrz.

Zgodność z Normami

Stacja sterująca XALK188E spełnia wymagania międzynarodowych norm i posiada certyfikację CE. Dzięki wysokiemu stopniowi ochrony oraz odporności na trudne warunki środowiskowe może być stosowana w aplikacjach wymagających certyfikatów morskich. Konkretne numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Stacja z przyciskiem grzybkowym dedykowana jest do realizacji funkcji zatrzymania awaryjnego (Emergency Stop) zgodnie z wymaganiami norm bezpieczeństwa maszyn. Sprawdza się w następujących scenariuszach:

• Sterowanie bezpieczeństwa maszyn – natychmiastowe odłączenie zasilania w sytuacji zagrożenia.
• Impulsy do styczników, przekaźników lub PLC – sygnał NO inicjujący sekwencję zatrzymania, a NC przerywający obwód główny.
• Automatyka budynkowa – w strefach o podwyższonej wilgotności (pompy, wentylacja, bramy przemysłowe).
• Zastosowania w przemyśle spożywczym i chemicznym – odporność na mycie chemikaliami i strumieniami wody pod ciśnieniem (IP69K).

Wskazówki Montażowe

Montaż stacji sterującej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu w otworze panelowym o średnicy 22 mm (zgodnie z normą DIN). Dokręcaj zaciski śrubowe momentem zalecanym w dokumentacji producenta. Przekrój przewodów dobierz do prądu obciążenia (zalecany max 2,5 mm²). Po montażu sprawdź działanie mechanizmu zwalniania klucza – przycisk powinien blokować się w pozycji wciśniętej, a powrót do stanu początkowego wymagać obrotu kluczem.

FAQ

• Czy stacja posiada podświetlenie? Nie – model XALK188E nie jest wyposażony w lampkę kontrolną. Podświetlenie można zrealizować, montując oddzielny przycisk lub lampkę w tej samej obudowie (wolne otwory 22 mm).
• Jaki jest stopień ochrony i czy można ją montować na zewnątrz? Stopień ochrony IP66/IP67/IP69/IP69K oznacza pełną ochronę przed kurzem i wodą – stacja nadaje się do montażu na zewnątrz, w myjniach, na statkach oraz w przemyśle spożywczym.
• Jak działa mechanizm zwalniania klucza – jakie są tryby pracy styku? Po wciśnięciu przycisku zestyk NC otwiera się (przerywa obwód bezpieczeństwa), a NO zamyka się (sygnalizacja stanu). Przycisk pozostaje zablokowany. Aby go odblokować, należy obrócić klucz zgodnie z ruchem wskazówek zegara – wtedy styki wracają do stanu początkowego (NC zamknięty, NO otwarty).
