Stacja sterująca z czerwonym przyciskiem grzybkowym Fi 40 żółta 1NC obrót Harmony XALD | XALK1781 Schneider Electric

Opis i Kluczowe Cechy

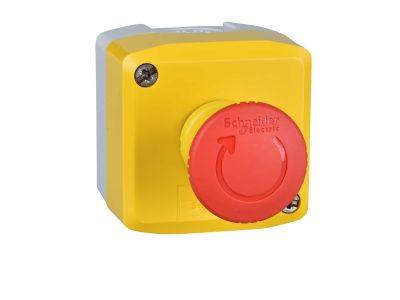

Stacja sterująca Harmony XALK1781 marki Schneider Electric to kompaktowe urządzenie wyposażone w czerwony przycisk grzybkowy o średnicy 40 mm z funkcją zwalniania przez obrót. Żółta obudowa zapewnia wysoką widoczność, a pojedynczy styk normalnie zamknięty (1NC) gwarantuje niezawodne przerywanie obwodu sterującego w sytuacjach awaryjnych. Przeznaczona do montażu w rozdzielnicach i na szynie TH35 (DIN), stanowi podstawowy element systemów bezpieczeństwa maszyn.

• Styk 1NC (normalnie zamknięty): Niezawodne rozłączanie obwodu sterującego – w przypadku awarii automatycznie otwiera obwód, zatrzymując maszynę lub proces bez ryzyka zwłoki.
• Zwalnianie przez obrót: Intuicyjny mechanizm odblokowania – po naciśnięciu przycisku blokada jest utrzymywana do momentu ręcznego obrotu, co zapobiega przypadkowemu wyłączeniu blokady.
• Średnica przycisku Fi 40 mm: Standardowy, łatwo dostępny rozmiar – kompatybilny z wieloma osłonami i akcesoriami, ułatwia integrację z istniejącymi panelami sterowniczymi.
• Czerwony przycisk na żółtym tle: Wyraźna kolorystyka zgodna z wymogami bezpieczeństwa – jednoznacznie identyfikuje funkcję STOP i zwiększa widoczność w warunkach słabego oświetlenia.
• Kompaktowa obudowa serii Harmony XALD: Niewielkie wymiary ułatwiają montaż w ciasnych rozdzielnicach, a solidna konstrukcja zapewnia trwałość w środowisku przemysłowym.

Zgodność z Normami

Stacja sterująca XALK1781 jest zaprojektowana zgodnie z europejskimi dyrektywami bezpieczeństwa i posiada certyfikat CE. Producent deklaruje zgodność z wymaganiami stawianymi urządzeniom do zatrzymywania awaryjnego, co pozwala na stosowanie jej w systemach bezpieczeństwa maszyn zgodnie z dyrektywą maszynową.

Zastosowanie

Stacja sterująca z przyciskiem grzybkowym przeznaczona jest przede wszystkim do realizacji funkcji STOP i umożliwia szybkie odłączenie zasilania sterującego w sytuacjach zagrożenia. Sprawdza się w instalacjach wymagających niezawodnego przerywania obwodu sterującego.

• Zatrzymanie awaryjne maszyn i urządzeń przemysłowych (obrabiarki, prasy, taśmociągi).
• Sterowanie impulsowe do styczników, przekaźników bezpieczeństwa lub wejść PLC w systemach automatyki.
• Element linii bezpieczeństwa w rozdzielnicach maszyn i liniach produkcyjnych.
• Wyłącznik bezpieczeństwa w instalacjach dźwigowych, wentylacyjnych i pompowych.

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością styku NC – w przypadku braku danych producenta stosować przekroje nie mniejsze niż 1,5 mm². Moment dokręcania śrub zacisków – postępować zgodnie z dokumentacją techniczną producenta (zazwyczaj 0,5–0,6 Nm). Po montażu należy sprawdzić działanie przycisku: wciśnięcie powinno zablokować styk, a obrót go zwolnić.

FAQ

• Czy stacja sterująca XALK1781 posiada podświetlenie? Nie, model XALK1781 jest wyposażony wyłącznie w przycisk grzybkowy bez podświetlenia LED. Funkcja sygnalizacji wizualnej może być realizowana za pomocą oddzielnych lamp sygnalizacyjnych.
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje w danych katalogowych konkretnego stopnia IP dla tego modelu. W typowych warunkach montażu wewnątrz rozdzielnicy (IP20) urządzenie pracuje w środowisku suchym i bezpyłowym. W przypadku montażu w strefie wilgotnej zaleca się dodatkową osłonę.
• Jaki jest tryb pracy styku – czy jest to styk NC bezpieczny w przypadku zaniku napięcia? Tak, styk 1NC (normalnie zamknięty) w stanie spoczynkowym przewodzi prąd. Wciśnięcie przycisku rozrywa obwód. W razie awarii przycisku (np. mechanicznego uszkodzenia) obwód pozostaje rozwarty, co zapewnia bezpieczne zatrzymanie maszyny – zgodnie z zasadą fail-safe.
