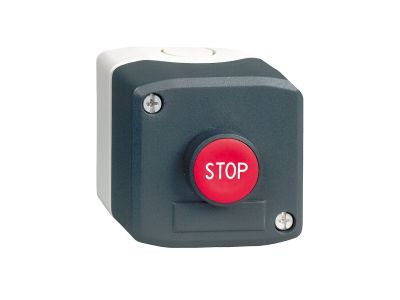

Stacja sterująca Harmony XALD ciemnoszara czerwony przycisk fi22 samopowrotny Stop 1 NC | XALD114 Schneider Electric

Opis i Kluczowe Cechy

Stacja sterująca Harmony XALD, oznaczona symbolem XALD114, to kompaktowy element sterowniczy wyposażony w czerwony przycisk Stop o średnicy 22 mm (fi22). Przycisk pracuje w trybie samopowrotnym (monostabilnym) i wyposażony jest w jeden styk normalnie zamknięty (1 NC). Rozwiązanie przeznaczone do montażu na szynie TH35 w rozdzielnicach lub obudowach, zapewnia ergonomiczną obsługę w układach sterowania maszyn i instalacji przemysłowych.

• Styk 1 NC (normalnie zamknięty): Po naciśnięciu przycisku styk rozwierany – zapewnia niezawodne przerywanie obwodu sterującego w funkcji STOP, np. w układach awaryjnego zatrzymania.
• Samopowrotny (monostabilny): Przycisk powraca do pozycji spoczynkowej po zwolnieniu – umożliwia chwilowe sterowanie, a w przypadku funkcji STOP wymaga dodatkowego mechanizmu blokady (produkt nie posiada blokady – należy stosować zewnętrzne przekaźniki bezpieczeństwa).
• Średnica przycisku 22 mm (fi22): Standardowy wymiar otworu montażowego, kompatybilny z szeroką gamą osprzętu i osłon (np. pierścienie ochronne, osłony przed przypadkowym naciśnięciem).
• Kompaktowa budowa: Stacja sterująca XALD114 zajmuje minimalną przestrzeń w rozdzielnicy, co ułatwia aranżację obwodów sterowniczych o dużej gęstości.
• Kolor obudowy ciemnoszary (RAL 7035) z czerwonym przyciskiem: Intuicyjne oznaczenie wizualne – czerwony kolor przycisku jednoznacznie identyfikuje funkcję STOP zgodnie z międzynarodowymi konwencjami.

Zgodność z Normami

Produkt jest zgodny z odpowiednimi normami europejskimi (dyrektywa niskonapięciowa LVD, dyrektywa kompatybilności elektromagnetycznej EMC) oraz posiada certyfikat CE. Szczegółowe dane dotyczące spełnianych norm (np. IEC/EN) dostępne są w karcie katalogowej producenta.

Zastosowanie

Stacja sterująca Harmony XALD114 znajduje zastosowanie w obwodach sterowniczych maszyn i urządzeń, gdzie wymagane jest bezpieczne i niezawodne wyłączanie awaryjne lub sygnalizacja. Dzięki stykowi NC i samopowrotnej konstrukcji nadaje się do różnorodnych scenariuszy.

• Funkcja awaryjnego zatrzymania (Stop) w maszynach przemysłowych – styk NC przerywa obwód sterujący stycznika lub przekaźnika.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC – np. przycisk Stop w układzie kaskadowym.
• Sygnalizacja stanu i przyciski wyłączające w tablicach rozdzielczych i pulpiterach sterowniczych.
• Automatyka budynkowa – sterowanie oświetleniem, bramami lub wentylacją (w obwodach niskiego napięcia sterującego).

Wskazówki Montażowe

Montaż i podłączenie stacji sterującej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie montażowej TH35 (DIN) w rozdzielnicy lub obudowie o odpowiednim stopniu ochrony. Przekrój przewodów przyłączeniowych należy dobrać do prądu obwodu sterującego (zgodnie z dokumentacją producenta). Moment dokręcania zacisków oraz długość odizolowania przewodów – stosuj się do instrukcji fabrycznej dołączonej do produktu.

FAQ

• Czy przycisk jest podświetlany? Nie, stacja sterująca XALD114 nie posiada wbudowanego podświetlenia. Przycisk jest w wersji pełnej (non-illuminated). W razie potrzeby sygnalizacji świetlnej należy zastosować dedykowany moduł LED (np. z serii Harmony).
• Jaki jest stopień ochrony stacji XALD114? Producent nie podaje w dostępnych danych konkretnego stopnia IP. W standardowych warunkach montażu wewnątrz rozdzielnicy (np. obudowie IP65) część wewnętrzna stacji powinna zapewniać ochronę przed dotykiem (IP20). Dla pracy w środowisku wilgotnym lub zapylonym wymagana jest zewnętrzna obudowa o odpowiednim stopniu ochrony.
• Jaki jest tryb pracy styku (normalnie zamknięty czy otwarty)? Styk jest normalnie zamknięty (NC – w nazwie 1 NC). W stanie spoczynkowym (przycisk nie naciśnięty) styk przewodzi. Po naciśnięciu przycisku styk rozwierany – przerywa obwód. Konfiguracja typowa dla funkcji STOP (bezpieczne odcięcie w przypadku zadziałania).
