Stacja sterująca ciemnoszara zz 2 przyciskami Fi-22mm i czerwoną lampką Harmony XALD | XALD363B Schneider Electric

Opis i Kluczowe Cechy

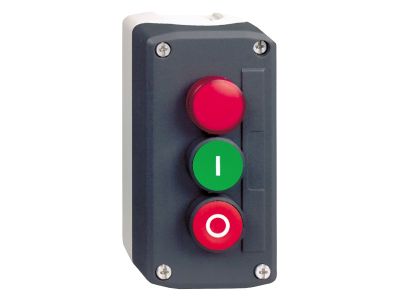

Stacja sterująca Schneider Electric Harmony XALD363B to kompleksowe rozwiązanie do lokalnego sterowania i sygnalizacji w maszynach oraz instalacjach przemysłowych. Wyposażona w dwa przyciski Fi-22mm – zielony oznaczony „I” (styk normalnie otwarty) oraz czerwony oznaczony „O” (styk normalnie zamknięty) – oraz czerwoną lampkę kontrolną LED zasilaną napięciem 24 Vac. Obudowa w kolorze ciemnoszarym z jasnoszarą bazą zapewnia trwałość i dobrą widoczność w trudnych warunkach.

• Stopień ochrony IP65 / NEMA typ 4: obudowa odporna na pył, strumienie wody, uderzenia oraz chemikalia – gwarantuje niezawodne działanie w wymagającym środowisku produkcyjnym.
• Styk NO (zielony przycisk) i styk NC (czerwony przycisk): umożliwiają intuicyjne sterowanie załączaniem i wyłączaniem obwodów bez ryzyka pomyłki.
• Czerwona lampka LED 24 Vac: sygnalizacja wizualna stanu pracy maszyny, niski pobór energii i długa żywotność źródła światła.
• Podwójna izolacja: zwiększone bezpieczeństwo użytkownika i ochrona przed porażeniem prądem.
• Kompatybilność z serią Harmony XB5: łatwa rozbudowa o dodatkowe przyciski, przełączniki czy elementy sygnalizacyjne w ramach jednej rodziny produktów.

Zgodność z Normami

Stacja sterująca spełnia wymagania norm międzynarodowych dla stopnia ochrony IP65 oraz NEMA typu 4. Posiada certyfikat CE. Produkt został zaprojektowany zgodnie z obowiązującymi przepisami bezpieczeństwa dla urządzeń niskiego napięcia.

Zastosowanie

Stacja XALD363B sprawdza się wszędzie tam, gdzie wymagane jest lokalne, proste sterowanie procesami włącz/wyłącz oraz sygnalizacja stanu pracy. Dzięki solidnej obudowie i odporności na czynniki zewnętrzne znajduje zastosowanie w wielu gałęziach przemysłu.

• Sterowanie maszynami produkcyjnymi – start/stop i sygnalizacja awarii.
• Automatyka w przemyśle tekstylnym, pakunkowym i spożywczym.
• Kontrola bram garażowych, rolet i innych urządzeń budynkowych.
• Sygnalizacja stanu w szafach sterowniczych i na panelach operatorskich.

Wskazówki Montażowe

Montaż i podłączenie stacji sterującej może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Obudowę montować w suchym miejscu lub w rozdzielnicy z zachowaniem odpowiedniego otworu montażowego (średnica 22 mm dla przycisków). Przekrój przewodów dobrać zgodnie z obciążeniem obwodu. Nie są wymagane dodatkowe uszczelki – obudowa gotowa do pracy po zamontowaniu w panelu.

FAQ

• Jakie napięcie i typ źródła światła ma lampka kontrolna? Lampka jest typu LED, kolor czerwony, zasilana napięciem 24 Vac. Źródło jest zintegrowane i przystosowane do długotrwałej pracy.
• Jaki stopień ochrony ma stacja XALD363B? Obudowa spełnia wymagania IP65 oraz NEMA typu 4 – jest pyłoszczelna, odporna na strumienie wody, uderzenia oraz działanie chemikaliów.
• Jakie styków zastosowano w przyciskach? Zielony przycisk (oznaczony „I”) posiada styk normalnie otwarty (NO), a czerwony przycisk (oznaczony „O”) – styk normalnie zamknięty (NC).
