Stacja sterująca ciemnoszara z przyciskiem grzybkowym Fi 40 Harmony XALD | XALD164 Schneider Electric

Opis i Kluczowe Cechy

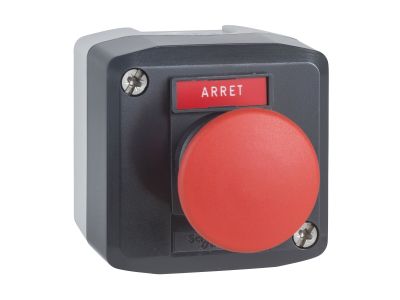

Stacja sterująca Schneider Electric Harmony XALD164 (symbol XALD164) to kompaktowa kaseta sterownicza wyposażona w czerwony przycisk grzybkowy Fi 40 z oznaczeniem „ARRET”. Zapewnia niezawodne sterowanie start/stop w trudnych warunkach przemysłowych dzięki wysokiej szczelności IP66/IP67/IP69/IP69K oraz odporności na uderzenia, wibracje, pył i wodę. Mechanizm powrotny sprężyny gwarantuje samoczynny powrót styku po zwolnieniu przycisku.

• Stopień ochrony IP66, IP67, IP69, IP69K: pełna ochrona przed pyłem i strumieniami wody pod wysokim ciśnieniem – stacja może pracować w myjniach, na zewnątrz i w środowiskach wilgotnych bez ryzyka uszkodzenia.
• Zestyk NC (normalnie zamknięty): bezpieczne przerywanie obwodu sterowania; w standardowych zastosowaniach start/stop służy jako obwód zatrzymania (stop) – przerwanie obwodu powoduje wyłączenie maszyny.
• Mechanizm powrotny sprężyny: przycisk automatycznie wraca do położenia spoczynkowego po zwolnieniu, co zapewnia jednoznaczne działanie i ułatwia obsługę.
• Zaciski śrubowe: pewne i trwałe połączenie przewodów, łatwe w montażu i przystosowane do przewodów o odpowiednim przekroju.
• Szeroki zakres temperatur pracy od -40°C do +70°C: niezawodne działanie w ekstremalnie niskich i wysokich temperaturach, od chłodni po gorące hale produkcyjne.

Zgodność z Normami

Stacja sterująca Schneider Electric Harmony XALD164 posiada certyfikację CE oraz spełnia wymagania europejskich norm dla aparatury sterowniczej. Produkt uzyskał certyfikat morski oraz klasyfikację Typ 4X, co potwierdza jego odporność na korozję i środowiska o podwyższonej wilgotności. Deklarowana szczelność IP66/IP67/IP69/IP69K gwarantuje ochronę w najcięższych warunkach.

Zastosowanie

Stacja sterująca XALD164 przeznaczona jest do realizacji funkcji start/stop w maszynach i urządzeniach przemysłowych. Dzięki wysokiej odporności na czynniki zewnętrzne znajduje zastosowanie w wymagających środowiskach.

• Sterowanie rozruchem i zatrzymaniem silników, przenośników, pomp i innych odbiorników w przemyśle.
• Wykorzystanie jako przycisk awaryjnego zatrzymania (stop) w liniach produkcyjnych – czerwony grzybek i oznaczenie ARRET ułatwiają szybką identyfikację.
• Praca w instalacjach zewnętrznych, myjniach, zakładach spożywczych, morskich i offshore ze względu na najwyższą klasę szczelności.
• W systemach automatyki budynkowej i sterowania bramami, roletami czy kurtynami – tam gdzie wymagana jest odporność na wilgoć i kurz.

Wskazówki Montażowe

Montaż i podłączenie stacji sterującej może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Stację montuje się na panelu lub w puszce instalacyjnej (wymiary otworu oraz sposób mocowania zgodnie z dokumentacją producenta). Przewody należy podłączyć do zacisków śrubowych z zachowaniem odpowiedniego momentu dokręcania i przekroju dobranego do prądu obwodu. Po zakończeniu montażu sprawdzić poprawność działania obwodu sterowania.

FAQ

• Czy przycisk grzybkowy jest podświetlany? Nie, w modelu XALD164 przycisk nie posiada podświetlenia LED. Jego widoczność zapewnia kontrastowy czerwony kolor oraz oznaczenie ARRET.
• Jaki stopień ochrony ma stacja? Stacja posiada stopień ochrony IP66, IP67, IP69 oraz IP69K, co oznacza całkowitą pyłoszczelność i odporność na działanie strumieni wody pod wysokim ciśnieniem, a także na zanurzenie i mycie parą wodną.
• Jaki typ styku zastosowano? Stacja wyposażona jest w jeden zestyk normalnie zamknięty (NC). W standardowej konfiguracji start/stop służy on jako obwód zatrzymania – przerwanie obwodu powoduje bezpieczne wyłączenie maszyny. Mechanizm powrotny sprężyny zapewnia automatyczny powrót do pozycji spoczynkowej.
