Stacja sterująca ciemnoszara z przyciskiem Fi-22mm Harmony XALD | XALD213E Schneider Electric

Opis i Kluczowe Cechy

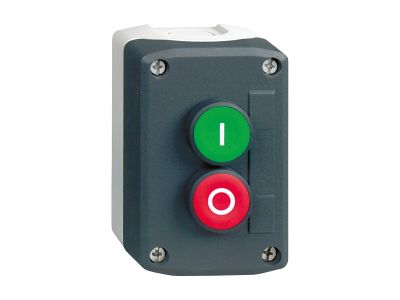

Stacja sterująca Schneider Electric Harmony XALD213E to kompaktowy panel z dwoma przyciskami: zielonym oznaczonym „I” (załącz) i czerwonym „O” (wyłącz). Wyposażona w 2 zestyki NO i 2 zestyki NC (łącznie 4 styki) z mechanicznym powrotem sprężyny zapewnia niezawodną kontrolę w obwodach sterowania. Zaciski śrubowe ułatwiają szybki montaż, a średnica otworu 22 mm umożliwia instalację w standardowych obudowach. Dzięki obudowie o stopniu ochrony IP66, IP67, IP69 oraz IP69K (a także Typ 4X) sprawdza się w środowiskach o podwyższonej wilgotności, pyle i strumieniach wody pod ciśnieniem. Szeroki zakres temperatur pracy (-40°C do 70°C) gwarantuje funkcjonalność w ekstremalnych warunkach.

• Stopień ochrony IP66/IP67/IP69/IP69K oraz Typ 4X: odporność na kurz, wodę (w tym mycie ciśnieniowe) i korozję – idealne do przemysłu spożywczego, chemicznego i zewnętrznych instalacji.
• Zakres temperatur -40°C do 70°C: stabilna praca w chłodniach, piekarniach lub na zewnątrz bez ryzyka uszkodzenia mechanizmów.
• 2 zestyki NO + 2 zestyki NC z powrotem sprężynowym: elastyczna konfiguracja – możliwość realizacji funkcji podwójnego start/stop, sygnalizacji lub sterowania dwoma obwodami jednocześnie.
• Zaciski śrubowe i średnica 22 mm: prosty i bezpieczny montaż w standardowych wycięciach obudów, kompatybilność z akcesoriami Harmony.
• Certyfikacja morska i odporność na uderzenia: spełnia wymagania środowisk morskich oraz wibracji – stosowana w maszynach budowlanych, rolniczych i stoczniach.

Zgodność z Normami

Stacja XALD213E posiada certyfikację CE oraz oznaczenie Typ 4X (NEMA). Zgodna z międzynarodowymi standardami dla aparatury sterowniczej, posiada również atesty dla zastosowań morskich. Producent deklaruje spełnienie odpowiednich norm dotyczących odporności na wodę, pył i uderzenia, co potwierdzają stopnie ochrony IP66, IP67, IP69 oraz IP69K.

Zastosowanie

Stacja sterująca Harmony XALD213E została zaprojektowana do pracy w wymagających warunkach przemysłowych i instalacjach zewnętrznych. Dzięki wysokiej szczelności i szerokiemu zakresowi temperatur znajduje zastosowanie w:

• Sterowaniu rozruchem i zatrzymaniem maszyn (funkcja start/stop) – bezpośrednie sterowanie stycznikami, przekaźnikami lub PLC.
• Automatyce budynkowej (bramy, kurtyny, wentylatory) – tam gdzie wymagana jest odporność na wilgoć i zapylenie.
• Instalacjach przemysłu spożywczego i chemicznego – częste mycie ciśnieniowe nie uszkadza obudowy.
• Systemach sygnalizacji i awaryjnego zatrzymania – czerwony przycisk „O” może pełnić funkcję wyłącznika bezpieczeństwa (w zależności od konfiguracji obwodu).

Wskazówki Montażowe

Montaż stacji sterującej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie mocuje się w wycięciu o średnicy 22 mm w płycie czołowej (grubość panelu zgodna z dokumentacją producenta). Przyłącza przewodów należy dokręcić zgodnie z momentem podanym w instrukcji, a przekrój przewodów dobrać do prądu roboczego styków. Stacja nie wymaga dodatkowego uszczelnienia przy standardowym montażu – stopień ochrony IP66+ zapewnia uszczelka w zestawie.

FAQ

• Czy stacja ma podświetlenie LED? Nie. Przyciski są mechaniczne (bez elementów świetlnych). W razie potrzeby sygnalizacji wizualnej można zastosować oddzielną lampkę lub przyciski z serii Harmony XB5 z wbudowanym LED.
• Jaki jest stopień ochrony stacji XALD213E? Deklarowane klasy IP66, IP67, IP69, IP69K oraz Typ 4X. Oznacza to odporność na kurz, zanurzenie (1 m/30 min), mycie gorącą wodą pod wysokim ciśnieniem oraz działanie czynników korozyjnych.
• Czy zestyki są normalnie otwarte czy zamknięte? W standardowej konfiguracji stacja zawiera 2 zestyki NO (normalnie otwarte) oraz 2 zestyki NC (normalnie zamknięte). Stan spoczynkowy każdego przycisku zależy od położenia – po naciśnięciu zielony przycisk zwiera NO, czerwony rozwiera NC, a po zwolnieniu sprężyna wraca do stanu wyjściowego.
