Stacja sterująca ciemnoszara z przyciskiem Fi-22mm Harmony XALD | XALD102E Schneider Electric

Opis i Kluczowe Cechy

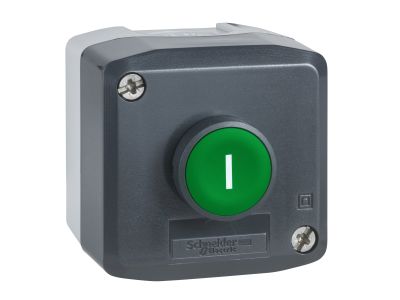

Stacja sterująca Schneider Electric Harmony XALD (symbol XALD102E) to kompaktowe urządzenie do sterowania start/stop, wyposażone w zielony przycisk „I” o średnicy otworu montażowego 22 mm. Posiada jeden zestyk NO oraz jeden zestyk NC (1NO+1NC) z mechanicznym powrotem sprężynowym, co zapewnia niezawodne i jednoznaczne sygnalizowanie stanu. Dzięki wysokiej szczelności IP66, IP67, IP69 oraz IP69K stacja sprawdza się w najtrudniejszych warunkach – pył, strumienie wody, para wodna i agresywne środki myjące nie stanowią zagrożenia. Obudowa w kolorze ciemnoszarym z jasną podstawą ułatwia rozpoznawanie w słabym oświetleniu.

• Zestyki 1NO + 1NC: umożliwiają realizację funkcji start/stop z oddzielnym sygnalizowaniem stanu spoczynku i zadziałania, co zwiększa bezpieczeństwo i czytelność sterowania.
• Stopnie ochrony IP66, IP67, IP69, IP69K: gwarantują odporność na wnikanie pyłu, krótkotrwałe zanurzenie oraz mycie wysokociśnieniowe (IP69K), co czyni stację idealną do spożywczego, chemicznego i morskiego środowiska.
• Mechanizm powrotny sprężyny: zapewnia szybki i niezawodny powrót przycisku do położenia spoczynkowego po zwolnieniu, eliminując ryzyko zawieszenia styku.
• Zaciski śrubowe: umożliwiają pewne i trwałe przyłączenie przewodów o odpowiednim przekroju, co jest kluczowe w warunkach wibracji i wstrząsów.
• Szeroki zakres temperatur pracy od -40°C do 70°C: pozwala na zastosowanie w klimacie umiarkowanym, arktycznym i gorącym bez degradacji materiałów.

Zgodność z Normami

Stacja sterująca Schneider Electric Harmony XALD102E spełnia międzynarodowe normy i uzyskała certyfikację CE oraz typ 4X (NEMA). Posiada również certyfikację morską, co potwierdza jej odporność na drgania, korozję i środowisko słonej mgły. Brak jest w dostępnych danych konkretnych numerów norm – produkt został zaprojektowany zgodnie z obowiązującymi dyrektywami europejskimi i standardami DIN dla aparatury sterowniczej.

Zastosowanie

Stacja XALD102E jest dedykowana do lokalnego sterowania maszynami i urządzeniami w przemyśle, gdzie wymagana jest wysoka odporność na czynniki zewnętrzne. Sprawdza się w aplikacjach start/stop oraz jako element systemów bezpieczeństwa.

• Sterowanie start/stop silników, pomp, wentylatorów i taśmociągów w warunkach mokrych i zapylonych.
• Impulsowe sterowanie stycznikami i przekaźnikami w szafach rozdzielczych o podwyższonej szczelności.
• Sygnalizacja stanu pracy maszyn (np. zielony przycisk „I” oznacza uruchomienie) w środowiskach spożywczych, chemicznych i offshore.
• Automatyka budynkowa w strefach narażonych na wilgoć – garaże podziemne, tunele, hale produkcyjne.

Wskazówki Montażowe

Montaż stacji sterującej powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Obudowę mocuje się za pomocą odpowiednich uchwytów (np. do puszki lub panelu przez otwór 22 mm). Przyciski i styki są fabrycznie okablowane – zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów powinien być dobrany do prądu roboczego obwodu. Po montażu sprawdź szczelność IP (np. obecność uszczelek).

FAQ

• Czy stacja ma podświetlenie LED przycisku? Nie, w modelu XALD102E przycisk „I” jest niepodświetlany. Jest to przycisk mechaniczny z powrotem sprężynowym. W razie potrzeby podświetlenia należy wybrać wariant z wbudowanym LED (np. seria XALD z literą L w symbolu).
• Jaki jest stopień ochrony stacji? Stacja posiada stopnie ochrony IP66, IP67, IP69 oraz IP69K. Oznacza to pełną ochronę przed pyłem (IP6x), ochronę przed krótkotrwałym zanurzeniem (IP67), ochronę przed strumieniami wody o wysokiej temperaturze (IP69) oraz myciem ciśnieniowym z bliska (IP69K).
• Jak działa mechanizm styku – NO i NC? W stanie spoczynku styki pozostają w konfiguracji: NO (normalnie otwarty) jest rozwarty, NC (normalnie zamknięty) – zwarty. Po naciśnięciu przycisku styki przełączają się: NO zwierają, NC rozwierają. Po zwolnieniu sprężyna przywraca stan spoczynkowy. Dzięki temu realizowane jest bezpieczne sterowanie start/stop z sygnalizacją stanu.
