Stacja sterująca ciemnoszara z przełącznikiem Fi-22mm Harmony XALD | XALD144E Schneider Electric

Opis i Kluczowe Cechy

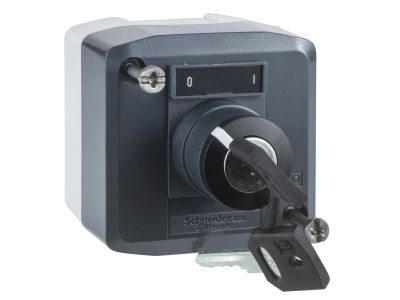

Stacja sterująca Schneider Electric Harmony XALD (symbol XALD144E) to kompaktowe urządzenie łączące w jednej obudowie przełącznik kluczykowy Fi-22mm z zestykami 1NO+1NC. Zaprojektowana do pracy w wymagających środowiskach, oferuje stopień ochrony IP66, IP67, IP69 oraz IP69K, co gwarantuje odporność na pył, wodę pod ciśnieniem i wysokotemperaturowe mycie. Obudowa w kolorze ciemnoszarym zapewnia trwałość wizualną i łatwą identyfikację w rozdzielnicach.

• Zestyki 1NO+1NC: uniwersalna konfiguracja umożliwiająca realizację funkcji start/stop bez konieczności stosowania dodatkowych przekaźników – oszczędność miejsca i czasu montażu.
• Stopień ochrony IP66/IP67/IP69/IP69K: całkowita odporność na pył, zanurzenie w wodzie oraz strumienie pod wysokim ciśnieniem (np. w przemyśle spożywczym) – niezawodne działanie w najcięższych warunkach.
• Certyfikacja morska i Typ 4X: spełnia wymagania środowisk morskich oraz NEMA 4X – korozja i wilgoć nie stanowią zagrożenia dla trwałości produktu.
• Zaciski śrubowe: łatwy i pewny montaż przewodów o odpowiednim przekroju – stabilne połączenie elektryczne bez ryzyka poluzowania.
• Przełącznik kluczykowy z kluczem nr 455: możliwość wycofania z pracy w pozycji lewej – zabezpieczenie przed nieautoryzowanym załączeniem, klucz wyjmowany tylko w pozycji wyłączonej.

Zgodność z Normami

Stacja sterująca XALD144E posiada certyfikat zgodności z międzynarodowymi standardami w zakresie ochrony obudowy (IP66/IP67/IP69/IP69K) oraz certyfikację morską i Typ 4X (NEMA). Producent deklaruje zgodność z wymaganiami dyrektyw unijnych i oznakowanie CE. Wszelkie normy szczegółowe (IEC/EN) należy weryfikować w dokumentacji technicznej produktu.

Zastosowanie

Dzięki wysokiej szczelności i wytrzymałości mechanicznej stacja XALD144E doskonale sprawdza się w aplikacjach przemysłowych i zewnętrznych, gdzie wymagana jest niezawodna kontrola start/stop maszyn i urządzeń.

• Sterowanie start/stop maszyn w przemyśle spożywczym, chemicznym i farmaceutycznym – odporność na mycie pod ciśnieniem.
• Realizacja impulsów sterujących do styczników, przekaźników lub wejść PLC w układach automatyki.
• Sygnalizacja stanów pracy (za pomocą dodatkowych lamp – nie wchodzą w skład zestawu) w rozdzielniach i pulpitach operatorskich.
• Zastosowanie w instalacjach narażonych na wilgoć, pył i korozję, np. w oczyszczalniach, dokach, na platformach wiertniczych.

Wskazówki Montażowe

Montaż stacji sterującej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na płaskiej powierzchni (np. płyta montażowa lub drzwi rozdzielnicy) za pomocą otworów montażowych w obudowie – nie przewidziano montażu na szynie TH35. Przekrój przewodów należy dobrać do obciążenia prądowego styków, a moment dokręcania zacisków śrubowych stosować zgodnie z dokumentacją producenta.

FAQ

• Czy stacja ma podświetlenie? Produkt nie posiada wbudowanego podświetlenia. Oprawki oświetleniowe (np. lampki LED) można montować oddzielnie w standardowym otworze Fi-22mm – nie są dołączone do zestawu.
• Jaki jest stopień ochrony stacji? Obudowa spełnia wymagania IP66, IP67, IP69 i IP69K, co oznacza pełną ochronę przed pyłem, krótkotrwałym zanurzeniem oraz strumieniami wody pod wysokim ciśnieniem i w wysokiej temperaturze.
• Jak działa styk kluczykowy? Przełącznik kluczykowy ma dwie pozycje: wycofanie z pracy (lewa) i załączenie (prawa). Klucz nr 455 można wyjąć tylko w pozycji wyłączonej, co uniemożliwia nieautoryzowane uruchomienie maszyny. Zestyki 1NO+1NC są przełączane mechanicznie w zależności od pozycji.
