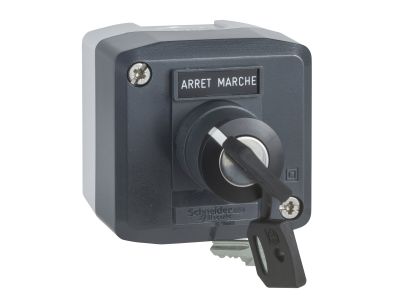

Stacja sterująca ciemnoszara z przełącznikiem Fi-22mm 1NO na klucz, Harmony XALD | XALD142 Schneider Electric

Opis i Kluczowe Cechy

Stacja sterująca Schneider Electric Harmony XALD142 to kompaktowe urządzenie wyposażone w przełącznik kluczykowy z jednym stykiem normalnie otwartym (1NO) w otworze montażowym Fi-22mm. Ciemnoszara obudowa zapewnia estetyczny wygląd w standardowych zastosowaniach przemysłowych i budynkowych. Przełącznik na klucz umożliwia autoryzowany dostęp do funkcji sterowania – wyłącznie osoba posiadająca klucz może zmienić stan styku, co zwiększa bezpieczeństwo obsługi.

• Styk 1NO (normalnie otwarty): Umożliwia załączanie obwodu sterowania po przekręceniu klucza – idealny do przywołania impulsu startowego, sygnalizacji lub aktywacji blokady.
• Otwór montażowy Fi-22mm: Zgodny z powszechnym standardem w aparaturze sterowniczej, co ułatwia integrację z panelami operatorskimi i puszkami.
• Mechanizm kluczykowy: Zapobiega przypadkowemu lub nieupoważnionemu przełączeniu – klucz można wyjąć tylko w jednej pozycji, co gwarantuje kontrolę nad stanem pracy.
• Ciemnoszara obudowa: Trwała, odporna na zabrudzenia i dopasowana do większości przemysłowych kolorystyk paneli.
• Seria Harmony XALD: Sprawdzona platforma konstrukcyjna Schneider Electric, gwarantująca kompatybilność z akcesoriami i łatwość rozbudowy stacji.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich standardów bezpieczeństwa, posiada oznaczenie CE. Przeznaczony do stosowania w obwodach sterowania do 250 V AC / 24 V DC (napięcie znamionowe izolacji wg dokumentacji producenta). Montaż i eksploatacja zgodna z ogólnymi zasadami dla aparatury łączeniowej niskiego napięcia.

Zastosowanie

Stacja sterująca Harmony XALD142 sprawdza się wszędzie tam, gdzie wymagane jest selektywne, autoryzowane załączanie sygnałów sterujących. Przełącznik kluczykowy 1NO stosuje się do:

• Blokady dostępu i rozruchu maszyn – tylko upoważniony operator może włączyć obwód.
• Impulsowego sterowania stycznikami, przekaźnikami lub wejściami PLC w szafach sterowniczych.
• Sygnalizacji stanów awaryjnych (przycisk potwierdzenia alarmu po otwarciu kluczem).
• Automatyce budynkowej – sterowanie bramami, roletami lub oświetleniem z ograniczeniem dostępu.

Wskazówki Montażowe

Montaż i podłączenie może wykonać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Przełącznik montuje się w otworze Fi-22mm (panel lub puszka) i zabezpiecza nakrętką. Przekrój przewodów należy dobrać do obciążenia styków (zgodnie z dokumentacją producenta). Moment dokręcania zacisków oraz dokładny schemat połączeń – według instrukcji dołączonej do urządzenia. Po zamontowaniu sprawdzić działanie klucza w obu pozycjach.

FAQ

• Czy przełącznik jest podświetlany LED? Nie, model XALD142 nie posiada podświetlenia. Jest to przełącznik mechaniczny z sygnalizacją położenia jedynie poprzez położenie klucza.
• Jaki stopień ochrony zapewnia obudowa? Producent nie podaje stopnia IP w oznakowaniu. Standardowo dla stacji sterowniczych serii Harmony XALD przewidziany jest stopień IP54 (przy prawidłowym montażu uszczelek), jednak dla konkretnego zastosowania należy sprawdzić dokumentację techniczną.
• Czy styk 1NO może pracować w trybie przełącznym? Nie, jest to styk normalnie otwarty (NO) – zwierany po przekręceniu klucza w pozycję ON. Nie ma w nim styku normalnie zamkniętego (NC). Do funkcji przełącznej (NO+NC) potrzebny jest model z dwoma stykami.
