SPN 525 złaczka kablowa (5x2,5) | 39.525 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

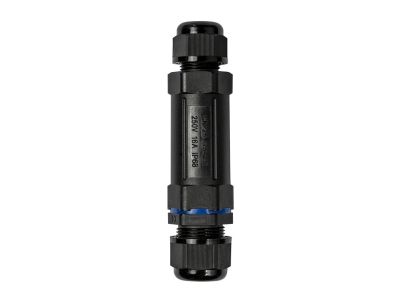

Złączka kablowa SPN 525 od renomowanego producenta Elektro-Plast to zaawansowane rozwiązanie przeznaczone do bezpiecznego i trwałego łączenia przewodów w instalacjach elektrycznych. Produkt został zaprojektowany z myślą o pracy w wymagających warunkach, gdzie kluczowe jest zachowanie ciągłości obwodu przy jednoczesnej ochronie przed czynnikami zewnętrznymi. Złączka obsługuje konfigurację 5x2,5 mm², co oznacza możliwość połączenia pięciu żył o przekroju znamionowym 2,5 mm² każda. Taki przekrój pozwala na stabilne przesyłanie energii elektrycznej w obwodach zasilających i sterowniczych, minimalizując spadki napięcia oraz ryzyko przegrzania styków.

Unikalną cechą modelu SPN 525 jest system dwuczęściowych uszczelek umieszczonych na końcówkach złączki. Rozwiązanie to pozwala na precyzyjne dopasowanie stopnia uszczelnienia do średnicy zewnętrznej zastosowanego przewodu, co jest kluczowe dla zachowania deklarowanej klasy szczelności i ochrony wnętrza złącza przed wilgocią oraz pyłem.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Wykorzystanie wysokiej jakości tworzyw sztucznych zapewnia odpowiednią izolację elektryczną oraz odporność mechaniczną. Konstrukcja złączki wspiera utrzymanie parametrów ochrony IP, pod warunkiem zastosowania się do instrukcji montażu uszczelek, co jest zgodne z wymogami dotyczącymi osprzętu instalacyjnego pracującego w trudnych warunkach środowiskowych.

Zastosowanie

Złączka SPN 525 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych, zarówno wewnątrz, jak i na zewnątrz budynków. Jest idealnym wyborem dla:

• Instalacji oświetlenia zewnętrznego i ogrodowego, gdzie wymagana jest wysoka odporność na wilgoć.
• Łączenia kabli zasilających w puszkach instalacyjnych i natynkowych.
• Systemów automatyki budynkowej wymagających pewnego połączenia pięciożyłowego.
• Prac serwisowych i modernizacyjnych, gdzie konieczne jest szybkie i bezpieczne przedłużenie istniejących linii zasilających o przekroju 2,5 mm².

Wskazówki Montażowe

Aby zapewnić maksymalną trwałość połączenia oraz pełną wodoszczelność, należy ściśle przestrzegać wytycznych dotyczących konfiguracji uszczelek:

• Dla kabli o średnicy zewnętrznej Φ6-9 mm: Należy pozostawić obie części uszczelki złączone. Zapewni to optymalny docisk i szczelność przy mniejszym przekroju kabla.
• Dla kabli o średnicy zewnętrznej Φ9-11 mm: Należy usunąć jedną część uszczelki, pozostawiając tylko jeden element uszczelniający. Pozwala to na swobodne wprowadzenie grubszego przewodu przy zachowaniu pełnej bariery ochronnej.
• Należy zwrócić uwagę na odpowiedni moment dokręcania dławnic, aby nie uszkodzić izolacji kabla, jednocześnie gwarantując stabilność mechaniczną przewodu w złączce.

FAQ

• Czy złączka SPN 525 może być stosowana bezpośrednio w ziemi? Produkt zapewnia wysoką szczelność dzięki dwuczęściowym uszczelkom, jednak przy montażu bezpośrednio w gruncie zaleca się stosowanie dodatkowych osłon lub dedykowanych mas uszczelniających zgodnie z dobrą praktyką elektroinstalatorską.
• Co się stanie, jeśli nie dopasuję uszczelki do średnicy kabla? Niezastosowanie się do instrukcji (np. pozostawienie dwóch uszczelek przy kablu 11mm) może uniemożliwić poprawne dokręcenie nakrętki, natomiast usunięcie uszczelki przy cienkim kablu (6mm) spowoduje nieszczelność i ryzyko awarii instalacji.
• Do jakich przewodów dedykowana jest ta złączka? Złączka jest zoptymalizowana pod przewody pięciożyłowe o przekroju 2,5 mm², co czyni ją standardowym rozwiązaniem dla trójfazowych obwodów odbiorczych.
