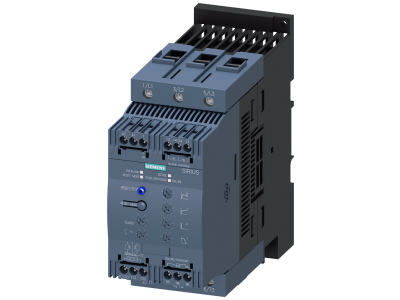

Softstart SIRIUS łagodny rozruch S3, 80A, 45kW/400V, 40 stopni, AC200-480V, AC/DC24V | 3RW4046-1TB04 Siemens

Alternatywny kod produktu: 3RW40461TB04

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW4046-1TB04 (seria 3RW40) przeznaczony do łagodnego rozruchu i zatrzymywania trójfazowych silników asynchronicznych. Zaprojektowany do pracy w trybie S3, oferuje prąd znamionowy 80 A, moc 45 kW przy 400 V AC, zakres napięcia zasilania AC 200-480 V oraz napięcie sterujące AC/DC 24 V. Kompaktowa konstrukcja ze zintegrowanym bypassem pozwala zaoszczędzić miejsce w szafie sterowniczej i ogranicza wydzielanie ciepła. Idealne rozwiązanie do zastosowań standardowych, gdzie wymagana jest redukcja prądów rozruchowych i ochrona napędu.

• Prąd 80 A / moc 45 kW (400 V): Umożliwia sterowanie silnikami o znacznym obciążeniu, redukując przeciążenia sieci podczas rozruchu.
• Zintegrowany bypass: Zmniejsza straty ciepła w szafie sterowniczej i wydłuża żywotność urządzenia, umożliwiając pracę bez dodatkowego chłodzenia.
• Zakres napięcia AC 200–480 V: Elastyczność podłączenia do różnych sieci trójfazowych bez konieczności stosowania dodatkowych transformatorów.
• Napięcie sterujące AC/DC 24 V: Ułatwia integrację z układami automatyki i sterowania PLC, zapewniając bezpieczne i niskonapięciowe sterowanie.
• Inteligentne monitorowanie i ochrona: Zabezpiecza softstart przed przegrzaniem oraz silnik przed przeciążeniem; funkcja ograniczenia prądu rozruchowego i zdalny reset usterek.

Zgodność z Normami

Urządzenie spełnia wymagania norm międzynarodowych IEC i UL/CSA. Posiada dopuszczenia do stosowania w strefach zagrożonych wybuchem (ATEX / IEC Ex), co umożliwia bezpieczną pracę w środowiskach gazowych i pyłowych. Certyfikat CE potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Softstart SIRIUS 3RW4046-1TB04 został zaprojektowany do standardowych aplikacji przemysłowych, w których kluczowe jest łagodne rozpędzanie silników, ograniczenie skoków prądu oraz ochrona mechaniczna napędu.

• Rozruch i zatrzymywanie pomp, wentylatorów i sprężarek – redukcja uderzeń hydraulicznych i wahań ciśnienia.
• Napędy przenośników taśmowych i podajników – płynne przyspieszanie ogranicza przeciążenia mechaniczne łańcuchów i pasów.
• Maszyny pakujące, miksery i wirówki – minimalizacja skoków momentu obrotowego i ochrona przed uszkodzeniami mechanicznymi.
• Zastosowania w strefach zagrożonych wybuchem (ATEX/IEC Ex) – bezpieczna praca w przemyśle chemicznym, petrochemicznym i młynarskim.

Wskazówki Montażowe

Montaż i podłączenie softstartu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Przekrój przewodów zasilających i sterujących dobrać do prądu znamionowego 80 A oraz obciążenia cieplnego. Momenty dokręcania zacisków stosować zgodnie z danymi na obudowie lub w instrukcji. Zapewnić odpowiednią wentylację w szafie sterowniczej – przy montażu w wysokich temperaturach otoczenia (do 40°C) zachować odstępy wentylacyjne.

FAQ

• Czy softstart posiada wbudowany bypass? Tak, model 3RW4046-1TB04 ma zintegrowany bypass, który podczas pracy ustabilizowanej omija tyrystory, redukując straty mocy i nagrzewanie się urządzenia.
• Jakie jest napięcie sterowania? Napięcie sterujące wynosi AC/DC 24 V – jest przystosowane do bezpośredniego podłączenia do typowych zasilaczy i sterowników PLC.
• W jakiej temperaturze otoczenia może pracować ten softstart? Dopuszczalna temperatura otoczenia podczas pracy wynosi 40°C (zgodnie z danymi katalogowymi). W wyższych temperaturach może być wymagane zmniejszenie obciążenia lub zastosowanie opcjonalnego wentylatora.
