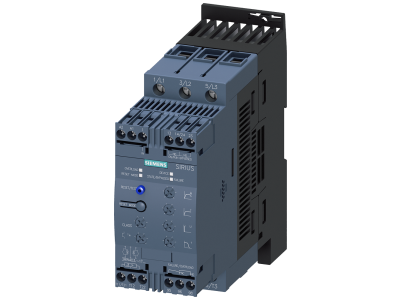

Softstart SIRIUS łagodny rozruch S2, 72A, 37kW/400V, 40 stopni, AC200-480V, AC/DC24V | 3RW4038-1TB04 Siemens

Alternatywny kod produktu: 3RW40381TB04

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW4038-1TB04 firmy Siemens to zaawansowany rozrusznik łagodnego rozruchu przeznaczony do standardowych zastosowań z silnikami asynchronicznymi trójfazowymi. Urządzenie o prądzie znamionowym 72 A i mocy 37 kW przy 400 V zapewnia płynny rozruch i zatrzymywanie, redukując prądy szczytowe oraz chroniąc sieć przed wahaniami napięcia. Napięcie zasilania głównego AC 200–480 V oraz napięcie sterowania AC/DC 24 V umożliwiają elastyczne wpięcie w różne instalacje. Zintegrowany bypass pozwala na oszczędność miejsca i ogranicza wydzielanie ciepła w szafie sterowniczej.

• Prąd znamionowy 72 A: bezpieczna praca w obwodach silnikowych o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc 37 kW przy 400 V: dopasowanie do typowych silników trójfazowych w przemyśle i infrastrukturze.
• Zintegrowany bypass: zwarta konstrukcja i mniejsze nagrzewanie się szafy sterowniczej, co wydłuża żywotność komponentów.
• Napięcie sterowania AC/DC 24 V: kompatybilność z nowoczesnymi systemami automatyki i PLC, łatwa integracja.
• Funkcje monitorowania i zabezpieczeń: ochrona przed przegrzaniem (softstart) i przeciążeniem silnika, możliwość ustawienia maksymalnego prądu rozruchu oraz zdalnego resetu usterek.

Zgodność z Normami

Produkt posiada dopuszczenia międzynarodowe zgodne z normami IEC oraz UL/CSA. Przeznaczony jest również do zastosowań w strefach zagrożonych wybuchem (certyfikaty ATEX i IEC Ex). Urządzenie spełnia wymogi dyrektyw Unii Europejskiej i posiada oznaczenie CE.

Zastosowanie

Softstart SIRIUS 3RW4038-1TB04 znajduje zastosowanie wszędzie tam, gdzie wymagany jest łagodny rozruch i zatrzymywanie silników asynchronicznych, przy jednoczesnej redukcji obciążeń mechanicznych i elektrycznych.

• Sterowanie pracą pomp, wentylatorów, sprężarek i taśmociągów w przemyśle.
• Automatyka budynkowa – rozruch silników w systemach HVAC (klimatyzacja, wentylacja).
• Zastosowania w strefach zagrożonych wybuchem (ATEX/IEC Ex) – np. w przemyśle chemicznym czy wydobywczym.
• Modernizacja układów gwiazda–trójkąt – oszczędność miejsca i okablowania przy zachowaniu bezobsługowej pracy.

Wskazówki Montażowe

Montaż i podłączenie softstartu może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania i odczekać do rozładowania kondensatorów. Urządzenie montować na płycie montażowej lub szynie DIN (zgodnie z dokumentacją techniczną). Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 72 A. Moment dokręcania śrub zacisków stosować zgodnie z zaleceniami producenta – dokładne wartości podano w karcie katalogowej. Zaleca się zapewnienie odpowiedniej wentylacji w szafie sterowniczej, zwłaszcza przy pracy ciągłej.

FAQ

• Jakie jest napięcie sterowania w tym modelu? Napięcie sterowania wynosi AC/DC 24 V, co umożliwia bezpośrednie podłączenie do sterowników PLC i przekaźników.
• Czy softstart posiada zabezpieczenie przeciążeniowe silnika? Tak, wbudowana funkcja monitorowania chroni silnik przed przeciążeniem, a dodatkowo urządzenie posiada zabezpieczenie termiczne własne.
• Jak działa zintegrowany bypass? Po zakończeniu rozruchu obwód główny jest zwierany przez bypass, co eliminuje straty mocy w tyrystorach i zmniejsza nagrzewanie się softstartu w szafie sterowniczej.
