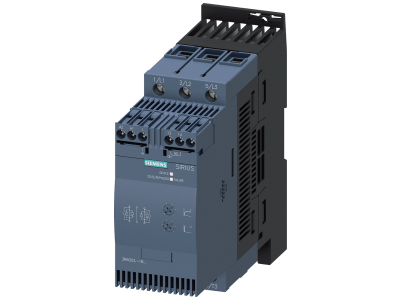

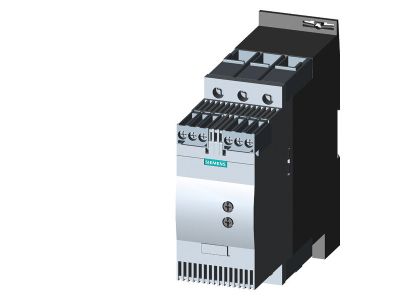

Softstart SIRIUS łagodny rozruch S2, 63A, 30kW/400V, 40 stopni, AC200-480V, AC/DC110-230V | 3RW3037-1BB14 Siemens

Alternatywny kod produktu: 3RW30371BB14

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW3037-1BB14 firmy Siemens to urządzenie do łagodnego rozruchu silników asynchronicznych trójfazowych, zaprojektowane z myślą o standardowych zastosowaniach przemysłowych. Prąd znamionowy 63 A i moc 30 kW przy 400 V umożliwiają bezpieczną pracę w układach napędowych o znacznym obciążeniu. Zintegrowany bypass redukuje straty ciepła w szafie sterowniczej, a szeroki zakres napięć zasilania AC 200-480 V oraz sterowania AC/DC 110-230 V zapewnia uniwersalność podłączeń. Urządzenie oferuje płynny rozruch, ograniczenie prądów rozruchowych i zmniejszenie obciążeń mechanicznych, co przekłada się na dłuższą żywotność napędu i oszczędność miejsca w porównaniu z klasycznym układem gwiazda-trójkąt.

• Prąd znamionowy 63 A / moc 30 kW (400 V): Umożliwia bezpieczną pracę z silnikami o znacznym obciążeniu, bez ryzyka przeciążenia i przegrzewania się komponentów.
• Zintegrowany bypass: Minimalizuje wydzielanie ciepła w szafie sterowniczej, pozwala na bardziej zwartą konstrukcję rozruchu i zmniejsza straty energii w trybie pracy ciągłej.
• Szeroki zakres napięcia zasilania AC 200-480 V: Zapewnia elastyczność podłączenia do różnych sieci przemysłowych, bez konieczności stosowania dodatkowych transformatorów.
• Napięcie sterowania AC/DC 110-230 V: Ułatwia integrację z istniejącymi systemami sterowania (styki, przekaźniki, PLC), niezależnie od rodzaju napięcia pomocniczego.
• Płynny rozruch i redukcja prądów szczytowych: Ogranicza spadki napięcia w sieci podczas startu silnika, chroni łożyska i przekładnie przed udarami mechanicznymi, wydłużając żywotność napędu.

Zgodność z Normami

Softstart SIRIUS 3RW3037-1BB14 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych na całym świecie. Urządzenie posiada certyfikat CE.

Zastosowanie

Softstart SIRIUS przeznaczony jest do łagodnego rozruchu i zatrzymywania silników asynchronicznych w standardowych aplikacjach przemysłowych i infrastrukturalnych. Główne scenariusze użycia:

• Sterowanie rozruchem pomp, wentylatorów, sprężarek i taśmociągów – redukcja przeciążeń hydraulicznych i mechanicznych.
• Zastosowanie w instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja) – płynny start zapobiega wahaniom ciśnienia i chroni sieć zasilającą.
• Przemysł spożywczy, chemiczny i maszynowy – eliminacja udarów rozruchowych w napędach mieszadeł, kruszarek i obrabiarek.
• Infrastruktura wodociągowa i kanalizacyjna – ochrona pomp przed uderzeniem hydraulicznym oraz ograniczenie prądów rozruchowych w sieciach o ograniczonej mocy zwarciowej.

Wskazówki Montażowe

Montaż i podłączenie softstartu SIRIUS 3RW3037-1BB14 mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 oraz do przykręcenia do płyty montażowej w szafie sterowniczej. Dokręcaj zaciski śrubowe zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów przyłączeniowych dobierz odpowiednio do prądu znamionowego 63 A i temperatury otoczenia 40°C. Przy zastosowaniu przyłączy sprężynowych używaj odpowiednich narzędzi do zaciskania końcówek.

FAQ

• Czy softstart ma wbudowany bypass? Tak, model 3RW3037-1BB14 posiada zintegrowany bypass, który po zakończeniu rozruchu zwierana tyrystory, co redukuje straty ciepła i umożliwia pracę bez dodatkowego stycznika obejściowego.
• Jakie napięcie sterowania jest wymagane? Urządzenie pracuje z napięciem sterującym AC/DC 110-230 V (zaciski A1/A2). W razie potrzeby dostępne są warianty z napięciem 24 V – dla tego modelu obowiązuje zakres 110-230 V.
• Jaka jest dopuszczalna temperatura otoczenia podczas pracy? Softstart został zaprojektowany do pracy w temperaturze otoczenia do 40°C. W wyższych temperaturach może być konieczne obniżenie prądu znamionowego lub zastosowanie dodatkowego chłodzenia – szczegóły w dokumentacji technicznej.
