Softstart SIRIUS łagodny rozruch S2, 45A, 22kW/400V, 40 stopni, AC200-480V, AC/DC110-230V | 3RW3036-1BB14 Siemens

Alternatywny kod produktu: 3RW30361BB14

Opis i Kluczowe Cechy

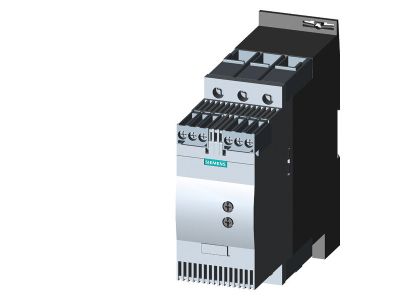

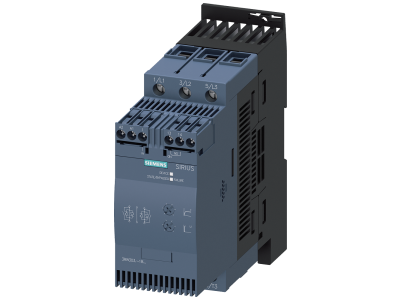

Softstart SIRIUS 3RW3036-1BB14 to kompaktowy rozrusznik łagodnego rozruchu przeznaczony do standardowych zastosowań z silnikami asynchronicznymi trójfazowymi. Prąd znamionowy 45 A i moc do 22 kW przy 400 V (dla temperatury otoczenia 40°C) pozwalają na bezpieczne sterowanie napędami o znacznym obciążeniu, minimalizując ryzyko przegrzania. Zakres napięcia zasilania AC 200–480 V oraz napięcie sterowania AC/DC 110–230 V zapewniają elastyczność w różnych instalacjach przemysłowych.

• Prąd znamionowy 45 A: gwarantuje bezpieczną pracę w obwodach o wysokim obciążeniu, bez ryzyka przeciążenia styków bypassu.
• Moc 22 kW przy 400 V (40°C): umożliwia niezawodny rozruch silników o średniej mocy, redukując straty energii podczas startu.
• Zintegrowany bypass: ogranicza nagrzewanie się w szafie sterowniczej i wydłuża żywotność układu, eliminując konieczność stosowania zewnętrznych styczników obejściowych.
• Płynny rozruch i redukcja prądów szczytowych: zapobiega wahaniom napięcia sieciowego oraz odciąża zasilanie i elementy mechaniczne napędu (pasy, przekładnie, sprzęgła).
• Szeroki zakres napięcia sterowania AC/DC 110–230 V: ułatwia integrację z istniejącymi systemami automatyki bez konieczności stosowania dodatkowych przetwornic.

Zgodność z Normami

Softstart SIRIUS 3RW3036-1BB14 spełnia wymagania międzynarodowych norm bezpieczeństwa i jakości, w tym standardów IEC, UL oraz CSA. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Dopuszczenia na całym świecie gwarantują bezproblemowe stosowanie w instalacjach przemysłowych zarówno w Europie, jak i w Ameryce Północnej.

Zastosowanie

Rozrusznik łagodnego rozruchu 3RW3036 jest przeznaczony do sterowania silnikami asynchronicznymi w aplikacjach wymagających ograniczenia prądu rozruchowego i obciążeń udarowych. Sprawdza się w układach, gdzie priorytetem jest ochrona napędu i sieci zasilającej.

• Sterowanie silnikami pomp, wentylatorów, sprężarek i przenośników w przemyśle oraz budynkach komercyjnych.
• Zastępowanie tradycyjnych rozruchów gwiazda-trójkąt – oszczędność miejsca w szafie sterowniczej i redukcja okablowania.
• Automatyka budynkowa i systemy HVAC, gdzie wymagany jest łagodny start i zatrzymanie napędu.
• Linie produkcyjne i maszyny pakujące – eliminacja udarów mechanicznych wydłuża żywotność elementów napędowych.

Wskazówki Montażowe

Montaż i instalacja softstartu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed przystąpieniem do prac bezwzględnie odłącz zasilanie obwodu głównego i sterowniczego. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania śrub przyłączeniowych oraz przekroje przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy 45 A. Zaleca się zachowanie odpowiednich odstępów wentylacyjnych wokół obudowy, aby zapewnić prawidłowe odprowadzanie ciepła.

FAQ

• Czy softstart 3RW3036 posiada wbudowany bypass? Tak, urządzenie wyposażono w zintegrowany bypass, który po zakończeniu rozruchu zwierza tyrystory, redukując straty mocy i nagrzewanie w szafie.
• Jakie napięcie sterowania jest wymagane? Napięcie sterowania powinno mieścić się w zakresie AC/DC 110–230 V – pozwala to na podłączenie do typowych źródeł zasilania pomocniczego w instalacjach przemysłowych.
• Czy softstart można stosować z silnikami o mocy 30 kW? Dla temperatury otoczenia 40°C maksymalna moc silnika wynosi 22 kW przy 400 V. Przy wyższej mocy należy dobrać model o większym prądzie znamionowym lub zastosować chłodzenie.
