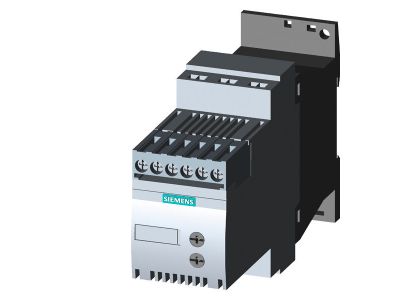

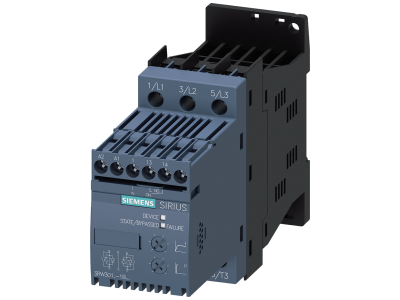

Softstart SIRIUS 17,6A 7,5KW 400V 200-480V AC Sterowanie 24V AC DC wielkość S00, Zaciski śrubowe | 3RW3018-1BB04 Siemens

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW3018-1BB04 marki SIEMENS to zaawansowane urządzenie energoelektroniczne zaprojektowane do optymalizacji procesu rozruchu trójfazowych silników asynchronicznych. Dzięki znamionowemu prądowi roboczemu wynoszącemu 17,6 A oraz mocy znamionowej 7,5 kW przy napięciu 400 V, urządzenie to stanowi idealne rozwiązanie dla standardowych aplikacji przemysłowych. Kompaktowa obudowa o wielkości S00 pozwala na znaczną oszczędność miejsca w szafie sterowniczej, co jest kluczowe przy modernizacji istniejących systemów.

• Płynny rozruch: Urządzenie eliminuje gwałtowne skoki momentu obrotowego, co bezpośrednio przekłada się na dłuższą żywotność przekładni, pasów napędowych i łożysk.
• Zintegrowany system Bypass: Po zakończeniu fazy rozruchu, wbudowane styki obejściowe przejmują przewodzenie prądu, co minimalizuje straty mocy i ogranicza wydzielanie ciepła wewnątrz rozdzielnicy.
• Redukcja prądów szczytowych: Ograniczenie prądu rozruchowego zapobiega spadkom napięcia w sieci zasilającej, chroniąc inne wrażliwe urządzenia elektroniczne.
• Uniwersalne sterowanie: Napięcie sterujące 24 V AC/DC zapewnia kompatybilność z nowoczesnymi systemami automatyki i sterownikami PLC.
• Zaciski śrubowe: Solidne przyłącza śrubowe gwarantują trwały kontakt elektryczny i odporność na wibracje.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Posiada dopuszczenia uznawane na całym świecie, w tym certyfikację IEC, UL oraz CSA, co umożliwia jego bezproblemowy eksport i montaż w maszynach przeznaczonych na rynki globalne. Urządzenie spełnia rygorystyczne normy dotyczące kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa użytkowania w środowiskach przemysłowych.

Zastosowanie

Softstart 3RW3018-1BB04 znajduje szerokie zastosowanie w aplikacjach, gdzie wymagany jest łagodny start bez konieczności regulacji prędkości obrotowej podczas pracy ciągłej. Jest to doskonała alternatywa dla rozruszników typu gwiazda-trójkąt. Typowe obszary wykorzystania to:

• Pompy i wentylatory: Eliminacja uderzeń hydraulicznych w rurociągach oraz redukcja naprężeń mechanicznych łopat wentylatorów.
• Przenośniki taśmowe: Płynny start zapobiega szarpnięciom transportowanego materiału oraz ślizganiu się taśm.
• Kompresory: Zmniejszenie obciążenia mechanicznego podczas startu pod ciśnieniem.
• Małe mieszalniki i wirówki: Ochrona układów napędowych przed przeciążeniami dynamicznymi.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm lub płycie montażowej. Ze względu na wielkość S00, softstart charakteryzuje się wyjątkową gęstością upakowania mocy. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalną przewodność i uniknąć przegrzania styków.
• Wentylacja: Mimo zintegrowanego bypassu, należy zachować zalecane odstępy montażowe powyżej i poniżej urządzenia, aby umożliwić swobodną konwekcję powietrza.
• Zabezpieczenie zwarciowe: Jako zabezpieczenie przed zwarciem należy stosować odpowiednio dobrane bezpieczniki lub wyłączniki silnikowe serii SIRIUS 3RV, które są w pełni kompatybilne z modułowym systemem 3RW.

FAQ

1. Czy softstart 3RW30 oferuje funkcję łagodnego zatrzymania (soft stop)?
Model 3RW30 jest dedykowany do łagodnego rozruchu. Jeśli aplikacja wymaga również kontrolowanego zatrzymania, zaleca się wybór serii 3RW40 lub wyższej.

2. Czy urządzenie wymaga zewnętrznego stycznika bypass?
Nie, softstart posiada zintegrowane styki bypass, co upraszcza okablowanie i zmniejsza wymiary całego układu rozruchowego.

3. Jakie są korzyści z napięcia sterującego 24V AC/DC?
Pozwala to na bezpośrednie zasilanie obwodów sterowania z bezpiecznego napięcia niskiego, co podnosi standardy bezpieczeństwa obsługi i ułatwia integrację z systemami sterowania PLC bez konieczności stosowania dodatkowych przekaźników pośredniczących.
