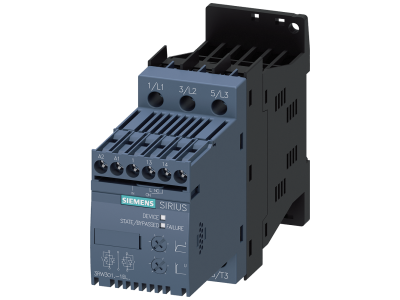

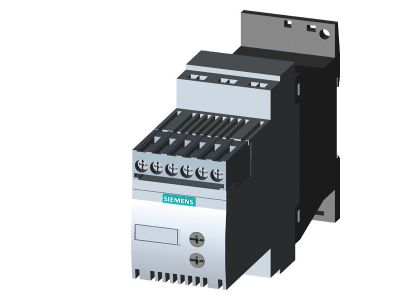

Softstart SIRIUS 17.6A 7.5KW 400V 200-480V AC Sterowanie 110-230V AC DC wielkość S00 Zaciski śrubowe | 3RW3018-1BB14 Siemens

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW3018-1BB14 renomowanej marki SIEMENS to zaawansowane urządzenie energoelektroniczne zaprojektowane do optymalizacji pracy trójfazowych silników asynchronicznych. Urządzenie charakteryzuje się prądem znamionowym pracy wynoszącym 17,6 A, co przy napięciu 400 V pozwala na efektywną obsługę silników o mocy do 7,5 kW. Dzięki zastosowaniu dwufazowego sterowania, softstart skutecznie redukuje prąd rozruchowy we wszystkich trzech fazach, co minimalizuje obciążenia mechaniczne układu napędowego oraz ogranicza spadki napięcia w sieci zasilającej.

• Zintegrowany system Bypass: Po zakończeniu fazy rozruchu, wewnętrzne styki bypassu przejmują przewodzenie prądu, co eliminuje straty mocy na elementach półprzewodnikowych i zapobiega ich przegrzewaniu.
• Kompaktowa obudowa S00: Wyjątkowo małe wymiary zewnętrzne pozwalają na znaczną oszczędność miejsca na szynie montażowej DIN, co jest kluczowe w gęsto upakowanych rozdzielnicach sterowniczych.
• Regulacja potencjometryczna: Intuicyjne nastawy czasu rozruchu, napięcia początkowego oraz czasu zatrzymania pozwalają na precyzyjne dopasowanie charakterystyki pracy do konkretnego obciążenia.
• Elektroniczne gaszenie łuku: System zabezpieczający styki bypassu podczas przełączania, co znacząco wydłuża żywotność mechaniczną i elektryczną urządzenia.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z najwyższymi standardami bezpieczeństwa i jakości obowiązującymi w przemyśle elektrotechnicznym. Softstart spełnia wymagania normy IEC/EN 60947-4-2, co potwierdza jego niezawodność jako aparatury łączeniowej niskiego napięcia. Posiada certyfikację CE oraz dopuszczenia wymagane na rynkach międzynarodowych, co gwarantuje bezpieczną eksploatację w wymagających środowiskach przemysłowych.

Zastosowanie

Softstart SIRIUS 3RW30 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagany jest łagodny rozruch bez gwałtownych skoków momentu obrotowego. Jest idealną alternatywą dla tradycyjnych układów gwiazda-trójkąt, eliminując niebezpieczne dla mechaniki impulsy prądowe. Główne obszary zastosowań to:

• Pompy i wentylatory: Redukcja uderzeń hydraulicznych w rurociągach oraz ograniczenie naprężeń pasów napędowych.
• Przenośniki taśmowe: Płynny start zapobiega przesuwaniu się transportowanego materiału i chroni przekładnie.
• Sprężarki: Zmniejszenie obciążenia sieci elektrycznej podczas startu pod ciśnieniem.
• Małe mieszalniki i wirówki: Ochrona delikatnych elementów konstrukcyjnych maszyn.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie TH35 (DIN). Ze względu na wydzielanie ciepła podczas fazy rozruchu, należy zachować odpowiednie odstępy wentylacyjne określone w dokumentacji technicznej. Zaciski śrubowe zapewniają trwałe i pewne połączenie przewodów; zaleca się stosowanie odpowiednich momentów dokręcania, aby uniknąć przegrzania punktów styku. Szeroki zakres napięcia sterowania od 110 V do 230 V AC/DC pozwala na dużą elastyczność przy projektowaniu obwodów sterowniczych i integrację z różnymi systemami automatyki.

FAQ

• Czy softstart 3RW30 posiada wbudowane zabezpieczenie przeciążeniowe silnika? Tak, seria Sirius 3RW30 oferuje ochronę przed przeciążeniem, a wybrane konfiguracje pozwalają na opcjonalne podłączenie termistorowej ochrony silnika.
• Dlaczego sterowanie dwufazowe jest korzystne? Pozwala ono na zachowanie kompaktowych wymiarów urządzenia przy jednoczesnym skutecznym ograniczeniu prądu w każdej z trzech faz zasilających silnik.
• Czy urządzenie może pracować w dowolnej pozycji? Zaleca się montaż pionowy, aby zapewnić optymalną konwekcję powietrza i chłodzenie radiatora.
