Softstart SIRIUS łagodny rozruch S00, 12,5A, 5,5kW/400V, 40 stopni, AC200-480V, AC/DC110-230V | 3RW3017-1BB14 Siemens

Alternatywny kod produktu: 3RW30171BB14

Opis i Kluczowe Cechy

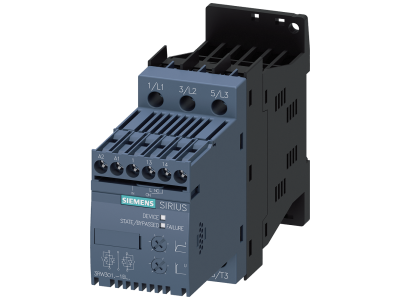

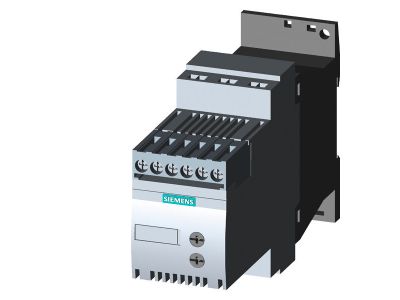

Softstart Siemens SIRIUS 3RW3017-1BB14 to kompaktowe urządzenie do łagodnego rozruchu i zatrzymywania trójfazowych silników asynchronicznych w standardzie S00. Prąd znamionowy 12,5 A przy mocy 5,5 kW/400 V oraz zakres napięcia zasilania AC 200–480 V i napięcia sterowania AC/DC 110–230 V zapewniają szeroką uniwersalność zastosowań. Dzięki niewielkim wymiarom oszczędza cenne miejsce w rozdzielnicy na szynie montażowej.

• Prąd 12,5 A / moc 5,5 kW przy 400 V: dedykowany do softstartu silników o średniej mocy – bezpieczna praca bez przeciążenia toru prądowego.
• Regulowany potencjometrem czas i napięcie rozruchu oraz czas zatrzymania: elastyczne dopasowanie charakterystyki rozruchu do wymagań napędu (pompy, wentylatory, przenośniki).
• Zintegrowany bypass z elektronicznym gaszeniem łuku: po rozruchu silnik zasilany jest bezpośrednio, co ogranicza straty ciepła i zwiększa sprawność układu.
• Dwufazowe sterowanie z ciągłą regulacją napięcia: eliminuje impulsowe wzrosty prądu typowe dla przełączania gwiazda-trójkąt, utrzymując prąd we wszystkich trzech fazach na najniższym poziomie w trakcie rozruchu.
• Wbudowana ochrona silnika przed przeciążeniem oraz opcjonalna termistorowa ochrona silnika: kompleksowe zabezpieczenie przed uszkodzeniem w wyniku przeciążenia lub przegrzania.

Zgodność z Normami

Softstart spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Produkt został zaprojektowany i wyprodukowany zgodnie z uznanymi standardami bezpieczeństwa oraz normami serii IEC/EN obowiązującymi dla urządzeń do łagodnego rozruchu silników.

Zastosowanie

Softstart SIRIUS 3RW3017-1BB14 przeznaczony jest do sterowania rozruchem i zatrzymaniem trójfazowych silników asynchronicznych w instalacjach przemysłowych i infrastrukturalnych.

• Sterowanie płynnym rozruchem i zatrzymaniem pomp, wentylatorów, sprężarek oraz przenośników taśmowych.
• Redukcja skoków prądu i momentu obrotowego w napędach o dużym momencie bezwładności.
• Automatyka budynkowa i przemysłowa – integracja z systemami sterowania PLC poprzez wejście sterujące AC/DC 110–230 V.
• Zastosowania, w których wymagana jest oszczędność miejsca montażowego w rozdzielnicy – kompaktowa obudowa S00 na szynę TH35.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Softstart montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów zasilających i sterowniczych należy dobrać zgodnie z obciążalnością prądową i lokalnymi przepisami. Momenty dokręcania połączeń śrubowych należy stosować zgodnie z dokumentacją producenta. Zaleca się zachowanie odpowiednich odstępów wentylacyjnych wokół urządzenia dla zapewnienia poprawnego odprowadzania ciepła.

FAQ

• Czy softstart 3RW3017-1BB14 posiada wbudowany bypass? Tak, urządzenie wyposażone jest w zintegrowany bypass, który po zakończeniu rozruchu zwierza tyrystory, eliminując straty przewodzenia i zwiększając sprawność układu. Bypass jest zabezpieczany elektronicznym systemem gaszenia łuku.
• Jak ustawić parametry rozruchu? Czas rozruchu, napięcie początkowe oraz czas zatrzymania reguluje się trzema niezależnymi potencjometrami umieszczonymi na panelu czołowym softstartu. Umożliwia to szybkie i powtarzalne dostrojenie charakterystyki do danego napędu.
• Jaki stopień ochrony ma softstart? Standardowa aparatura modułowa montowana wewnątrz rozdzielnic charakteryzuje się stopniem ochrony IP20. W przypadku konieczności pracy w trudniejszych warunkach środowiskowych zaleca się zabudowę w szczelnej szafie sterowniczej.
