Softstart PSR85-600-11, napięcie zasilania 208-600V AC, 85A, 45kW, sterowanie 24V AC/DC | 1SFA896114R1100 ABB

Alternatywny kod produktu: 1SFA896114R1100

Opis i Kluczowe Cechy

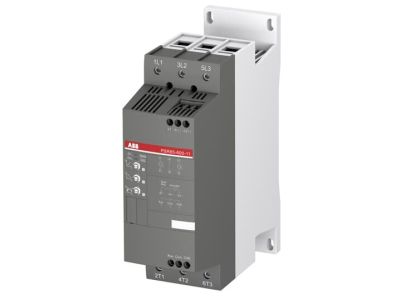

Softstart PSR85-600-11 (symbol 1SFA896114R1100) to kompaktowy softstart do trójfazowych silników indukcyjnych o prądzie znamionowym 85A (45kW przy 400V) i napięciu zasilania 208–600V AC. Urządzenie realizuje funkcję łagodnego rozruchu i zatrzymania poprzez sterowanie dwufazowe, co znacznie redukuje udar prądowy i mechaniczny podczas rozruchu silnika. Wbudowane obejście (bypass) aktywuje się automatycznie po zakończeniu rozruchu, zwiększając sprawność energetyczną i obniżając nagrzewanie się urządzenia.

• Znamionowy prąd 85A i moc 45kW: Umożliwia rozruch silników o mocy do 45kW przy 400V, co pokrywa zapotrzebowanie większości aplikacji przemysłowych.
• Napięcie zasilania 208–600V AC: Dostosowanie do różnych standardów sieci zasilających – od standardów amerykańskich po europejskie.
• Sterowanie 24V AC/DC: Zasilanie układu sterującego i sygnałów wejściowych, kompatybilne z większością systemów automatyki.
• Regulowane rampy rozruchu i zatrzymania: Trzy potencjometrów umożliwiają precyzyjne dostosowanie czasu narastania napięcia i czasu hamowania, co minimalizuje obciążenie mechaniczne silnika.
• Wbudowane obejście (bypass): Redukuje straty mocy i nagrzewanie się urządzenia podczas pracy ciągłej, zwiększając trwałość i efektywność energetyczną.

Zgodność z Normami

Softstart PSR85-600-11 spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla urządzeń sterujących silnikami elektrycznymi, w tym normami IEC 60947-4-2 i UL 508.

Zastosowanie

Softstart PSR85-600-11 dedykowany jest do aplikacji wymagających łagodnego rozruchu trójfazowych silników indukcyjnych w celu ograniczenia udarów prądowych i mechanicznych.

• Rozruch pomp wirowych, pomp głębinowych i pomp odśrodkowych w systemach wodociągowych i kanalizacyjnych.
• Sterowanie wentylatorami i dmuchawami w instalacjach HVAC oraz systemach wentylacji przemysłowej.
• Zastosowania w sprężarkach powietrza i gazu – redukcja udaru prądowego podczas rozruchu.
• Napędy przenośników taśmowych i innych maszyn przemysłowych o średnim obciążeniu.

Wskazówki Montażowe

Montaż i podłączenie softstartu powinno być wykonane przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta i obowiązującymi przepisami. Przed montażem należy upewnić się, że napięcie zasilania jest zgodne z parametrami urządzenia. Softstart należy zainstalować w miejscu suchym, dobrze wentylowanym i wolnym od drgań. Połączenia elektryczne należy wykonać zgodnie ze schematem znajdującymym się w dokumentacji produktu, zachowując odpowiednie momenty dokręcania przewodów. Po montażu należy przeprowadzić testy działania, weryfikując poprawność ramp rozruchu i zatrzymania.

FAQ

• Jakie są maksymalne parametry rozruchu softstartu PSR85-600-11? Softstart obsługuje do 100 rozruchów na godzinę przy obciążeniu znamionowym 85A. W przypadku częstszych rozruchów zaleca się stosowanie chłodzenia wymuszonego.
• Czy softstart PSR85-600-11 posiada funkcję komunikacji Fieldbus? Podstawowa wersja nie posiada zintegrowanej komunikacji Fieldbus. Możliwość jej dodania istnieje poprzez zastosowanie zewnętrznego adaptera i wtyczki Fieldbus.
• Jakie sygnały wyjściowe są dostępne w softstarcie? Urządzenie posiada wyjścia przekaźnikowe sygnałów RUN (praca) i TOR (awaria) w stanie normalnie otwartym (NO), co umożliwia integrację z systemami sterowania i monitorowania.
