Softstart PSR60-600-11, napięcie zasilania 208-600V AC, 60A, 30kW, sterowanie 24V AC/DC | 1SFA896112R1100 ABB

Opis i Kluczowe Cechy

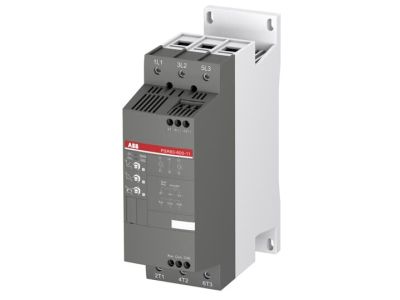

Softstart ABB PSR60-600-11 o numerze katalogowym 1SFA896112R1100 to zaawansowane urządzenie energoelektroniczne zaprojektowane z myślą o optymalizacji rozruchu i zatrzymania silników trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 60 A, co przy standardowym napięciu 400 V AC przekłada się na obsługę silników o mocy do 30 kW. Szeroki zakres napięcia pracy od 208 V AC do 600 V AC sprawia, że jednostka jest niezwykle uniwersalna i może pracować w różnych standardach sieciowych.

Kluczową zaletą serii PSR jest jej kompaktowa budowa, będąca jedną z najmniejszych na rynku w tej klasie mocy. Softstart realizuje sterowanie w dwóch fazach, co pozwala na skuteczną redukcję udarów prądowych oraz momentu mechanicznego podczas startu silnika. Urządzenie posiada zintegrowany układ obejścia (bypass), który po zakończeniu fazy rozruchu mostkuje tyrystory. Rozwiązanie to znacząco ogranicza straty energii w postaci ciepła, zwiększa żywotność komponentów oraz pozwala na oszczędność miejsca w szafie sterowniczej poprzez eliminację konieczności montażu zewnętrznego stycznika bypass.

• Znamionowe napięcie sterowania: 24 V AC/DC, co umożliwia bezpośrednią współpracę z nowoczesnymi systemami automatyki i sterownikami PLC.
• Interfejs użytkownika: Trzy czytelne potencjometry umieszczone na froncie obudowy pozwalają na precyzyjną nastawę czasu rampy rozruchu, czasu rampy zatrzymania oraz napięcia początkowego.
• Sygnalizacja stanu: Wyjścia przekaźnikowe RUN (praca) oraz TOR (Top of Ramp - zakończenie rozruchu) w konfiguracji normalnie otwartej (NO) ułatwiają integrację z układami nadrzędnymi.
• Wydajność: Możliwość wykonania do 100 rozruchów na godzinę, co predysponuje urządzenie do pracy w cyklach o wysokiej częstotliwości.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w warunkach przemysłowych. Softstart PSR60-600-11 spełnia wymagania normy IEC/EN 60947-4-2 dotyczącą sterowników i rozruszników silników prądu przemiennego z elementami półprzewodnikowymi. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Dzięki swojej charakterystyce i wysokiej sprawności, softstart PSR60-600-11 znajduje szerokie zastosowanie w aplikacjach B2B, gdzie kluczowa jest ochrona mechaniczna napędu oraz stabilność sieci zasilającej. Do typowych obszarów eksploatacji należą:

• Układy pompowe: Eliminacja uderzeń hydraulicznych (tzw. młota wodnego) podczas startu i zatrzymania, co wydłuża żywotność rurociągów i armatury.
• Wentylacja: Redukcja naprężeń pasów napędowych i łożysk w dużych wentylatorach przemysłowych.
• Kompresory i sprężarki: Zapewnienie łagodnego startu pod obciążeniem przy jednoczesnym ograniczeniu spadków napięcia w sieci.
• Systemy transportowe: Płynny rozruch przenośników taśmowych, zapobiegający przesuwaniu się lub uszkodzeniu transportowanego towaru.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem elektrycznym. Softstart PSR60-600-11 jest przystosowany do montażu na standardowej szynie DIN 35 mm lub na płycie montażowej za pomocą śrub. Należy zachować odpowiednie odstępy wentylacyjne powyżej i poniżej urządzenia, aby zapewnić swobodny przepływ powietrza chłodzącego. Przy podłączaniu przewodów siłowych należy zwrócić uwagę na moment dokręcania zacisków, aby uniknąć przegrzania styków. Urządzenie idealnie współpracuje z wyłącznikami silnikowymi ABB serii MS, a dedykowane zestawy połączeń mechanicznych pozwalają na stworzenie estetycznego i zwartego zestawu rozruchowego bez zbędnego okablowania.

FAQ

• Czy PSR60-600-11 wymaga zewnętrznego zabezpieczenia przeciążeniowego? Tak, seria PSR nie posiada wbudowanego zabezpieczenia przeciążeniowego silnika. Zaleca się stosowanie wyłącznika silnikowego (MMS) lub przekaźnika przeciążeniowego.
• Czy można sterować softstartem za pomocą sieci Fieldbus? Tak, istnieje możliwość komunikacji poprzez protokoły takie jak Modbus-RTU, Profibus czy DeviceNet przy użyciu zewnętrznego adaptera i wtyczki FieldbusPlug firmy ABB.
• Czy urządzenie może pracować z silnikami o mniejszej mocy? Tak, softstart obsłuży silniki o prądzie znamionowym mniejszym niż 60 A, o ile mieszczą się one w zakresie roboczym urządzenia (od 3 A).
