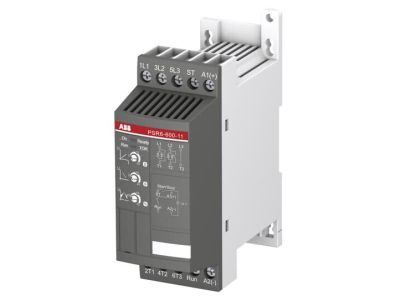

Softstart PSR6-600-11, napięcie zasilania 208-600V AC, 6,8A, 3kW, sterowanie 24V DC | 1SFA896104R1100 ABB

Opis i Kluczowe Cechy

Softstart PSR6-600-11 marki ABB to zaawansowane urządzenie energoelektroniczne zaprojektowane z myślą o optymalizacji rozruchu i zatrzymania trójfazowych silników asynchronicznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 6,8 A, co przy standardowym napięciu sieciowym pozwala na efektywną obsługę silników o mocy do 3 kW. Dzięki szerokiemu zakresowi napięcia pracy od 208 V AC do 600 V AC, jednostka ta jest niezwykle uniwersalna i może być stosowana w różnorodnych systemach zasilania przemysłowego.

• Sterowanie dwufazowe: Softstart realizuje płynną kontrolę napięcia w dwóch fazach, co pozwala na skuteczną redukcję udarów prądowych oraz mechanicznych podczas startu i zatrzymania maszyny.
• Zintegrowany Bypass: Wbudowane obejście (bypass) aktywuje się po zakończeniu fazy rozruchu. Rozwiązanie to znacząco ogranicza straty energii, redukuje wydzielanie ciepła wewnątrz obudowy i pozwala na rezygnację z zewnętrznych styczników obejściowych, co oszczędza miejsce na szynie DIN.
• Kompaktowa konstrukcja: Seria PSR to najmniejsze gabarytowo softstarty w ofercie ABB, co czyni je idealnym wyborem do gęsto upakowanych szaf sterowniczych.
• Intuicyjna konfiguracja: Na panelu frontowym znajdują się trzy czytelne potencjometry, które umożliwiają precyzyjne ustawienie czasu rampy rozruchu, czasu rampy zatrzymania oraz początkowego poziomu napięcia.
• Sygnalizacja stanu: Urządzenie wyposażone jest w wyjście przekaźnikowe sygnału RUN (styk normalnie otwarty - NO), co ułatwia integrację z nadrzędnymi systemami sterowania PLC.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w wymagających warunkach przemysłowych. Softstart PSR6-600-11 spełnia wymagania normy IEC/EN 60947-4-2 dotyczącą sterowników i rozruszników silników prądu przemiennego z elementami półprzewodnikowymi. Posiada certyfikację CE oraz jest przystosowany do pracy w środowiskach o wysokiej częstotliwości łączeń – do 100 rozruchów na godzinę, co potwierdza jego wysoką trwałość eksploatacyjną.

Zastosowanie

Dzięki swojej charakterystyce i wysokiej wydajności, softstart PSR6-600-11 znajduje szerokie zastosowanie w aplikacjach, gdzie kluczowe jest wyeliminowanie uderzeń hydraulicznych oraz naprężeń mechanicznych. Idealnie sprawdza się w:

• Pompach wodnych: Redukcja zjawiska uderzenia hydraulicznego w rurociągach podczas startu i stopu.
• Wentylatorach: Płynne przyspieszanie mas wirujących, co wydłuża żywotność pasów napędowych i łożysk.
• Sprężarkach: Zmniejszenie obciążenia sieci elektrycznej podczas rozruchu pod obciążeniem.
• Przenośnikach taśmowych: Eliminacja szarpnięć, które mogłyby uszkodzić transportowany towar lub mechanizmy napędowe.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm. Należy zwrócić szczególną uwagę na zapewnienie odpowiedniej przestrzeni wentylacyjnej nad i pod urządzeniem, aby umożliwić swobodny przepływ powietrza. Napięcie sterownicze 24V AC/DC powinno być doprowadzone do zacisków sterujących z zachowaniem odpowiedniej polaryzacji w przypadku prądu stałego. Softstart PSR6-600-11 jest w pełni kompatybilny z ręcznymi rozrusznikami silnikowymi (MMS) serii MS116 lub MS132 – ABB oferuje dedykowane łączniki mechaniczne, które pozwalają na stworzenie zwartej i estetycznej grupy rozruchowej bez konieczności stosowania dodatkowego okablowania siłowego między wyłącznikiem a softstartem.

FAQ

1. Czy softstart PSR6-600-11 wymaga zewnętrznego stycznika bypass?
Nie, urządzenie posiada wbudowane styki obejściowe, co upraszcza instalację i zmniejsza koszty systemu.

2. Czy można sterować tym urządzeniem za pomocą sieci Fieldbus?
Tak, istnieje możliwość komunikacji z systemami nadrzędnymi (np. Profibus, Modbus) przy użyciu zewnętrznego adaptera i odpowiedniej wtyczki FieldbusPlug firmy ABB.

3. Jakie jest napięcie sterowania dla tego modelu?
Model ten jest przystosowany do napięcia sterowania 24V AC/DC, co jest standardem w nowoczesnych układach automatyki przemysłowej.

4. Ile rozruchów na godzinę może wykonać to urządzenie?
Softstarty serii PSR są przystosowane do intensywnej pracy, pozwalając na wykonanie do 100 cykli rozruchowych w ciągu godziny.
