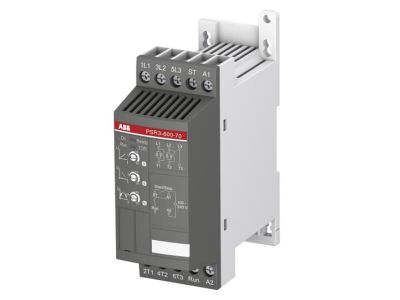

Softstart PSR3-600-70, napięcie zasilania 208-600V AC, 3,9A, 1,5kW, sterowanie 100-240V AC | 1SFA896103R7000 ABB

Opis i Kluczowe Cechy

Softstart ABB PSR3-600-70 o numerze katalogowym 1SFA896103R7000 to zaawansowane urządzenie energoelektroniczne zaprojektowane z myślą o optymalizacji rozruchu i zatrzymania małych silników trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 3,9 A (przy standardowych warunkach pracy 3 A) oraz mocą znamionową 1,5 kW, co czyni je idealnym rozwiązaniem dla aplikacji o mniejszym zapotrzebowaniu energetycznym. Szeroki zakres napięcia pracy od 208 V AC do 600 V AC pozwala na elastyczne zastosowanie w różnych systemach zasilania, natomiast uniwersalne napięcie sterowania w zakresie 100-240 V AC przy częstotliwości 50/60 Hz ułatwia integrację z typowymi obwodami sterowniczymi.

Kluczową zaletą serii PSR jest wbudowany styk obejściowy (bypass). Rozwiązanie to pozwala na zredukowanie strat energii oraz ograniczenie wydzielania ciepła po zakończeniu procesu rozruchu, co znacząco wydłuża żywotność urządzenia i pozwala na montaż w mniejszych obudowach. Sterowanie odbywa się w dwóch fazach, co zapewnia płynną rampę napięciową przy zachowaniu kompaktowych wymiarów. Użytkownik ma do dyspozycji trzy precyzyjne potencjometry umieszczone na froncie obudowy, które umożliwiają intuicyjne nastawienie czasu rozruchu, czasu zatrzymania oraz napięcia początkowego.

• Kompaktowa budowa: Najmniejsza seria softstartów ABB, oszczędzająca miejsce na szynie DIN.
• Wbudowany Bypass: Redukcja strat mocy i uproszczenie instalacji elektrycznej.
• Sygnalizacja stanu: Wyjście przekaźnikowe sygnału RUN (styk normalnie otwarty NO) do monitorowania pracy urządzenia.
• Wysoka częstotliwość pracy: Możliwość wykonania do 100 rozruchów na godzinę.
• Komunikacja: Opcjonalna obsługa protokołów Fieldbus poprzez zewnętrzny adapter.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami przemysłowymi, co gwarantuje bezpieczeństwo i niezawodność w trudnych warunkach eksploatacyjnych. Softstart PSR3-600-70 spełnia wymagania norm dotyczących aparatury niskonapięciowej, zapewniając odpowiednią izolację oraz odporność na zakłócenia elektromagnetyczne. Produkt posiada certyfikację niezbędną do stosowania w profesjonalnych instalacjach automatyki przemysłowej na rynkach światowych.

Zastosowanie

Dzięki swojej charakterystyce i wysokiej sprawności, softstart PSR3-600-70 znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest szczególnie rekomendowany do urządzeń, gdzie wymagane jest ograniczenie udarów mechanicznych oraz prądowych podczas startu silnika. Typowe aplikacje obejmują:

• Pompy: Eliminacja zjawiska uderzenia hydraulicznego w rurociągach.
• Wentylatory: Płynne przyspieszanie łopat, co redukuje naprężenia na paskach napędowych.
• Sprężarki: Zmniejszenie obciążenia sieci zasilającej podczas rozruchu pod ciśnieniem.
• Przenośniki: Ochrona transportowanego towaru przed gwałtownym szarpnięciem taśmy.

Wskazówki Montażowe

Montaż softstartu PSR3-600-70 powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm. Należy zwrócić uwagę na zachowanie odpowiednich odstępów wentylacyjnych nad i pod urządzeniem, aby zapewnić swobodny przepływ powietrza. Softstart można łatwo zintegrować z ręcznymi rozrusznikami silnikowymi (MMS) firmy ABB, wykorzystując dedykowane akcesoria do połączeń mechanicznych i elektrycznych, co tworzy spójny i bezpieczny układ zasilający silnik. Podczas podłączania przewodów należy przestrzegać zalecanych momentów dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków.

FAQ

1. Czy softstart PSR3-600-70 posiada zabezpieczenie przeciążeniowe silnika?
Seria PSR skupia się na podstawowej funkcjonalności łagodnego rozruchu. W celu zapewnienia pełnej ochrony silnika przed przeciążeniem, zaleca się stosowanie softstartu w połączeniu z wyłącznikiem silnikowym MMS lub przekaźnikiem przeciążeniowym.

2. Jakie są korzyści z wbudowanego bypassu?
Bypass zwiera układ tyrystorowy po osiągnięciu pełnego napięcia. Dzięki temu prąd roboczy nie płynie przez elementy półprzewodnikowe, co eliminuje straty cieplne i pozwala na rezygnację z zewnętrznych radiatorów o dużych gabarytach.

3. Czy mogę sterować softstartem za pomocą sterownika PLC?
Tak, napięcie sterowania 100-240 V AC pozwala na bezpośrednie podłączenie wyjść cyfrowych PLC (o odpowiednim napięciu) lub poprzez przekaźniki pośredniczące. Dodatkowo, po zastosowaniu adaptera Fieldbus, możliwa jest komunikacja sieciowa.
