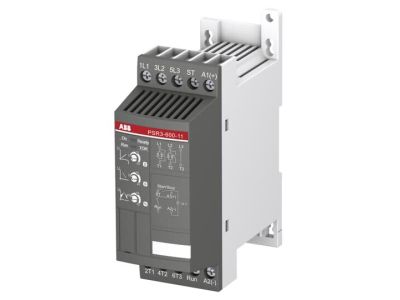

Softstart PSR3-600-11, napięcie zasilania 208-600V AC, 3,9A, 1,5kW, sterowanie 24V AC/DC | 1SFA896103R1100 ABB

Opis i Kluczowe Cechy

Softstart PSR3-600-11 marki ABB to zaawansowane urządzenie energoelektroniczne zaprojektowane z myślą o optymalizacji rozruchu i zatrzymania małych silników trójfazowych. Urządzenie charakteryzuje się znamionowym prądem pracy wynoszącym 3,9 A (przy standardowych warunkach pracy), co pozwala na obsługę silników o mocy znamionowej do 1,5 kW. Szeroki zakres napięcia roboczego od 208 V AC do 600 V AC sprawia, że jednostka ta jest niezwykle uniwersalna i może pracować w różnorodnych sieciach przemysłowych.

• Zintegrowany Bypass: Wbudowane styki obejściowe (bypass) aktywują się po zakończeniu procesu rozruchu, co znacząco redukuje straty energii w postaci ciepła wydzielanego na tyrystorach oraz pozwala na zmniejszenie gabarytów szafy sterowniczej poprzez eliminację zewnętrznych styczników bypassu.
• Sterowanie Dwufazowe: Realizacja funkcji łagodnego startu i stopu odbywa się poprzez precyzyjne sterowanie fazowe w dwóch fazach, co jest rozwiązaniem optymalnym kosztowo przy zachowaniu wysokiej kultury pracy napędu.
• Intuicyjna Konfiguracja: Na panelu frontowym znajdują się trzy czytelne potencjometry, które umożliwiają szybkie nastawienie czasu rampy rozruchu, czasu rampy zatrzymania oraz początkowego poziomu napięcia (pedestal voltage).
• Sygnalizacja Stanu: Urządzenie wyposażone jest w wyjście przekaźnikowe sygnału RUN (styk normalnie otwarty - NO), co pozwala na łatwą integrację z systemami nadrzędnymi PLC lub układami sygnalizacji optycznej.

Zgodność z Normami

Softstart PSR3-600-11 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w wymagających środowiskach przemysłowych. Urządzenie spełnia wymagania normy IEC/EN 60947-4-2 dotyczącą sterowników i rozruszników silników prądu przemiennego z elementami półprzewodnikowymi. Posiada certyfikację CE oraz dopuszczenia rynkowe wymagane w instalacjach profesjonalnych, zapewniając odpowiednią kompatybilność elektromagnetyczną (EMC) oraz wytrzymałość izolacji.

Zastosowanie

Dzięki swojej kompaktowej budowie i wysokiej wydajności (możliwość wykonania do 100 rozruchów na godzinę), seria PSR znajduje szerokie zastosowanie w aplikacjach, gdzie kluczowe jest ograniczenie udarów mechanicznych oraz prądowych. Typowe obszary eksploatacji obejmują:

• Układy pompowe: Eliminacja zjawiska uderzenia hydraulicznego podczas startu i zatrzymania, co wydłuża żywotność rurociągów i armatury.
• Wentylacja: Redukcja naprężeń pasów napędowych i łożysk w wentylatorach przemysłowych.
• Kompresory i sprężarki: Zapewnienie płynnego wejścia na obroty robocze, co minimalizuje zużycie elementów ciernych.
• Przenośniki taśmowe: Ochrona transportowanego towaru przed gwałtownym szarpnięciem podczas uruchamiania linii.

Wskazówki Montażowe

Montaż softstartu PSR3-600-11 powinien odbywać się na standardowej szynie DIN 35 mm, co zapewnia szybką i stabilną instalację w rozdzielnicy. Napięcie sterownicze wynosi 24 V AC/DC, co wymaga doprowadzenia stabilnego źródła zasilania do zacisków sterujących. Podczas oprzewodowania należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków. Softstart idealnie współpracuje z wyłącznikami silnikowymi ABB serii MS (Manual Motor Starters) – dedykowane zestawy połączeń mechanicznych pozwalają na stworzenie zwartej i estetycznej grupy rozruchowej bez konieczności stosowania dodatkowych przewodów między aparatami.

FAQ

1. Czy softstart PSR3-600-11 wymaga zewnętrznego stycznika bypass?
Nie, urządzenie posiada wbudowany bypass, co upraszcza instalację i oszczędza miejsce w szafie.

2. Czy mogę sterować softstartem za pomocą sieci Fieldbus?
Tak, istnieje możliwość komunikacji w standardach takich jak Profibus, DeviceNet czy Modbus po zastosowaniu zewnętrznego adaptera i odpowiedniej wtyczki FieldbusPlug firmy ABB.

3. Jaka jest maksymalna liczba rozruchów na godzinę?
Urządzenia serii PSR są przystosowane do pracy z dużą częstotliwością, pozwalając na wykonanie do 100 rozruchów w ciągu godziny.

4. Jakie parametry można regulować potencjometrami?
Użytkownik może ustawić czas narastania napięcia (start ramp), czas opadania napięcia (stop ramp) oraz napięcie początkowe (start level).
