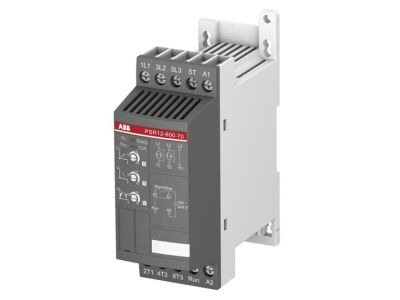

Softstart PSR12-600-70, napięcie zasilania 208-600V AC, 12A, 5,5kW, sterowanie 100-250V AC | 1SFA896106R7000 ABB

Alternatywny kod produktu: 1SFA896106R7000

Opis i Kluczowe Cechy

Softstart ABB PSR12-600-70 to zaawansowane urządzenie energoelektroniczne z serii PSR, zaprojektowane z myślą o optymalizacji rozruchu i zatrzymania małych silników trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 12 A, co przy standardowym napięciu 400 V AC przekłada się na obsługę silników o mocy do 5,5 kW. Szeroki zakres napięcia pracy od 208 V AC do 600 V AC sprawia, że jest to rozwiązanie uniwersalne, gotowe do pracy w zróżnicowanych sieciach przemysłowych.

• Zintegrowany Bypass: Wbudowane styki obejściowe (bypass) aktywują się po zakończeniu fazy rozruchu, co znacząco redukuje straty energii, ogranicza wydzielanie ciepła wewnątrz obudowy i pozwala na montaż w mniejszych szafach sterowniczych bez konieczności stosowania dodatkowych układów chłodzenia.
• Sterowanie Dwu-fazowe: Algorytm sterowania w dwóch fazach zapewnia płynną rampę napięciową, eliminując uderzenia mechaniczne i redukując prądy rozruchowe, co bezpośrednio przekłada się na dłuższą żywotność łożysk oraz przekładni.
• Intuicyjna Konfiguracja: Na panelu frontowym znajdują się trzy czytelne potencjometry, które umożliwiają precyzyjne nastawienie czasu rampy startu, czasu rampy zatrzymania oraz początkowego poziomu napięcia (napięcia startowego).
• Sygnalizacja Stanu: Wyjście przekaźnikowe typu NO (normalnie otwarte) dostarcza sygnał RUN, informujący system nadrzędny o pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w wymagających środowiskach przemysłowych. Softstart spełnia wymagania normy IEC/EN 60947-4-2 dotyczącą sterowników i rozruszników silników prądu przemiennego. Posiada certyfikację CE oraz inne dopuszczenia wymagane na rynkach globalnych, co potwierdza wysoką jakość wykonania przez firmę ABB.

Zastosowanie

Dzięki swojej kompaktowej budowie i możliwości wykonania do 100 rozruchów na godzinę, model PSR12-600-70 znajduje szerokie zastosowanie w aplikacjach OEM oraz utrzymaniu ruchu. Do typowych obszarów aplikacji należą:

• Pompy wodne i ściekowe: Eliminacja zjawiska uderzenia hydraulicznego podczas startu i zatrzymania.
• Wentylatory: Redukcja naprężeń pasów napędowych i łagodny rozbiech wirników o dużej bezwładności.
• Sprężarki: Zmniejszenie obciążeń mechanicznych układu tłokowego lub śrubowego.
• Przenośniki taśmowe: Płynny start zapobiegający zsuwaniu się towaru i szarpnięciom taśmy.

Wskazówki Montażowe

Montaż softstartu PSR12-600-70 powinien odbywać się na standardowej szynie DIN 35 mm. Dzięki szerokości wynoszącej zaledwie 45 mm, urządzenie pozwala na znaczną oszczędność miejsca w rozdzielnicy. Napięcie sterownicze powinno mieścić się w przedziale od 100 V AC do 240 V AC (50/60 Hz). Zaleca się stosowanie dedykowanych zestawów połączeń mechanicznych ABB w celu bezpośredniego połączenia z ręcznymi rozrusznikami silnikowymi (MMS), co tworzy zwartą i estetyczną strukturę zasilającą. Przy podłączaniu przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.

FAQ

• Czy softstart PSR12-600-70 wymaga zewnętrznego stycznika bypass? Nie, urządzenie posiada wbudowany bypass, co upraszcza schemat połączeń i obniża koszty instalacji.
• Czy mogę sterować softstartem przez sieć Fieldbus? Tak, seria PSR umożliwia komunikację Fieldbus (np. Profibus, Modbus) przy użyciu zewnętrznego adaptera i odpowiedniej wtyczki Fieldbus firmy ABB.
• Jaka jest maksymalna liczba rozruchów na godzinę? Urządzenie jest przystosowane do pracy z częstotliwością do 100 rozruchów na godzinę, co czyni je idealnym do procesów cyklicznych.
