Softstart PSR105-600-11, napięcie zasilania 208-600V AC, 105A, 55kW, sterowanie 24V AC/DC | 1SFA896115R1100 ABB

Alternatywny kod produktu: 1SFA896115R1100

Opis i Kluczowe Cechy

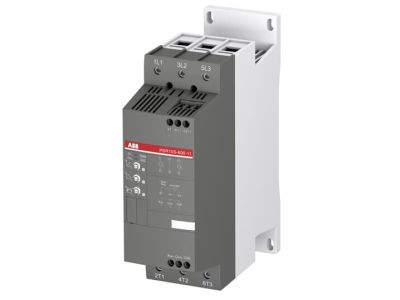

Softstart PSR105-600-11 (symbol 1SFA896115R1100) to kompaktowe urządzenie do łagodnego rozruchu i zatrzymania silników trójfazowych o mocy do 55 kW i prądzie znamionowym 105 A. Pracuje w zakresie napięcia zasilania 208–600 V AC, a sterowanie odbywa się napięciem 24 V AC/DC. Wbudowane obejście (bypass) redukuje straty energii i ułatwia montaż w instalacji. Sygnały stanu pracy dostępne są na wyjściu przekaźnikowym NO (normalnie otwarte).

• Prąd znamionowy 105 A: Obsługuje silniki o mocy do 55 kW, umożliwiając płynny rozruch i zatrzymanie bez szarpnięć.
• Zakres napięcia zasilania 208–600 V AC: Kompatybilność z szerokim spektrum aplikacji przemysłowych w sieciach niskiego napięcia.
• Sterowanie 24 V AC/DC: Elastyczność w doborze napięcia sterującego – kompatybilny z większością układów automatyki.
• 3 potencjometry regulacyjne: Umożliwiają precyzyjne ustawienie rampy rozruchu i zatrzymania, dostosowane do wymagań konkretnego silnika.
• Wyprowadzenie sygnałów RUN i TOR: Ułatwia integrację z systemami sterowania i monitorowania stanu pracy urządzenia.

Zgodność z Normami

Softstart PSR105-600-11 spełnia wymagania norm zharmonizowanych z dyrektywami UE, w tym normy bezpieczeństwa maszyn i kompatybilności elektromagnetycznej. Posiada oznakowanie CE i jest zgodny z międzynarodowymi standardami przemysłowymi.

Zastosowanie

Softstart PSR105-600-11 dedykowany jest do łagodnego rozruchu i zatrzymania silników trójfazowych w aplikacjach przemysłowych, gdzie kluczowa jest redukcja przeciążeń mechanicznych i elektrycznych.

• Rozruch pomp wodnych lub ściekowych – minimalizacja uderzeń hydraulicznych i zużycia armatury.
• Sprężarki powietrza i wentylatory – redukcja obciążeń rozruchowych silnika i instalacji.
• Przenośniki taśmowe i maszyny pakujące – płynne przyspieszanie i hamowanie bez szarpnięć.
• Małe i średnie maszyny przemysłowe zasilane z sieci 208–600 V AC.

Wskazówki Montażowe

Montaż softstartu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną i schematami połączeń. Urządzenie należy zainstalować w suchym, wentylowanym miejscu, z dala od źródeł ciepła. Przed podłączeniem należy upewnić się, że napięcie sieciowe i parametry silnika są zgodne z danymi softstartu. Zaleca się stosowanie zewnętrznych zabezpieczeń zwarciowych i termicznych. Połączenia elektryczne muszą być wykonane zgodnie z normami PN-EN 60204-1. W przypadku stosowania adapterów Fieldbus – należy je podłączać zgodnie z instrukcją producenta.

FAQ

• Czy softstart PSR105-600-11 może współpracować z dowolnym silnikiem? Urządzenie obsługuje silniki trójfazowe o prądzie znamionowym do 105 A i mocy do 55 kW. Należy jednak dobrać parametry ramp i napięcia zasilania do charakterystyki konkretnego silnika.
• Ile rozruchów na godzinę może obsłużyć softstart? Seria PSR obsługuje do 100 rozruchów na godzinę przy zachowaniu odpowiednich odstępów czasowych i warunków chłodzenia.
• Czy softstart posiada wbudowaną ochronę termiczną? Softstart nie posiada wbudowanej ochrony termicznej silnika, jednak jego konstrukcja ogranicza prądy rozruchowe, co redukuje obciążenie cieplne. Zaleca się stosowanie zewnętrznych zabezpieczeń.
