Softstart PSE37-600-70, napięcie zasilania 208-600V AC, 37A 18,5W, sterowanie 100-250V AC | 1SFA897104R7000 ABB

Alternatywny kod produktu: 1SFA897104R7000

Opis i Kluczowe Cechy

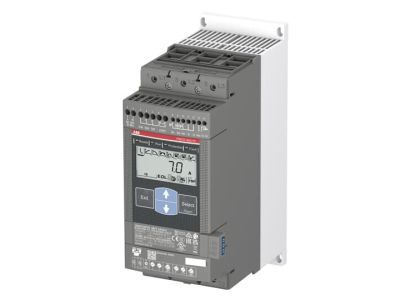

Softstart PSE37-600-70 (symbol 1SFA897104R7000) to urządzenie do łagodnego rozruchu i zatrzymania trójfazowych silników indukcyjnych. Prąd znamionowy 37 A przy napięciu pracy 208…600 V AC oraz napięcie sterowania 100…250 V AC zapewniają szeroką kompatybilność z instalacjami przemysłowymi. Wbudowany bypass eliminuje straty cieplne w stanie ustalonym, a sterowanie dwufazowe z rampą napięcia lub momentu obrotowego umożliwia precyzyjne dopasowanie charakterystyki rozruchu do wymagań napędu. Urządzenie wyposażono w podświetlany wyświetlacz z obsługą symboliczną (neutralną językowo) oraz wbudowany interfejs Fieldbus Modbus RTU.

• Prąd znamionowy 37 A: bezpieczna praca z silnikami o znacznym obciążeniu bez ryzyka przeciążenia, przy napięciu do 600 V AC.
• Wbudowany bypass (obejście): po zakończeniu rozruchu tyrystory są zwierane, co redukuje straty mocy i obniża koszty eksploatacji.
• Sterowanie dwufazowe z rampą napięcia/momentu: płynny rozruch i zatrzymanie, ograniczenie udarów prądowych i mechanicznych w napędach.
• Funkcje zabezpieczeniowe: ograniczenie prądu, kickstart, EOL, niedociążenie i ochrona przed zablokowaniem wirnika – zwiększają trwałość silnika i instalacji.
• Wbudowany Modbus RTU oraz opcjonalne zewnętrzne adaptery Fieldbus: łatwa integracja z systemami sterowania i wizualizacji.

Zgodność z Normami

Softstart PSE37-600-70 spełnia wymagania europejskich dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej, co potwierdza oznakowanie CE. Urządzenie zaprojektowano zgodnie z ogólnymi standardami DIN dla aparatury sterującej w instalacjach przemysłowych.

Zastosowanie

Softstart PSE37-600-70 przeznaczony jest do łagodnego rozruchu i zatrzymania małych i średnich trójfazowych silników asynchronicznych o prądzie znamionowym od 18 do 370 A. Sprawdza się w aplikacjach wymagających ograniczenia prądu rozruchowego oraz eliminacji udarów mechanicznych.

• Pompy – eliminacja uderzeń hydraulicznych przy starcie i zatrzymaniu.
• Wentylatory i centrale klimatyzacyjne – płynne rozpędzanie zmniejsza naprężenia w pasach i łożyskach.
• Sprężarki – kontrolowany rozruch ogranicza spadki napięcia w sieci zasilającej.
• Przenośniki i taśmociągi – stopniowe narastanie momentu zapobiega przesuwaniu się ładunku.

Wskazówki Montażowe

Montaż i podłączenie softstartu powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania i sterowania. Urządzenie instaluje się na szynie TH35 (DIN) w szafie sterowniczej. Momenty dokręcania śrub zacisków oraz przekroje przewodów należy dobrać zgodnie z kartą katalogową, uwzględniając prąd znamionowy 37 A i warunki chłodzenia.

FAQ

• Czy softstart PSE37-600-70 ma podświetlany wyświetlacz? Tak, urządzenie wyposażono w podświetlany wyświetlacz z obsługą symboliczną (neutralną językowo), co ułatwia konfigurację niezależnie od języka użytkownika.
• Jaki jest tryb pracy wyjść przekaźnikowych? Sygnały RUN, TOR i Event dostępne są z wyjścia przekaźnikowego w stanie normalnie otwartym (NO).
• Czy można komunikować się z softstartem przez Modbus? Tak, posiada wbudowaną komunikację Fieldbus Modbus RTU. Dodatkowo istnieje możliwość zastosowania zewnętrznych adapterów Fieldbus dla innych protokołów.
