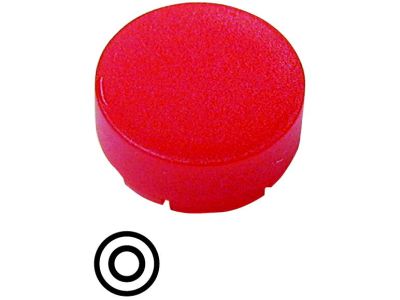

Soczewka przycisku, wystająca czerwona, M22-XDLH-R-X0 RMQ-Titan M22 | 218161 Eaton

Alternatywny kod produktu: M22-XDLH-R-X0

Opis i Kluczowe Cechy

Soczewka przycisku wystająca czerwona Eaton 218161 (seria RMQ-Titan M22, symbol M22-XDLH-R-X0) to dedykowane akcesorium do modułów sterowniczych, umożliwiające jednoznaczne oznaczenie funkcji STOP. Dzięki wypukłej konstrukcji i intensywnemu czerwonemu kolorowi zapewnia szybką identyfikację w panelach operatorskich. Wysokość liter dostosowuje się automatycznie do liczby znaków – do 5 znaków: 5 mm, powyżej 5 znaków: 3 mm, co gwarantuje czytelność etykiety niezależnie od długości napisu.

• Wystający design: wypukły kształt soczewki ułatwia dotykowe rozpoznanie przycisku STOP, zwiększając bezpieczeństwo obsługi w warunkach ograniczonej widoczności.
• Oznaczenie STOP: fabrycznie nadrukowany symbol awaryjnego zatrzymania – eliminuje konieczność indywidualnego grawerowania i przyspiesza montaż.
• Kompatybilność z modułami: przeznaczona do współpracy z modułami M22(S)-DL-X, M22(S)-DRL-X, M22S-DGL-X, M30C-FDL-X oraz M30C-FDRL-X – elastyczność w projektowaniu układów sterowania.
• Wysokość liter dopasowana do napisu: do 5 znaków – 5 mm wysokości, powyżej 5 znaków – 3 mm, co zapewnia optymalną czytelność przy różnych długościach etykiet.
• Solidne wykonanie: element serii RMQ-Titan M22, gwarantujący trwałość i spójność wizualną w rozdzielnicach i pulpitach operatorskich.

Zgodność z Normami

Soczewka została zaprojektowana zgodnie z wymaganiami norm europejskich (standard DIN) oraz posiada oznaczenie CE. Jako akcesorium do aparatury modułowej spełnia ogólne zasady bezpieczeństwa obowiązujące w instalacjach elektrycznych. Szczegółowe informacje o zgodności z konkretnymi normami dla całego systemu RMQ-Titan M22 znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Soczewka przycisku Eaton 218161 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i jednoznaczne oznaczenie funkcji STOP w układach sterowania i sygnalizacji.

• Oznaczanie przycisków awaryjnego zatrzymania (STOP) w maszynach i urządzeniach przemysłowych.
• Panele operatorskie w automatyce budynkowej i systemach sterowania linią technologiczną.
• Stanowiska operatorskie w rozdzielniach, gdzie wymagana jest czytelna identyfikacja funkcji przycisków.
• Modernizacja istniejących pulpitów sterowniczych z serią RMQ-Titan M22 – wymiana soczewek bez ingerencji w okablowanie.

Wskazówki Montażowe

Montaż soczewki na module przycisku musi być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Soczewkę nasuwa się na wybrany moduł (np. M22S-DL-X) zgodnie z instrukcją producenta – nie wymaga narzędzi ani regulacji. Upewnij się, że soczewka jest prawidłowo zablokowana w module. Moment dokręcania ewentualnych zacisków śrubowych w module należy stosować zgodnie z dokumentacją modułu podstawowego (nie dotyczy samej soczewki). Przekrój przewodów dobieraj do prądu znamionowego używanego modułu – soczewka nie wpływa na parametry elektryczne.

FAQ

• Czy soczewka Eaton 218161 jest podświetlana? Nie, jest to soczewka niepodświetlana – przeznaczona wyłącznie do oznaczenia funkcji STOP. Do zastosowań z podświetleniem należy wybrać moduły z serii M22(S)-DRL-X lub M30C-FDRL-X (z diodą LED) i odpowiednią soczewką podświetlaną.
• Jaki stopień ochrony IP ma soczewka? Stopień ochrony zależy od modułu, na którym soczewka jest zamontowana. Sama soczewka nie posiada własnego IP – należy sprawdzić parametry całego zespołu w dokumentacji modułu bazowego.
• Czy mogę użyć tej soczewki z modułem innego producenta? Soczewka jest dedykowana wyłącznie do modułów z serii Eaton RMQ-Titan M22 (M22(S)-DL-X, M22(S)-DRL-X, M22S-DGL-X, M30C-FDL-X, M30C-FDRL-X). Nie gwarantujemy kompatybilności z innymi systemami – zalecamy weryfikację w dokumentacji technicznej.
