Soczewka do wskaźników świetlnych Fi 22 czerwona LED Harmony XB4 | ZBV0143 Schneider Electric

Opis i Kluczowe Cechy

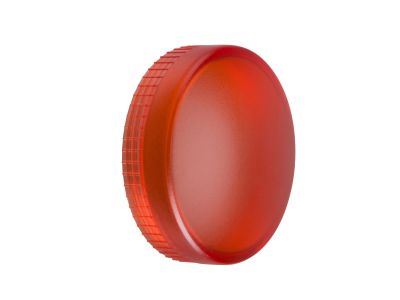

Soczewka do wskaźników świetlnych Schneider Electric Harmony XB4 ZBV0143 to czerwona, okrągła soczewka o średnicy 22 mm, przeznaczona do lamp kontrolnych serii Harmony XB4 i XB5 wyposażonych we wbudowaną diodę LED. Dzięki wyrazistemu czerwonemu kolorowi zapewnia szybką i jednoznaczną sygnalizację stanu maszyny nawet z dużej odległości, co zwiększa bezpieczeństwo obsługi i skraca czas reakcji. Szeroki zakres temperatur pracy od -40°C do 70°C umożliwia stosowanie w różnorodnych warunkach przemysłowych.

• Średnica 22 mm (Fi 22): standardowy wymiar montażowy zgodny z powszechnie stosowanymi otworami w panelach sterowniczych, co gwarantuje uniwersalność i łatwą integrację z istniejącymi maszynami.
• Czerwony kolor soczewki: wyraźne rozróżnienie stanów pracy (np. alarm, awaria) – ułatwia szybkie odczytywanie statusów nawet w słabym oświetleniu lub z daleka.
• Kompatybilność z lampami Harmony XB4 i XB5 ze zintegrowaną diodą LED: prosta wymiana bez konieczności modyfikacji okablowania – oszczędność czasu podczas serwisowania.
• Zakres temperatur pracy -40°C do 70°C: niezawodne działanie w ekstremalnych warunkach, od mroźnych hal magazynowych po gorące linie produkcyjne.
• Modułowa konstrukcja: szybki demontaż i montaż soczewki w oprawie ułatwia konfigurację układów sygnalizacji oraz przyszłe modyfikacje.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE, co potwierdza jego bezpieczeństwo użytkowania i kompatybilność z wymaganiami dyrektyw niskonapięciowych i EMC. Soczewka ZBV0143 przeznaczona jest do stosowania w systemach sterowania i sygnalizacji spełniających standardy środowiska przemysłowego.

Zastosowanie

Czerwona soczewka ZBV0143 dedykowana jest do wizualnej sygnalizacji stanów pracy w rozdzielnicach, pulpitach operatorskich oraz na tablicach synoptycznych. Sprawdza się wszędzie tam, gdzie wymagane jest szybkie i jednoznaczne przekazanie informacji o statusie urządzenia.

• Sygnalizacja awarii, alarmów i stanów krytycznych w maszynach przemysłowych.
• Wskazanie trybu pracy (np. „maszyna w ruchu”, „gotowość”, „błąd”) w panelach sterowniczych.
• Zastosowanie w automatyce budynkowej do sygnalizacji stanu instalacji (np. pracy wentylatorów, pomp).
• Element tablic synoptycznych i mimic diagramów w energetyce i przemyśle.

Wskazówki Montażowe

Montaż i wymianę soczewki może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego lampę. Soczewkę należy wcisnąć w gniazdo oprawy lampy zgodnie z oznaczeniami kierunku – nie wymaga narzędzi. Przed montażem sprawdzić zgodność z modelem lampy (Harmony XB4/XB5 ze zintegrowaną diodą LED). Upewnić się, że otwór montażowy w panelu ma średnicę 22 mm. Nie przekraczać dopuszczalnego zakresu temperatur pracy.

FAQ

• Czy soczewka ZBV0143 zawiera diodę LED? Nie, jest to wyłącznie soczewka koloryzująca. Dioda LED jest zintegrowana w lampie kontrolnej – soczewka nadaje jej odpowiedni kolor. Należy stosować lampy Harmony XB4/XB5 z wbudowanym źródłem światła LED.
• Jaki jest stopień ochrony soczewki? Stopień ochrony zależy od użytej oprawy lampy. Soczewka ZBV0143 jest przeznaczona do montażu w standardowych oprawach Harmony XB4/XB5, które w zależności od wersji mogą osiągać IP66 lub IP67. Samej soczewce nie przypisano osobnej klasy IP.
• Jak zamontować soczewkę w lampie? Montaż wykonuje się ręcznie, wkładając soczewkę od przodu oprawy aż do zatrzaśnięcia. Demontaż – przy użyciu płaskiego narzędzia (np. wkrętaka) przez delikatne podważenie soczewki. Przed czynnościami odłączyć napięcie.
