Słup oświetleniowy stalowy CN5/2,5/60/F160 | CN5/2,5/60/F160/01 Elmonter

Opis i Kluczowe Cechy

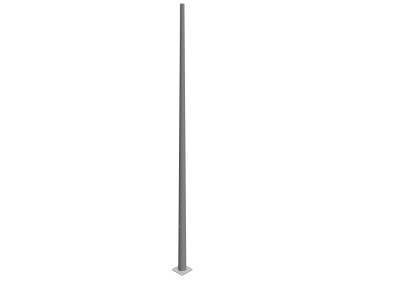

Słup oświetleniowy stalowy CN5/2,5/60/F160 to zaawansowane rozwiązanie konstrukcyjne od renomowanego producenta Elmonter, zaprojektowane z myślą o profesjonalnych systemach oświetlenia zewnętrznego. Konstrukcja o wysokości nominalnej 5 metrów została wykonana z wysokogatunkowej stali, co gwarantuje wyjątkową sztywność oraz odporność na obciążenia dynamiczne wywołane parciem wiatru. Grubość ścianki wynosząca 2,5 mm zapewnia optymalny kompromis między wytrzymałością mechaniczną a masą własną słupa, ułatwiając logistykę i proces instalacji. Średnica zakończenia słupa wynosząca 60 mm pozwala na bezpośredni montaż szerokiej gamy opraw oświetleniowych LED oraz wysięgników bez konieczności stosowania dodatkowych adapterów. Oznaczenie F160 wskazuje na zastosowanie stopy fundamentowej o rozstawie śrub 160 mm, co stanowi standard w branży elektroinstalacyjnej, umożliwiając stabilne osadzenie konstrukcji na prefabrykowanych fundamentach betonowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi konstrukcji wsporczych oświetlenia. Słup spełnia wymagania normy PN-EN 40, co potwierdza jego bezpieczeństwo użytkowania w przestrzeni publicznej. Proces cynkowania ogniowego, któremu poddawane są elementy stalowe, jest realizowany zgodnie z normą PN-EN ISO 1461, co zapewnia wieloletnią ochronę antykorozyjną, eliminując konieczność częstych prac konserwacyjnych nawet w trudnych warunkach atmosferycznych i środowiskach o wysokim stopniu zasolenia czy zanieczyszczenia.

Zastosowanie

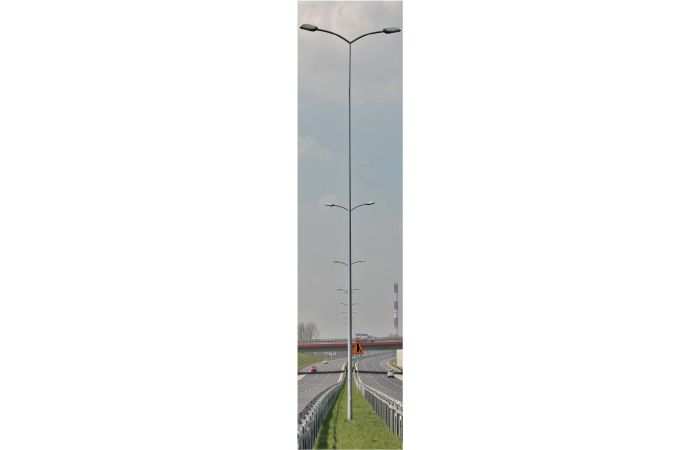

Słup CN5/2,5/60/F160 znajduje szerokie zastosowanie w infrastrukturze miejskiej i przemysłowej. Idealnie nadaje się do:

• Oświetlenia dróg gminnych, osiedlowych oraz ciągów pieszo-rowerowych.
• Doświetlania parkingów przy centrach handlowych i obiektach biurowych.
• Zapewnienia bezpieczeństwa na terenach zakładów produkcyjnych i magazynowych.
• Instalacji w parkach, ogrodach oraz na skwerach publicznych.

Wskazówki Montażowe

Montaż słupa powinien być przeprowadzony przez wykwalifikowany zespół elektroinstalacyjny zgodnie z projektem technicznym. Kluczowe aspekty instalacji obejmują:

• Przygotowanie wykopu i osadzenie odpowiedniego prefabrykowanego fundamentu betonowego dopasowanego do rozstawu śrub F160.
• Zapewnienie prawidłowego wyprowadzenia kabli zasilających przez otwór w fundamencie do wnęki słupa.
• Dokręcenie nakrętek mocujących stopę słupa z odpowiednim momentem obrotowym, zapewniającym stabilność pionową konstrukcji.
• Montaż wnękowej tabliczki bezpiecznikowej wewnątrz słupa, co ułatwia późniejszą eksploatację i zabezpieczenie poszczególnych opraw.
• Wyrównanie potencjałów i podłączenie instalacji uziemiającej zgodnie z obowiązującymi przepisami SEP.

FAQ

• Jaki fundament jest wymagany do tego słupa? Słup posiada stopę F160, co oznacza, że należy zastosować fundament z rozstawem śrub kotwiących 160 mm. Dobór konkretnego typu fundamentu zależy od warunków gruntowych w miejscu montażu.
• Czy słup jest zabezpieczony przed korozją? Tak, każdy słup Elmonter z serii CN jest standardowo cynkowany ogniowo, co stanowi najskuteczniejszą barierę przed czynnikami zewnętrznymi.
• Czy można na nim zamontować wysięgnik? Tak, średnica wierzchołka 60 mm pozwala na montaż zarówno opraw nasadzanych, jak i dedykowanych wysięgników jedno- lub wieloramiennych.
