Słup instalacyjny dwustronny naturalny 2700-3100 mm Optiline 45 | ISM20106 Schneider Electric

Opis i Kluczowe Cechy

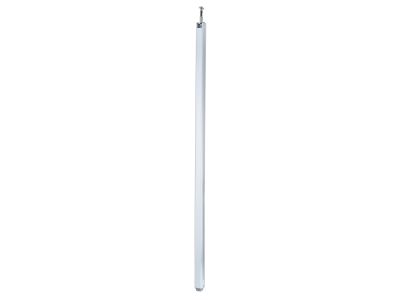

Słup instalacyjny dwustronny Optiline 45 (symbol ISM20106) to solidny element konstrukcyjny przeznaczony do montażu w rozdzielnicach i szafach sterowniczych. Oferuje regulację wysokości w zakresie 2700–3100 mm, co pozwala na elastyczne dopasowanie do wymiarów zabudowy. Dwustronna budowa umożliwia dostęp do aparatury z obu stron, zwiększając wygodę eksploatacji i gęstość zabudowy. Naturalne wykończenie zapewnia estetyczny wygląd i kompatybilność z systemem Optiline 45.

• Dwustronna konstrukcja: Umożliwia montaż szyn DIN i aparatury modułowej z obu stron słupa, co maksymalizuje wykorzystanie przestrzeni w rozdzielnicy.
• Regulowana wysokość 2700–3100 mm: Pozwala na precyzyjne ustawienie słupa w zależności od wysokości szafy lub rozdzielnicy, ułatwiając aranżację wnętrza.
• System Optiline 45: Zapewnia spójność z pozostałymi elementami obudów i konstrukcji nośnych, co skraca czas montażu i gwarantuje stabilność.
• Naturalne wykończenie: Odporny na korozję wygląd pasuje do typowych wnętrz rozdzielnic, a jednocześnie nie wymaga dodatkowej obróbki powierzchni.
• Uniwersalny montaż: Łatwe mocowanie do podłoża – dedykowane otwory i akcesoria montażowe (w zależności od wersji) zapewniają szybki i pewny osad.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Stosowany w systemie Optiline 45, spełnia wymagania dla konstrukcji nośnych w rozdzielnicach niskiego napięcia. Szczegółowe dane dotyczące norm należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Słup instalacyjny dwustronny Optiline 45 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest elastyczna i solidna konstrukcja do montażu aparatury modułowej. Sprawdza się w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych w budynkach mieszkalnych, komercyjnych i przemysłowych.

• Montaż szyn DIN TH35 oraz aparatury modułowej (wyłączniki, styczniki, przyciski, zabezpieczenia) w rozdzielnicach
• Tworzenie ciągów słupowych w systemie Optiline 45 – rozbudowa istniejących układów rozdzielczych
• Organizacja przestrzeni w szafach sterowniczych dla automatyki budynkowej i przemysłowej
• Wymiana lub modernizacja słupów w istniejących rozdzielnicach – dzięki regulacji wysokości łatwo dopasować do różnych typów szaf

Wskazówki Montażowe

Montaż słupa instalacyjnego może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Słup mocować do podłoża (np. płyty montażowej) za pomocą dostarczonych elementów lub zalecanych śrub – moment dokręcania zgodnie z instrukcją producenta. Po zamocowaniu słupa można na nim instalować szynę TH35 (szer. 35 mm) i aparaturę modułową. Przekrój przewodów oraz dobór zabezpieczeń muszą być zgodne z projektem instalacji i obciążeniem rzeczywistym.

FAQ

• Jaki zakres regulacji wysokości ma ten słup? Zakres regulacji wynosi od 2700 mm do 3100 mm. Dzięki temu można go dopasować do standardowych wysokości szaf rozdzielczych.
• Co oznacza „dwustronny” w nazwie produktu? Konstrukcja słupa umożliwia montaż elementów (np. szyn DIN, aparatury) zarówno z przodu, jak i z tyłu słupa. To zwiększa dostępność urządzeń i pozwala na bardziej gęstą zabudowę wnętrza rozdzielnicy.
• Jakie akcesoria są potrzebne do montażu? Słup mocuje się do podłoża za pomocą śrub (najczęściej M6–M8) lub dedykowanych uchwytów systemu Optiline 45. Szczegółowe zalecenia znajdują się w dokumentacji technicznej producenta. Nie wymaga specjalistycznych narzędzi poza standardowym zestawem monterskim.
