Skrzynka rozgałęźna kablowa z wprowadzeniami 240x190x95, PP/GF, jasnoszary, 7035 T 250 | 2007109 Obo Bettermann

Opis i Kluczowe Cechy

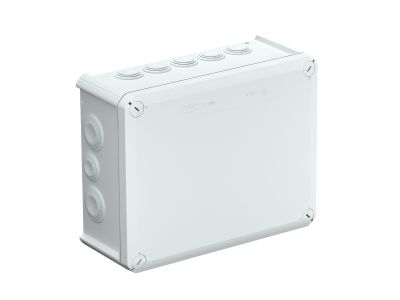

Skrzynka rozgałęźna kablowa z serii T o numerze katalogowym 2007109 to zaawansowane rozwiązanie od renomowanego producenta Obo Bettermann, zaprojektowane z myślą o najbardziej wymagających instalacjach elektroenergetycznych. Obudowa o wymiarach zewnętrznych 240x190x95 mm została wykonana z wysokiej jakości polipropylenu wzmocnionego włóknem szklanym (PP/GF). Zastosowanie tego kompozytu gwarantuje wyjątkową sztywność konstrukcji oraz wysoką odporność na uderzenia mechaniczne. Co istotne dla instalacji zewnętrznych, materiał jest w pełni odporny na promieniowanie UV, co zapobiega kruszeniu i odbarwianiu się tworzywa pod wpływem słońca.

• Wszechstronność wprowadzeń: Skrzynka posiada łącznie 16 wlotów, w tym 9 otworów o rozmiarze M25 oraz 7 otworów M32, co pozwala na elastyczne zarządzanie okablowaniem o różnych średnicach.
• Hybrydowy system uszczelnień: Fabrycznie zamontowane dławiki elastyczne z octanu etylowinylu (EVA) umożliwiają szybkie wprowadzenie kabla poprzez przebicie. W razie potrzeby można je zastąpić klasycznymi dławikami kablowymi z przeciwnakrętką, zwiększając stopień ochrony i stabilność mechaniczną połączenia.
• Bezpieczeństwo i kontrola: Pokrywa skrzynki została wyposażona w dedykowane pole opisowe, ułatwiające identyfikację obwodów, oraz posiada możliwość plombowania, co zabezpiecza instalację przed nieautoryzowanym dostępem.

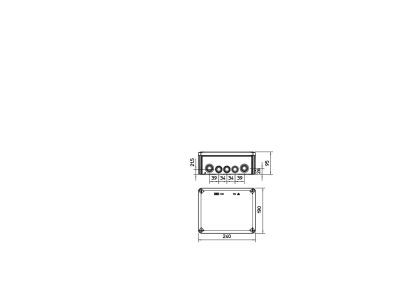

• Przestrzeń montażowa: Wymiary wewnętrzne w świetle wynoszące 225x173x86 mm zapewniają optymalną ilość miejsca na ułożenie przewodów oraz montaż listew zaciskowych lub innych komponentów elektronicznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem bezpieczeństwa pożarowego. Skrzynka charakteryzuje się wykonaniem standardowym jako element niepodtrzymujący palenia. Zgodnie z procedurami badawczymi, przeszła test rozżarzonym drutem w temperaturze 650 stopni Celsjusza, co potwierdza jej przydatność w obiektach o standardowych wymaganiach przeciwpożarowych. Kolor jasnoszary (odpowiadający palecie RAL 7035) jest standardem w branży elektro-technicznej, zapewniając estetyczną spójność z innymi elementami tras kablowych.

Zastosowanie

Skrzynka T 250 znajduje szerokie zastosowanie w profesjonalnych instalacjach przemysłowych oraz komercyjnych. Dzięki swojej wytrzymałości idealnie nadaje się do:

• Rozdzielania i łączenia obwodów zasilających w halach produkcyjnych i magazynach.
• Instalacji natynkowych w miejscach narażonych na działanie warunków atmosferycznych.
• Budowy węzłów kablowych w systemach automatyki budynkowej.
• Zastosowań w infrastrukturze technicznej, gdzie wymagana jest duża liczba wprowadzeń kablowych przy zachowaniu kompaktowych wymiarów obudowy.

Wskazówki Montażowe

Montaż skrzynki Obo Bettermann jest intuicyjny, jednak dla zachowania pełnych parametrów ochronnych zaleca się przestrzeganie poniższych wytycznych:

• Montaż dławików: Przy wymianie dławików elastycznych na dławiki gwintowane, należy pamiętać o zastosowaniu przeciwnakrętek od wewnątrz obudowy, aby zapewnić odpowiednią szczelność i odporność na wyrwanie kabla.
• Mocowanie obudowy: Skrzynkę należy montować do podłoża za pomocą dedykowanych punktów montażowych, dbając o to, aby nie naruszyć struktury dna, co mogłoby wpłynąć na stopień ochrony IP.
• Zamykanie pokrywy: Po zakończeniu prac instalacyjnych należy upewnić się, że uszczelka pokrywy jest czysta, a śruby mocujące dokręcone z odpowiednim momentem, co zagwarantuje szczelność obudowy.

FAQ

1. Czy skrzynka nadaje się do montażu na zewnątrz?
Tak, dzięki wykonaniu z polipropylenu wzmocnionego włóknem szklanym oraz odporności na promieniowanie UV, produkt jest przystosowany do pracy w warunkach zewnętrznych.

2. Czy w zestawie znajdują się listwy zaciskowe?
Opis dotyczy samej skrzynki z dławikami elastycznymi. Listwy zaciskowe należy dobrać oddzielnie, zależnie od przekroju stosowanych przewodów i liczby połączeń.

3. Jakie dławiki gwintowane pasują do tej skrzynki?
Skrzynka posiada otwory przygotowane pod dławiki o rozmiarach M25 oraz M32. Można stosować standardowe dławiki metryczne z przeciwnakrętkami.
