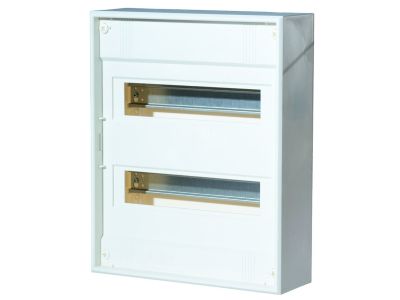

Skrzynka rozdzielcza natynkowa IP30 PAPV 24-2N wys:375mm 24-28 mod. 055198 | 05104731 PROTEC.class

Alternatywny kod produktu: 055198

Opis i Kluczowe Cechy

Skrzynka rozdzielcza natynkowa PAPV 24-2N (symbol 05104731) firmy Hager (seria PAPV) przeznaczona jest do montażu aparatury modułowej do 63 A w pomieszczeniach suchych. Oferuje 24 moduły przestrzeni montażowej przy wysokości 375 mm, stopień ochrony IP30 oraz napięcie znamionowe 400 V. Dzięki klasie ochronności II (podwójna izolacja) nie wymaga przewodu ochronnego, co upraszcza instalację i zwiększa bezpieczeństwo.

• Stopień ochrony IP30: ochrona przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm – odpowiednia do typowych warunków wewnątrz budynków.
• Klasa ochronności II: podwójna izolacja eliminuje potrzebę stosowania przewodu PE, skracając czas montażu i redukując koszty.
• Odporność ogniowa (próba rozżarzonym drutem 750°C): materiał trudnopalny i samogasnący zwiększa bezpieczeństwo pożarowe instalacji.
• Przepusty kablowe: wyłamywany kołnierz góra/dół 220×35 mm oraz z boku 3×M25 (dla modelu 24-2N) ułatwiają prowadzenie przewodów.
• Plombowana obudowa i wyposażenie w listwę zaciskową N/PE: zabezpiecza przed nieautoryzowanym dostępem oraz upraszcza rozdział przewodu neutralnego i ochronnego.

Zgodność z Normami

Skrzynka PAPV 24-2N została zaprojektowana i wyprodukowana zgodnie z normami: DIN VDE 0603-1, DIN EN 61439-1 (VDE 0660-600-1), DIN EN 61439-3 (VDE 0660-600-3) oraz DIN 43871. Posiada certyfikat CE. Produkt nie zawiera PVC ani metali ciężkich, jest bezsilikonowy.

Zastosowanie

Skrzynka natynkowa PAPV 24-2N sprawdzi się wszędzie tam, gdzie wymagana jest estetyczna i bezpieczna rozdzielnica dla instalacji modułowej w suchych pomieszczeniach. Idealna do budynków mieszkalnych, biurowych i użyteczności publicznej.

• Montaż rozdzielnic głównych i piętrowych w instalacjach domowych.
• Pomieszczenia techniczne, kotłownie, suszarnie – miejsca o podwyższonej wilgotności, ale bez ryzyka zalania (IP30).
• Rozdzielnice dla sterowania oświetleniem, ogrzewaniem elektrycznym i rekuperacją.
• Obiekty użyteczności publicznej wymagające plombowanej obudowy (szkoły, biura, przychodnie).

Wskazówki Montażowe

Montaż i podłączenie skrzynki oraz aparatury wewnątrz może być wykonywane wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekroje przewodów dobierać zgodnie z przewidywanym obciążeniem prądowym i instrukcją producenta. Po zakończeniu montażu zaleca się plombowanie skrzynki w celu zabezpieczenia przed dostępem osób nieupoważnionych.

FAQ

• Czy skrzynka jest dostarczana z drzwiami? Standardowo skrzynka PAPV 24-2N nie zawiera drzwi. Drzwi metalowe (seria PETAP) należy zakupić oddzielnie – pasują do obudowy i zapewniają dodatkową ochronę mechaniczną.
• Jaki stopień ochrony ma skrzynka i gdzie można ją stosować? Stopień ochrony IP30 oznacza odporność na wniknięcie ciał stałych większych niż 2,5 mm – przeznaczona wyłącznie do pomieszczeń suchych (brak ochrony przed wodą).
• Czy obudowa jest odporna na wysoką temperaturę? Tak, materiał (polistyren PS HI FR) przeszedł pomyślnie próbę rozżarzonym drutem w temperaturze 750°C – jest trudnopalny i samogasnący, co podnosi bezpieczeństwo pożarowe instalacji.
