Skrzynka rozdz. do ścian pust. IP30 PUVH 28-2N wys:525mm 24-28 1 mod. 055211 | 05104744 PROTEC.class

Alternatywny kod produktu: 055211

Opis i Kluczowe Cechy

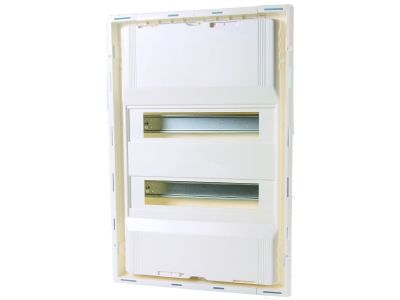

Skrzynka rozdzielcza Hager PUVH 28-2N (symbol 05104744) przeznaczona do zabudowy w ścianach pustych. Oferuje przestrzeń na 24–28 modułów aparatury modułowej o prądzie do 63 A, co pozwala na elastyczne skonfigurowanie rozdzielnicy w instalacjach mieszkaniowych i komercyjnych. Stopień ochrony IP30 zabezpiecza przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm, a klasa ochronności II umożliwia montaż bez przewodu ochronnego. Wysokość skrzynki wynosi 525 mm, szerokość wnęki 359 mm, głębokość wpustu 9 mm, warstwa tynku 15 mm, a wysokość wnęki 480 mm.

• Pojemność 24–28 modułów, prąd do 63 A: Umożliwia zabudowę wielu obwodów i aparatury (wyłączniki, styczniki itp.) bez konieczności stosowania dodatkowych rozdzielnic.
• Stopień ochrony IP30, klasa ochronności II: Odpowiednia do instalacji w suchych pomieszczeniach – zabezpiecza przed przypadkowym dotknięciem elementów wewnętrznych, a izolacja podwójna zwiększa bezpieczeństwo.
• Napięcie znamionowe 400 V AC: Przystosowana do standardowych sieci trójfazowych (3N~) stosowanych w obiektach budowlanych.
• Duży przedział kablowy i przepusty góra/dół (wyłamywany kołnierz 200×50 mm): Ułatwia prowadzenie i wyprowadzenie przewodów oraz zastosowanie uchwytów odciążających (góra/dół).
• Odporność ogniowa 850°C (wg EN 60695-2-10), materiał PS HI FR, bezsilikonowa, bez PVC i metali ciężkich: Zapewnia wysoką odporność na temperaturę i samogaszenie w przypadku pożaru, a ekologiczny skład spełnia współczesne wymogi środowiskowe.
• Możliwość łączenia w szereg, plombowana, drzwi metalowe w zestawie: Umożliwia rozbudowę instalacji i zabezpieczenie przed nieautoryzowanym dostępem dzięki plombowaniu oraz trwałym drzwiom ze stali malowanej proszkowo.

Zgodność z Normami

Skrzynka rozdzielcza PUVH 28-2N została zaprojektowana zgodnie z normami DIN VDE 0603-1, DIN EN 61439-1 (VDE 0660-600-1), DIN EN 61439-3 (VDE 0660-600-3) oraz DIN 43871. Produkt posiada certyfikat CE potwierdzający spełnienie wymogów obowiązujących dyrektyw Unii Europejskiej.

Zastosowanie

Rozdzielnica nadaje się do montażu w ścianach pustych (np. karton-gips, płyty gipsowo-kartonowe, płyty o grubości 10–45 mm) w budownictwie mieszkaniowym, biurowym i użyteczności publicznej. Dzięki pojemności 24–28 modułów oraz wytrzymałości prądowej do 63 A może służyć jako:

• Główna tablica rozdzielcza zasilająca obwody oświetlenia, gniazd wtykowych i odbiorników stałych.
• Rozdzielnica dla wybranych grup obwodów (np. kuchnia, łazienka, pomieszczenia techniczne) w instalacjach trójfazowych.
• Punkt rozdziału dla obwodów automatyki budynkowej (sterowanie roletami, ogrzewaniem, systemami alarmowymi).
• Podstacja dla przemysłowych systemów sterowania o niewielkim stopniu skomplikowania – np. w warsztatach lub małych zakładach.

Wskazówki Montażowe

Montaż skrzynki rozdzielczej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Skrzynka przeznaczona jest do osadzenia w otworze o wymiarach wnęki: szerokość 359 mm, wysokość 480 mm, głębokość wpustu 9 mm, z uwzględnieniem warstwy tynku 15 mm (dla modelu 05104744). W zestawie znajduje się zestaw do kotwiczenia w ścianach pustych (nr art. 05104751) – należy go użyć zgodnie z instrukcją producenta. Przewody przyłączaj o przekroju dobranym do rzeczywistego prądu obciążenia (max. do 63 A). Pamiętaj o zachowaniu wymaganych odstępów od elementów konstrukcyjnych oraz o plombowaniu skrzynki po zakończeniu prac.

FAQ

• Czy skrzynka nadaje się do montażu w ścianie pełnej? Produkt przeznaczony jest do ścian pustych (np. karton-gips). W przypadku ścian pełnych zalecamy użycie odpowiedniej puszki natynkowej lub wnękowej. Dostarczany zestaw kotwiący jest dedykowany do ścian pustych.
• Jaką maksymalną temperaturę wytrzymuje obudowa? Materiał obudowy (PS HI FR) jest trudnopalny i samogasnący, a odporność ogniowa badana wg EN 60695-2-10 wynosi 850°C. Zakres temperatury otoczenia podczas pracy: od -25°C do +40°C.
• Czy w zestawie są drzwi? Tak, drzwi metalowe (stal malowana proszkowo) są w komplecie. Można je plombować w celu zabezpieczenia przed nieautoryzowanym dostępem.
