Skrzynka przyłącz. SIMATIC HMI Advanced dla paneli mobilnych, montaż naścienny, PROFINET i PROFIsafe | 6AV2125-2AE23-0AX0 Siemens

Opis i Kluczowe Cechy

Skrzynka przyłączeniowa SIMATIC HMI Connection Box Advanced o numerze katalogowym 6AV2125-2AE23-0AX0 to wysoce wyspecjalizowane urządzenie interfejsowe, zaprojektowane do współpracy z mobilnymi panelami operatorskimi Siemens. Jako wersja Advanced, urządzenie to nie jest jedynie pasywnym punktem styku, lecz aktywnym komponentem sieciowym wyposażonym w zintegrowany switch przemysłowy. Dzięki obsłudze protokołu PROFINET oraz funkcji IRT (Isochronous Real-Time), skrzynka zapewnia deterministyczną komunikację, co jest kluczowe w precyzyjnych układach automatyki. Implementacja protokołu PROFIsafe pozwala na realizację funkcji bezpieczeństwa najwyższej klasy, integrując przycisk zatrzymania awaryjnego panelu mobilnego z systemem sterowania F-CPU.

• Zintegrowany Switch i MRP: Urządzenie posiada wbudowany przełącznik sieciowy wspierający protokół MRP (Media Redundancy Protocol) jako klient, co umożliwia pracę w redundantnych topologiach pierścienia, zwiększając dyspozycyjność instalacji.
• Bezpieczeństwo i PROFIsafe: Skrzynka umożliwia podłączenie przekaźników bezpieczeństwa oraz obsługuje funkcję mostkowania obwodu zatrzymania awaryjnego (emergency stop circuit bridging), co pozwala na odłączenie panelu bez wyzwalania alarmu bezpieczeństwa w systemie.
• Detekcja Terminala: Funkcja terminal detection pozwala systemowi nadrzędnemu na precyzyjną identyfikację miejsca, w którym panel mobilny został aktualnie wpięty do instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami przemysłowymi firmy Siemens. Obsługa standardu PROFIsafe gwarantuje zgodność z najwyższymi poziomami nienaruszalności bezpieczeństwa (SIL). Komunikacja PROFINET jest w pełni zgodna ze specyfikacją organizacji PI (PROFIBUS & PROFINET International), co zapewnia pełną interoperacyjność w środowisku TIA Portal. Urządzenie spełnia normy kompatybilności elektromagnetycznej (EMC) wymagane w ciężkich warunkach przemysłowych.

Zastosowanie

Skrzynka przyłączeniowa Advanced znajduje zastosowanie wszędzie tam, gdzie wymagana jest mobilność operatora przy zachowaniu najwyższych standardów bezpieczeństwa. Jest idealnym rozwiązaniem dla rozległych linii produkcyjnych, gniazd zrobotyzowanych oraz systemów logistycznych, gdzie jeden panel mobilny może być przełączany między wieloma punktami dostępowymi. Dzięki funkcji IRT, doskonale sprawdza się w aplikacjach Motion Control, wymagających synchronizacji w czasie rzeczywistym.

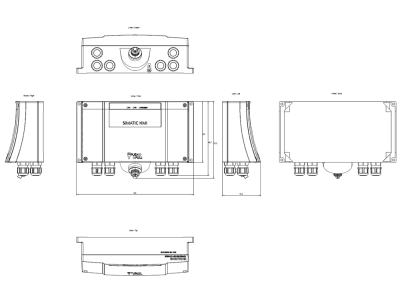

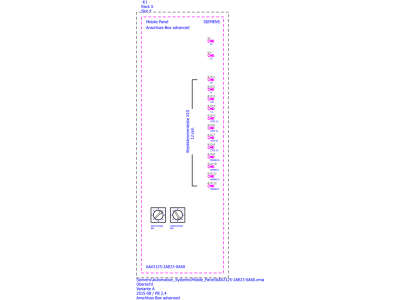

Wskazówki Montażowe

Urządzenie jest przeznaczone do montażu naściennego (wall mounting). Podczas instalacji należy zwrócić szczególną uwagę na zapewnienie odpowiedniej przestrzeni dla promienia gięcia kabla przyłączeniowego panelu mobilnego. Podłączenie zasilania oraz magistrali komunikacyjnej PROFINET powinno odbywać się przy użyciu certyfikowanych przewodów przemysłowych. W przypadku wykorzystania funkcji bezpieczeństwa, należy skonfigurować odpowiednie parametry w środowisku inżynierskim (np. STEP 7 / TIA Portal), uwzględniając adresację PROFIsafe oraz logikę mostkowania obwodów E-STOP.

FAQ

• Czy skrzynka pozwala na odłączenie panelu w trakcie pracy maszyny? Tak, dzięki funkcji emergency stop circuit bridging, system może być skonfigurowany tak, aby odpięcie panelu nie powodowało zatrzymania awaryjnego linii.
• Czym różni się wersja Advanced od wersji Basic? Wersja Advanced posiada zintegrowany switch, obsługę protokołów MRP i IRT oraz zaawansowane funkcje diagnostyczne i bezpieczeństwa przez PROFIsafe.
• Czy urządzenie wymaga dodatkowego switcha w szafie sterowniczej? Dzięki wbudowanemu switchowi, skrzynka może być częścią magistrali PROFINET w układzie szeregowym lub pierścieniowym, co redukuje potrzebę stosowania zewnętrznych komponentów sieciowych.
